2PC பந்து வால்வுகள்

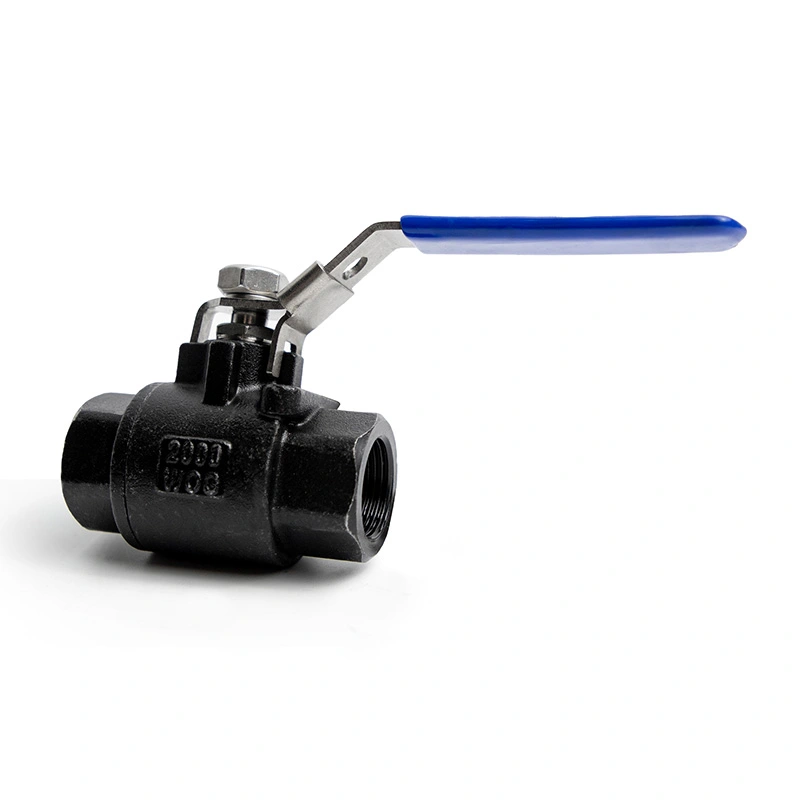

பூட்டுதல் சாதனத்துடன் 2PC கார்பன் ஸ்டீல் பால் வால்வு 2000WOG
ஷாங்டாய் வால்வு 2PC கார்பன் ஸ்டீல் பால் வால்வு 2000WOG ஐ லாக்கிங் சாதனத்துடன் 1975 PSI வரை தொழில்துறை நிறுத்தம் சேவைக்காக வழங்குகிறது. அதன் இரண்டு-துண்டு உடல் முத்திரை மாற்றத்தை எளிதாக்குகிறது, அதே நேரத்தில் பூட்டுதல் கைப்பிடி தற்செயலான செயல்பாட்டைத் தடுக்க உதவுகிறது. தொழிற்சாலை விலை, மொத்த ஆர்டர்கள், மேற்கோள்கள் மற்றும் OEM தேவைகள் விவரக்குறிப்புகளின் அடிப்படையில் கிடைக்கின்றன.
ஷாங்டாய் 2PC கார்பன் ஸ்டீல் பால் வால்வு 2000WOG பூட்டுதல் சாதனம் நம்பகமான ஆன்/ஆஃப் கட்டுப்பாட்டிற்காக வடிவமைக்கப்பட்டுள்ளது. உயர் அழுத்த தொழில்துறை குழாய்கள். 1975 PSI வரை அழுத்தம் திறன் கொண்ட, இந்த வால்வு பொருத்தமானது நீர், எண்ணெய், எரிவாயு, அழுத்தப்பட்ட காற்று மற்றும் அதிர்ச்சியற்ற சூழ்நிலையில் இணக்கமான தொழில்துறை திரவ பயன்பாடுகள் ஆகியவற்றைக் கோருகிறது.
இரண்டு-துண்டு உடல் அமைப்பு பல ஒரு-துண்டு வடிவமைப்புகளை விட வால்வை மிகவும் சேவை செய்யக்கூடியதாக ஆக்குகிறது. பராமரிப்பு இருக்கும்போது தேவைப்படும், வால்வை மிகவும் வசதியாக பிரித்தெடுக்க முடியும், இது இருக்கைகளை மாற்றுவதற்கும் பாகங்களை சீல் செய்வதற்கும் அனுமதிக்கிறது. சேவை வாழ்க்கை நீட்டிக்க மற்றும் மாற்று செலவு குறைக்க.
சீரான தரத்தை உறுதிப்படுத்த, வால்வு நான்கு தரக் கட்டுப்பாட்டு நிலைகள் மூலம் ஆய்வு செய்யப்படுகிறது. முடிக்கப்பட்ட தயாரிப்பு:
மூல உடல் வெற்று ஆய்வு - தோற்றம், பரிமாணங்கள் மற்றும் பொருள் நிலையை சரிபார்க்கிறது.
இயந்திர ஆய்வு - நூல்கள், சீல் மேற்பரப்புகள், துளை துல்லியம் மற்றும் முக்கிய பரிமாணங்களை சரிபார்க்கிறது.
சட்டசபை ஆய்வு - பந்து, இருக்கைகள், தண்டு, சீல் மோதிரங்கள், கைப்பிடி மற்றும் பூட்டுதல் சாதனத்தை சரிபார்க்கிறது.
இறுதி ஆய்வு - அழுத்தம் சோதனை, கசிவு சோதனை, செயல்பாட்டு சோதனை, குறியிடுதல் மற்றும் பேக்கேஜிங் ஆய்வு ஆகியவை அடங்கும்.
இந்த கண்டிப்பான தர செயல்முறை தயாரிப்பு நிலைத்தன்மையை மேம்படுத்தவும், குறைபாடுள்ள விகிதங்களைக் குறைக்கவும், மேலும் நம்பகமானவை வழங்கவும் உதவுகிறது தொழில்துறை வாடிக்கையாளர்களுக்கான வால்வுகள்.
| முக்கிய பரிமாணங்கள் | 1/4 இன்ச் - 6 இன்ச் |
| அழுத்தம் வகுப்பு | CL800 |
| நூல் தரநிலை | என்பிடி, பிஎஸ்பி |
| அதிகபட்ச அழுத்தம் | 1975PSI |
| வடிவமைப்பு மற்றும் உற்பத்தி தரநிலைகள் | ISO17292/API608 |
| சோதனை மற்றும் ஆய்வு | API598 |
| அழுத்தம்-வெப்பநிலை மதிப்பீடுகள் | ASME B16.34 |
| வெப்பநிலை வரம்பு | -25℃~150℃ |
| உடல் பொருள் | கார்பன் ஸ்டீல் |
| பந்து பொருள் | ASTM A182 F304 |
| தண்டு பொருள் | ASTM A182 F304 |
| இருக்கை பொருள் | RPTFE(PTFE+15%fv) |
| விருப்பங்கள் | பிற பொருட்கள் கோரிக்கையின் பேரில் கிடைக்கும். |

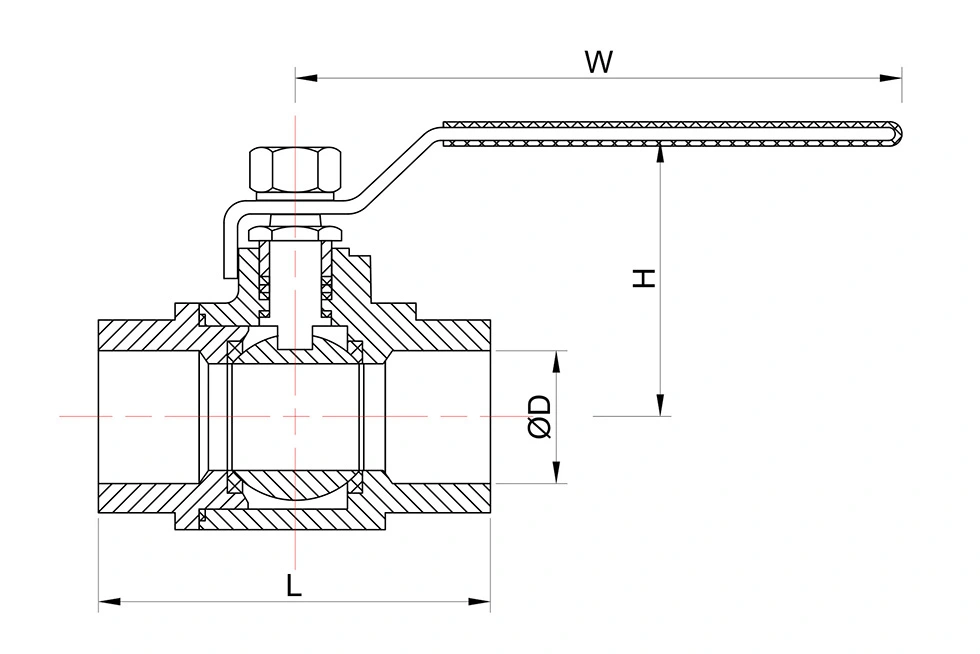

| அளவு | 1/4" | 1/2" | 3/8" | 3/4" | 1" | 1 1/2" | 2" |
| d | 10 | 15 | 10 | 20 | 25 | 38 | 48 |
| L± 1.6 | 66 | 75.5 | 66 | 80.5 | 90 | 120.5 | 139 |
| H | 47 | 63.5 | 43 | 67.5 | 77.5 | 87.5 | 109 |
| W | 102 | 114 | 103 | 128 | 140 | 173 | 224 |

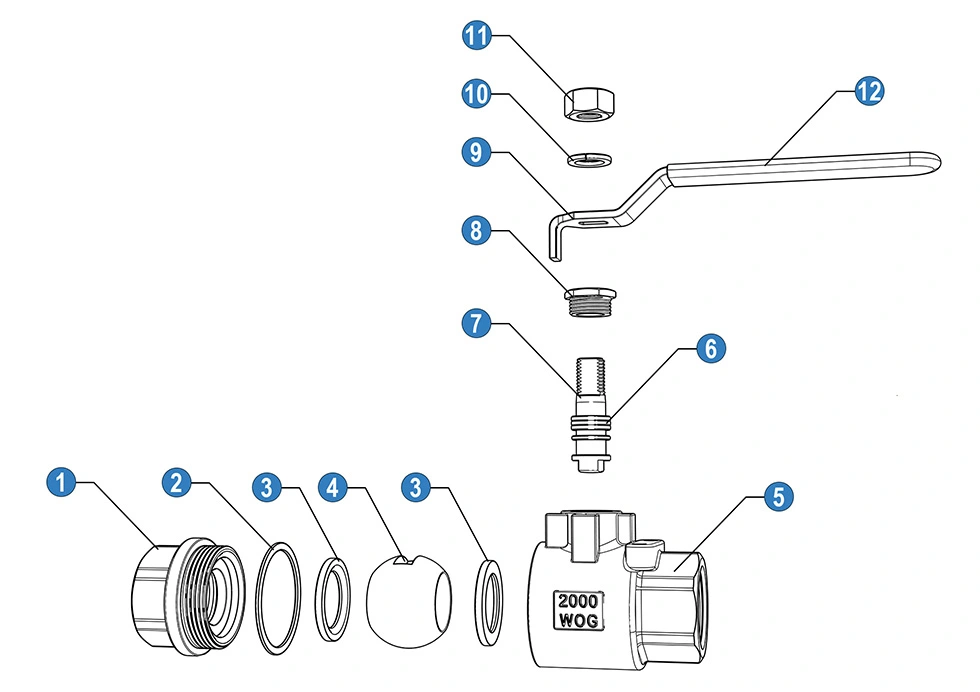

| எண் | பெயர் | பொருள் | ||
| 1 | CAP | கார்பன் ஸ்டீல் | ||
| 2 | கேஸ்கெட் | PTFE | ||
| 3 | பந்து இருக்கை | PTFE | ||
| 4 | பந்து | SS201 | SS304 | SS316 |
| 5 | உடல் | கார்பன் ஸ்டீல் | ||
| 6 | தண்டு பேக்கிங் | PTFE | ||
| 7 | தண்டு | எஸ்எஸ் 201 | எஸ்எஸ் 304 | எஸ்எஸ் 316 |
| 8 | சுரப்பி | எஸ்எஸ் 201 | எஸ்எஸ் 304 | எஸ்எஸ் 316 |
| 9 | கைப்பிடி | எஸ்.எஸ் | ||
| 10 | ஸ்பிரிங் வாஷர் | SS201 | ||
| 11 | கொட்டை | SS201 | ||
| 12 | கைப்பிடி கவர் | PVC | ||
*N:த்ரெட் ANSI B 2.1 NPT படி முடிவடைகிறது
*பி:பிஎஸ்21 பிஎஸ்பியின்படி நூல் முடிவடைகிறது
வால்வு வேலை கொள்கை
ஒரு பந்து வால்வு வால்வு உடலுக்குள் துல்லியமாக துளையிடப்பட்ட பந்தை சுழற்றுவதன் மூலம் ஓட்டத்தை கட்டுப்படுத்துகிறது.
திறந்த நிலை
கைப்பிடி பைப்லைனுக்கு இணையாக இருக்கும் போது, பந்து வழியாக துளை குழாய் மூலம் சீரமைக்கப்படுகிறது. திரவம் கடந்து செல்கிறது குறைந்த ஓட்ட எதிர்ப்பைக் கொண்ட வால்வு.
மூடிய நிலை
கைப்பிடியை 90 டிகிரி திருப்பினால், பந்தின் திடமான பக்கமானது ஓட்டப் பாதையைத் தடுக்கிறது. இருக்கைகள் எதிராக அழுத்துகின்றன ஒரு இறுக்கமான மூடல் முத்திரையை உருவாக்க பந்து.
பூட்டுதல் செயல்பாடு
வால்வு திறக்கப்பட்ட அல்லது மூடப்பட்ட பிறகு, பூட்டுதல் சாதனம் கைப்பிடி நிலையை பாதுகாக்க முடியும். இது தடுக்க உதவுகிறது தவறான செயல்பாடு, அங்கீகரிக்கப்படாத செயல்பாடு அல்லது அதிர்வு காரணமாக ஏற்படும் தற்செயலான இயக்கம்.
இரண்டு துண்டு பராமரிப்பு வடிவமைப்பு
இரண்டு துண்டு உடல் ஒரு துண்டு வால்வுடன் ஒப்பிடும்போது எளிதாக பிரித்தெடுக்க அனுமதிக்கிறது. இருக்கைகள், முத்திரைகள் மற்றும் தொடர்புடைய சீல் பாகங்கள் தேவைப்படும் போது பரிசோதிக்கலாம் அல்லது மாற்றலாம், வால்வின் வேலை ஆயுளை நீட்டிக்க உதவுகிறது.
குறிப்பு: பந்து வால்வுகள் முக்கியமாக முழுமையாக திறந்த அல்லது முழுமையாக மூடப்பட்ட சேவைக்காக வடிவமைக்கப்பட்டுள்ளன. நீண்ட கால த்ரோட்லிங் பரிந்துரைக்கப்படவில்லை ஏனெனில் அது பந்து மற்றும் இருக்கைகளை சேதப்படுத்தலாம்.
பொருந்தக்கூடிய தொழில்கள் மற்றும் காரணங்கள்
| தொழில் / விண்ணப்பம் | இந்த வால்வு ஏன் பொருத்தமானது |
| எண்ணெய் மற்றும் எரிவாயு அமைப்புகள் | 1975 PSI வரையிலான உயர் அழுத்த மதிப்பீடு எண்ணெய், எரிவாயு மற்றும் எரிபொருள் பரிமாற்றக் கோடுகளுக்கு ஏற்றதாக அமைகிறது. இணக்கமான நிலைமைகள். பூட்டக்கூடிய கைப்பிடி முக்கியமான தனிமைப்படுத்தும் புள்ளிகளைக் கட்டுப்படுத்த உதவுகிறது. |
| சுருக்கப்பட்ட காற்று மற்றும் எரிவாயு இணைப்புகள் | உயர் அழுத்த காற்று மற்றும் எரிவாயு அமைப்புகளுக்கு விரைவான கால்-டர்ன் மூடல் மற்றும் நம்பகமான சீல் ஆகியவற்றை வழங்குகிறது. தி பூட்டுதல் சாதனம் தற்செயலான செயல்பாட்டைத் தடுக்க உதவுகிறது. |
| ஹைட்ராலிக் & லூப்ரிகேஷன் சிஸ்டம்ஸ் | கார்பன் எஃகு உடல் மற்றும் உயர் அழுத்த வடிவமைப்பு பல எண்ணெய் அடிப்படையிலான அமைப்புகளுக்கு ஏற்றது. இரண்டு துண்டு அமைப்பு எளிதாக பராமரிப்பு மற்றும் முத்திரை மாற்றத்தை அனுமதிக்கிறது. |
| பெட்ரோ கெமிக்கல் & சுத்திகரிப்பு பயன்பாட்டுக் கோடுகள் | இணக்கமான நீர், எண்ணெய் மற்றும் எரிவாயு பயன்பாட்டு சேவைகளுக்கு ஏற்றது. பூட்டுதல் செயல்பாடு பாதுகாப்பான செயல்பாட்டை ஆதரிக்கிறது சிக்கலான தாவர சூழலில். |
| தொழில்துறை இயந்திரங்கள் & சறுக்கல் பொருத்தப்பட்ட உபகரணங்கள் | கச்சிதமான அமைப்பு, விரைவான செயல்பாடு மற்றும் சேவை செய்யக்கூடிய வடிவமைப்பு OEM உபகரணங்கள், சோதனைக்கு நடைமுறைப்படுத்துகிறது பெஞ்சுகள், அமுக்கி சறுக்கல்கள் மற்றும் செயல்முறை தொகுதிகள். |
| நீர் சுத்திகரிப்பு மற்றும் உயர் அழுத்த நீர் அமைப்புகள் | நம்பகமான மூடல் மற்றும் நீடித்த கட்டுமானத்துடன் இணக்கமான உயர் அழுத்த நீர் இணைப்புகளுக்குப் பயன்படுத்தலாம். தேவைப்படுகின்றன. |
| பவர் பிளாண்ட் துணை அமைப்புகள் | உயர் அழுத்த நிறுத்தம் தேவைப்படும் இணக்கமான துணை நீர், எண்ணெய் மற்றும் எரிவாயு இணைப்புகளுக்கு ஏற்றது. பயன்படுத்துவதற்கு முன், வெப்பநிலை மற்றும் நடுத்தர இணக்கத்தன்மை உறுதிப்படுத்தப்பட வேண்டும். |
| சுரங்கம், கட்டுமானம் & கனரக உபகரணங்கள் | வலுவான கார்பன் எஃகு கட்டுமானம் மற்றும் பூட்டக்கூடிய செயல்பாடு ஆகியவை கடினமான வேலை சூழல்களில் பயனுள்ளதாக இருக்கும் தற்செயலான வால்வு இயக்கம் தவிர்க்கப்பட வேண்டும். |
தேர்வு குறிப்பு: கார்பன் எஃகு வலுவானது மற்றும் செலவு குறைந்தது, ஆனால் அதிக அரிக்கும் ஊடகங்களுக்கு இது சிறந்த தேர்வாக இல்லை. அரிக்கும் இரசாயனங்கள் அல்லது கடல் சூழல்களுக்கு, துருப்பிடிக்காத எஃகு அல்லது சிறப்புப் பொருள் விருப்பங்களைக் கருத்தில் கொள்ள வேண்டும்.
