சீனா தொழில்முறை மூன்று வழி பந்து வால்வுகள் உற்பத்தியாளர்

சாங்தாய்மூன்று வழி பந்து வால்வுகள் தொழில்துறை குழாய் அமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளன, அவை ஓட்டம் மாறுதல், திசைதிருப்புதல் அல்லது ஒற்றை வால்வு உடலுக்குள் இணைக்க வேண்டும். மூன்று போர்ட்கள் மற்றும் தேர்ந்தெடுக்கக்கூடிய எல்-போர்ட் அல்லது டி-போர்ட் ஃப்ளோ பேட்டர்ன்கள் மூலம், அவை வெவ்வேறு பைப்லைன் பாதைகளுக்கு இடையே மீடியாவை இயக்கலாம், அதே நேரத்தில் குழாய் ஏற்பாடுகளை எளிதாக்க உதவுகின்றன.

இந்த வால்வுகள் நீர் சுத்திகரிப்பு, இரசாயன செயலாக்கம், HVAC, உணவு மற்றும் பானங்கள், அழுத்தப்பட்ட காற்று, எரிபொருள் பரிமாற்றம் மற்றும் பொது தொழில்துறை திரவ கையாளுதல் ஆகியவற்றிற்கு ஏற்றது. தேவையான ஊடகம், அழுத்தம், வெப்பநிலை மற்றும் பைப்லைன் உள்ளமைவு ஆகியவற்றின் படி பல்வேறு இணைப்பு வகைகள், பொருட்கள், சீல் விருப்பங்கள் மற்றும் இயக்க முறைகளை Shangtai வழங்குகிறது. மற்ற பந்து வால்வு கட்டுமானங்களுக்கு, எங்கள் பார்க்கவும்பந்து வால்வு தயாரிப்பு வரம்பு.

எல்-போர்ட் மற்றும் டி-போர்ட் ஃப்ளோ பேட்டர்ன்ஸ்

வெவ்வேறு கைப்பிடி நிலைகளில் மூன்று துறைமுகங்கள் எவ்வாறு இணைக்கப்பட்டுள்ளன என்பதை உள் பந்து கட்டமைப்பு தீர்மானிக்கிறது. எல்-போர்ட் மற்றும் டி-போர்ட் வடிவமைப்புகள் ஒன்றுக்கொன்று மாறக்கூடியவை அல்ல, ஏனெனில் அவை வெவ்வேறு ஓட்ட பாதை சேர்க்கைகளை வழங்குகின்றன.

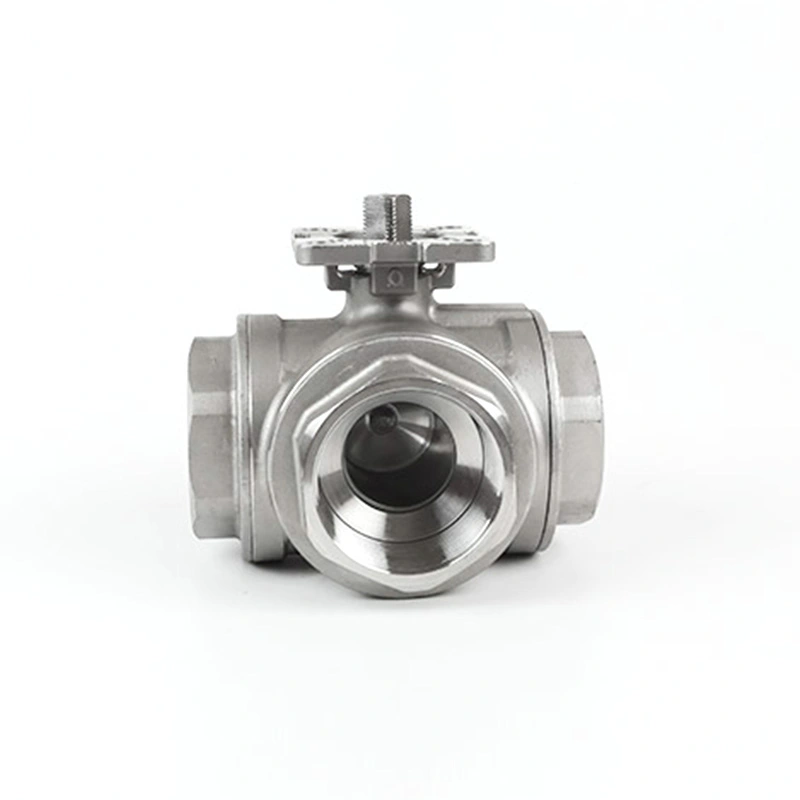

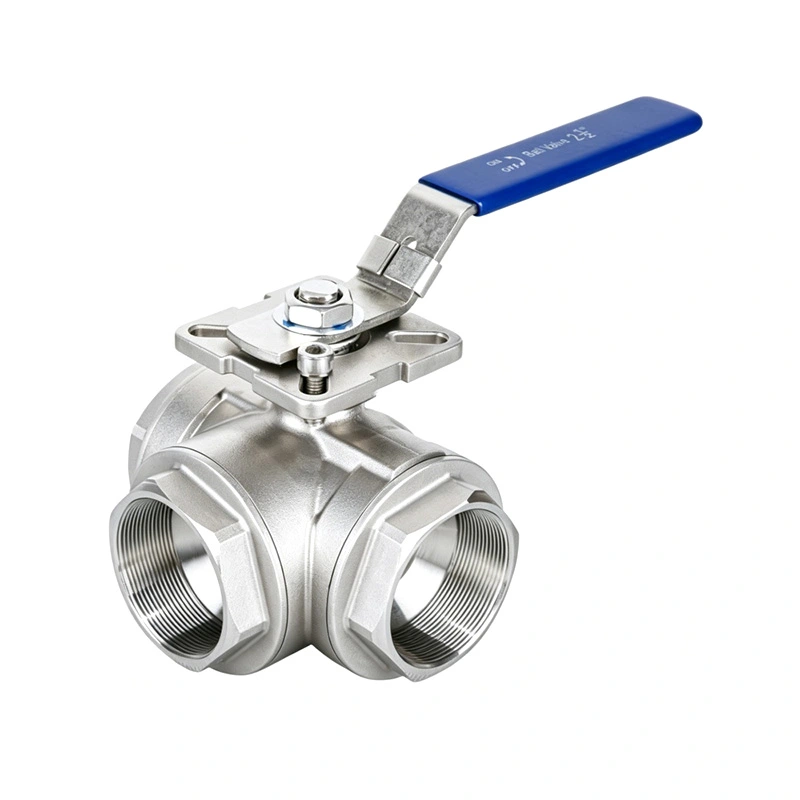

எல்-போர்ட் மூன்று வழி கட்டமைப்பு

கிடைக்கக்கூடிய இரண்டு பாதைகளுக்கு இடையில் வால்வு ஓட்டத்தை மாற்ற வேண்டியிருக்கும் போது, ​​எல்-போர்ட் ஏற்பாடு பொதுவாகப் பயன்படுத்தப்படுகிறது. குறிப்பிட்ட பந்து வடிவமைப்பைப் பொறுத்து, இது நடுத்தரத்தை ஒரு நுழைவாயிலிலிருந்து இரண்டு கடைகளில் ஒன்றிற்கு இயக்கலாம் அல்லது இரண்டு ஓட்டம் திசைகளுக்கு இடையில் மாறலாம்.

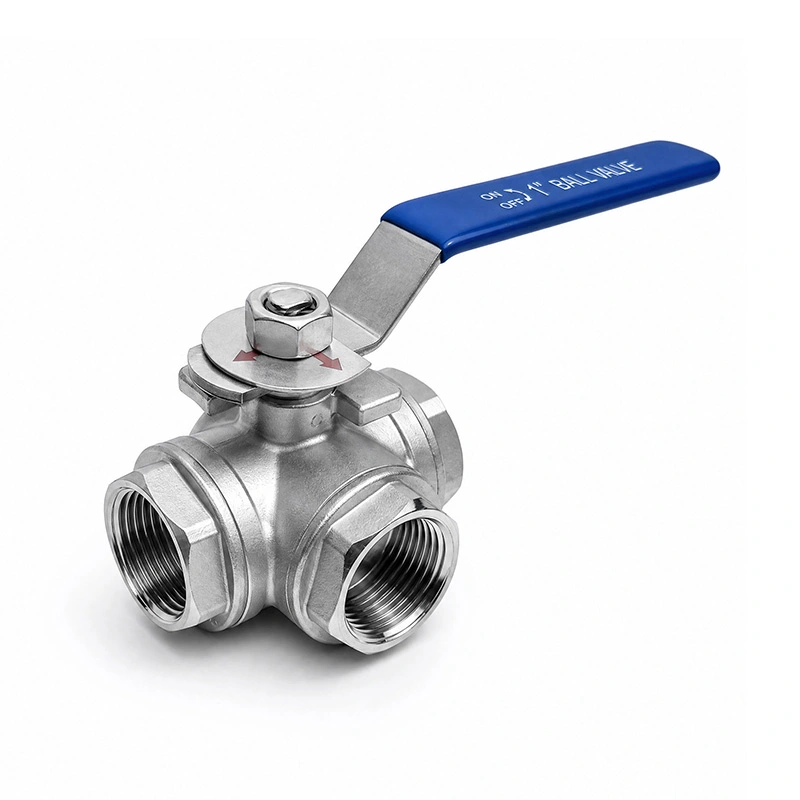

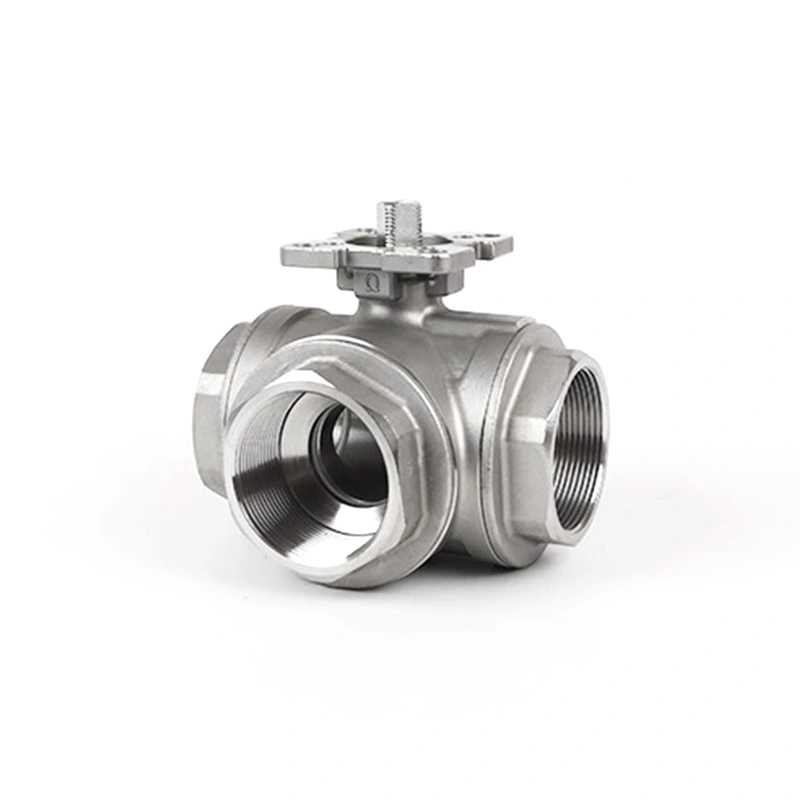

டி-போர்ட் மூன்று வழி கட்டமைப்பு

டி-போர்ட் ஏற்பாடு கூடுதல் ஓட்டப் பாதை சேர்க்கைகளை வழங்குகிறது மற்றும் ஓட்டத்தை திசைதிருப்புதல் அல்லது இணைப்பது போன்ற பயன்பாடுகளுக்குப் பயன்படுத்தப்படலாம். உண்மையான கிடைக்கக்கூடிய பாதைகள் உள் பந்து வடிவவியல் மற்றும் கைப்பிடியின் நிலையைப் பொறுத்தது, எனவே உற்பத்திக்கு முன் தேவையான இயக்க வரிசை உறுதிப்படுத்தப்பட வேண்டும்.

ஓட்டம் மாறுதல், திசைதிருப்புதல் மற்றும் இணைத்தல்

முதன்மையாக ஆன்/ஆஃப் தனிமைப்படுத்தலுக்குப் பயன்படுத்தப்படும் நிலையான டூ-போர்ட் பால் வால்வைப் போலல்லாமல், மூன்று வழி உள்ளமைவு பல குழாய் பாதைகளுக்கு இடையே ஓட்டத்தை நிர்வகிக்க வால்வை அனுமதிக்கிறது. போர்ட் பேட்டர்னைப் பொறுத்து, கோடுகளுக்கு இடையில் மாறவும், ஒரு ஊடகத்தை வெவ்வேறு உபகரணங்களை நோக்கித் திருப்பவும் அல்லது இணக்கமான ஸ்ட்ரீம்களை இணைக்கவும் இது பயன்படுத்தப்படலாம்.

இது சில குழாய் அமைப்புகளில் தேவைப்படும் தனிப்பட்ட வால்வுகளின் எண்ணிக்கையைக் குறைக்கலாம் மற்றும் உபகரண அமைப்புகளை எளிதாக்கலாம். வால்வு உள்ளமைவு எப்போதும் குழாயின் அளவைக் காட்டிலும் உண்மையான செயல்முறை ஓட்டத் தேவைகளுக்கு ஏற்ப தேர்ந்தெடுக்கப்பட வேண்டும்.

வெவ்வேறு குழாய் அமைப்புகளுக்கான இணைப்பு விருப்பங்கள்

ஷாங்டாய் பைப்லைன் தரநிலை மற்றும் நிறுவல் தேவைகளுக்கு ஏற்ப வெவ்வேறு இறுதி இணைப்பு உள்ளமைவுகளை வழங்க முடியும். வால்வு வடிவமைப்பு மற்றும் விவரக்குறிப்புகளைப் பொறுத்து, கிடைக்கக்கூடிய விருப்பங்களில் திரிக்கப்பட்ட, விளிம்பு, சாக்கெட்-வெல்ட் மற்றும் பட்-வெல்ட் இணைப்புகள் இருக்கலாம்.

இணைப்புத் தேர்வு பெயரளவிலான குழாய் அளவு, அழுத்தம் மதிப்பீடு, நிறுவல் முறை, சுற்றியுள்ள உபகரணங்கள் மற்றும் பொருந்தக்கூடிய திட்டத் தரங்களைக் கருத்தில் கொள்ள வேண்டும். ஏற்கனவே உள்ள வால்வை மாற்றும் போது, ​​அசல் இணைப்பு விவரக்குறிப்பு அல்லது வரைபடங்களை வழங்குவது இணக்கத்தன்மையை உறுதிப்படுத்த உதவும்.

பொருட்கள் மற்றும் சீல் தேர்வு

உடல் மற்றும் உள் பொருள் தேர்வு வேலை செய்யும் ஊடகம், அழுத்தம், வெப்பநிலை மற்றும் அரிப்பு நிலைமைகளின் அடிப்படையில் இருக்க வேண்டும். பந்து, தண்டு, இருக்கைகள் மற்றும் சீல் கூறுகள் சேவை ஊடகம் மற்றும் இயக்க சூழலுடன் இணக்கமாக இருக்க வேண்டும்.

பொதுவான சீல் பொருட்களில் PTFE, வலுவூட்டப்பட்ட PTFE மற்றும் பிற பயன்பாடு சார்ந்த பொருட்கள் இருக்கலாம். பொருத்தமான சீல் உள்ளமைவு உண்மையான வெப்பநிலை வரம்பு, இரசாயன இணக்கத்தன்மை, அழுத்த நிலைமைகள் மற்றும் தேவையான சேவை செயல்திறன் ஆகியவற்றைப் பொறுத்தது.

கைமுறை மற்றும் தானியங்கி செயல்பாடு

ரிமோட் அல்லது தானியங்கு ஃப்ளோ ஸ்விட்ச்சிங் தேவைப்படும்போது மூன்று வழி உள்ளமைவுகளை கைமுறையாக இயக்கலாம் அல்லது ஆக்சுவேட்டருடன் ஒருங்கிணைக்கலாம். கையேடு கைப்பிடிகள் உள்ளூர் செயல்பாட்டிற்கு ஏற்றது, அதே நேரத்தில் நியூமேடிக் மற்றும் எலக்ட்ரிக் ஆக்சுவேட்டர்கள் தானியங்கு செயல்முறை அமைப்புகளுக்கு பரிசீலிக்கப்படலாம்.

செயல்படுத்தப்பட்ட பயன்பாடுகளுக்கு, தேவையான கட்டுப்பாட்டு முறை, இயக்க வரிசை, ஆக்சுவேட்டர் வகை, மின்சாரம் அல்லது காற்று வழங்கல் மற்றும் தோல்வி-பாதுகாப்பான தேவைகள் ஆகியவை உற்பத்திக்கு முன் உறுதிப்படுத்தப்பட வேண்டும். ஆக்சுவேட்டர் வால்வு முறுக்கு மற்றும் இயக்க நிலைமைகளுடன் சரியாகப் பொருந்த வேண்டும்.

தயாரிப்பு பயன்பாடுகள்

ஒரு பைப்லைன் வெவ்வேறு செயல்முறை பாதைகள் அல்லது உபகரணங்களுடன் இணைக்கப்பட வேண்டிய அமைப்புகளில் மூன்று-போர்ட் ஓட்டம் மாறுதல் பயனுள்ளதாக இருக்கும். வழக்கமான பயன்பாடுகளில் நீர் சுத்திகரிப்பு அமைப்புகள், HVAC சுழற்சி கோடுகள், இரசாயன செயலாக்கம், உணவு மற்றும் பான உபகரணங்கள், சுருக்கப்பட்ட காற்று அமைப்புகள், எரிபொருள் பரிமாற்றம், திரவ விநியோகம் மற்றும் பொது தொழில்துறை பயன்பாடுகள் ஆகியவை அடங்கும்.

உண்மையான பொருத்தம் நடுத்தர, அழுத்தம், வெப்பநிலை, ஓட்ட விகிதம், பொருட்களின் பொருந்தக்கூடிய தன்மை மற்றும் தேவையான மாறுதல் முறை ஆகியவற்றைப் பொறுத்தது. ஃப்ளோ பாத் தேர்வை விட எளிமையான இருவழி தனிமைப்படுத்தல் தேவைப்படும் பயன்பாடுகளுக்கு, ஒரு தரநிலை2 துண்டு பந்து வால்வுஅல்லது3 துண்டு பந்து வால்வுமிகவும் பொருத்தமானதாக இருக்கலாம்.

உற்பத்தி மற்றும் தர ஆய்வு

குறிப்பிட்ட வால்வு உள்ளமைவின்படி எந்திரம், அசெம்பிளி, ஆய்வு, அழுத்தம் சோதனை மற்றும் இறுதி தயாரிப்பு ஆகியவற்றை Shangtai நிர்வகிக்கிறது. மூன்று வழி தயாரிப்புகளுக்கு, துறைமுக ஏற்பாடு, பந்து நோக்குநிலை, சீல் செயல்திறன், இயக்க நிலை மற்றும் இணைப்பு பரிமாணங்களுக்கு குறிப்பாக கவனம் செலுத்தப்பட வேண்டும்.

பொருட்கள், அழுத்த மதிப்பீடுகள், இணைப்புத் தரநிலைகள், ஓட்ட முறை, ஆக்சுவேட்டர் தேவைகள் மற்றும் தேவையான ஆவணங்கள் உட்பட உற்பத்திக்கு முன் திட்ட-குறிப்பிட்ட தொழில்நுட்பத் தேவைகள் மதிப்பாய்வு செய்யப்படலாம். வழங்கப்பட்ட வால்வு உள்ளமைவு திட்டமிடப்பட்ட பைப்லைன் தளவமைப்புடன் ஒத்துப்போகிறது என்பதை இது உறுதிப்படுத்த உதவுகிறது.

சரியான மூன்று வழி பந்து வால்வுகளை எவ்வாறு தேர்வு செய்வது

துல்லியமான தேர்வு வால்வு அளவைக் காட்டிலும் தேவையான ஓட்டப் பாதையுடன் தொடங்குகிறது. மேற்கோளைக் கோருவதற்கு முன், பின்வரும் தகவலைக் கிடைக்கும் இடங்களில் தயார் செய்யவும்:

• வால்வு அளவு மற்றும் பெயரளவு குழாய் விட்டம்
• எல்-போர்ட் அல்லது டி-போர்ட் தேவை
• தேவையான இன்லெட் மற்றும் அவுட்லெட் ஓட்டப் பாதைகள்
• வேலை செய்யும் நடுத்தர மற்றும் திரவ பண்புகள்
• வேலை அழுத்தம் மற்றும் அழுத்தம் மதிப்பீடு
• இயக்க வெப்பநிலை
• உடல் மற்றும் சீல் பொருள் தேவைகள்
• திரிக்கப்பட்ட, விளிம்பு, சாக்கெட்-வெல்ட் அல்லது பட்-வெல்ட் இணைப்பு
• கைமுறை, நியூமேடிக் அல்லது மின்சார செயல்பாடு
• ஆக்சுவேட்டர் மின்னழுத்தம், காற்று வழங்கல் அல்லது கட்டுப்பாட்டு தேவைகள்
• தேவையான அளவு மற்றும் திட்ட ஆவணங்கள்
• ஓட்ட வரைபடம் அல்லது பைப்லைன் வரைதல், இருந்தால்

எல்-போர்ட் அல்லது டி-போர்ட் உள்ளமைவு உங்கள் பைப்லைனுடன் பொருந்துமா என்பது உங்களுக்குத் தெரியாவிட்டால்,உங்கள் ஓட்ட வரைபடம் மற்றும் வால்வு தேவைகளை அனுப்பவும்ஷாங்தாய்க்கு. மேற்கோளுக்கு முன் எங்கள் குழு ஓட்டப் பாதைகள் மற்றும் தொழில்நுட்ப அளவுருக்களை மதிப்பாய்வு செய்யலாம்.
