ஐஎஸ்ஓ 5211 டைரக்ட் மவுண்டிங் பேட் டி போர்ட்டுடன் மூன்று வழி பந்து வால்வு

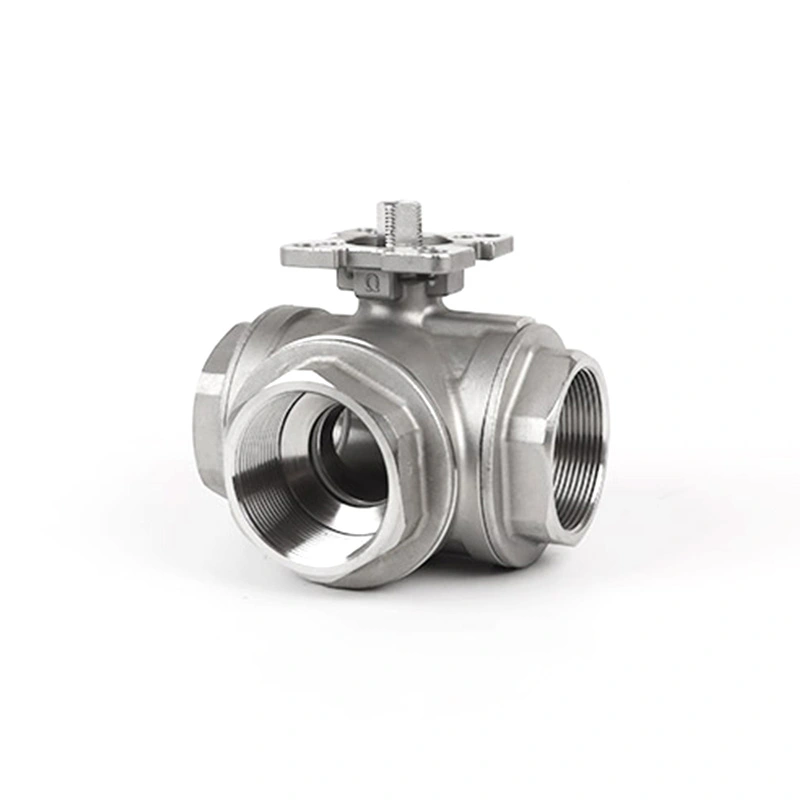

ஐஎஸ்ஓ 5211 டைரக்ட் மவுண்டிங் பேட் டி போர்ட்டுடன் கூடிய ஷாங்டாய் த்ரீ வே பால் வால்வு தொழில்துறை குழாய் அமைப்புகளில் நெகிழ்வான ஓட்டக் கட்டுப்பாட்டிற்காக கட்டப்பட்டுள்ளது. டி-போர்ட் வடிவமைப்பு கலவை, திசைதிருப்பல் மற்றும் பல திசை ஓட்ட விநியோகத்தை ஆதரிக்கிறது, அதே நேரத்தில் ISO 5211 மவுண்டிங் பேட் ஆக்சுவேட்டர் நிறுவலை விரைவாகவும் நிலையானதாகவும் ஆக்குகிறது.

சீனாவின் Wenzhou இல் மூல வால்வு உற்பத்தியாளராக, Shangtai போட்டித் தொழிற்சாலை-நேரடி விலை, நம்பகமான உற்பத்தி திறன் மற்றும் சீன வால்வு சந்தையில் வலுவான அங்கீகாரத்தை வழங்குகிறது. எங்கள் தொழிற்சாலை விமான நிலையத்திலிருந்து 10 நிமிடங்கள் மட்டுமே உள்ளது, வருகைகள் மற்றும் ஆய்வுகள் வசதியாக இருக்கும்.

தயாரிப்பு அறிமுகம்

இந்த டி போர்ட் த்ரீ வே பால் வால்வு ஒரு வால்வு பல ஓட்ட திசைகளை கட்டுப்படுத்த வேண்டிய பயன்பாடுகளுக்கு ஏற்றது. நிலையான இருவழி வால்வுகளுடன் ஒப்பிடுகையில், இது குழாய் அமைப்பை எளிதாக்க உதவுகிறது, நிறுவல் இடத்தை குறைக்கிறது மற்றும் கணினி கட்டுப்பாட்டு செயல்திறனை மேம்படுத்துகிறது.

முக்கிய பரிமாணங்கள்

முக்கிய நன்மைகள் அடங்கும்:

மீடியாவை கலக்க, திசைதிருப்ப அல்லது விநியோகிப்பதற்கான டி-போர்ட் ஓட்ட வடிவமைப்பு

நியூமேடிக் அல்லது எலக்ட்ரிக் ஆக்சுவேட்டர் இணைப்புக்கான ISO 5211 நேரடி மவுண்டிங் பேட்

கூடுதல் அடைப்புக்குறி தேவையில்லை, நிறுவல் உயரத்தை குறைக்க உதவுகிறது மற்றும் ஆக்சுவேட்டர் சீரமைப்பை மேம்படுத்துகிறது

மென்மையான அசெம்பிளி மற்றும் பாதுகாப்பான குழாய் இணைப்புக்கான துல்லியமான திரிக்கப்பட்ட முனைகள்

நம்பகமான தினசரி செயல்பாட்டிற்கான நிலையான சீல் செயல்திறன்

OEM/ODM ஆதரவு, ஷாங்தாயின் மோல்ட் டெவலப்மெண்ட் திறனால் ஆதரிக்கப்படுகிறது

தயாரிப்பு அளவுரு வரைபடங்கள் அளவு உறுதிப்படுத்தல், திட்டப் பொருத்தம் மற்றும் தொழில்நுட்ப மதிப்பீடு ஆகியவற்றிற்கு கிடைக்கின்றன.

தரக் கட்டுப்பாட்டு செயல்முறை

பொருள் முதல் ஏற்றுமதி வரை தரத்தை கட்டுக்குள் வைத்திருக்க IQC, IPQC, FQC மற்றும் OQC ஆகியவற்றை உள்ளடக்கிய தரப்படுத்தப்பட்ட ஆய்வு முறையை Shangtai பின்பற்றுகிறது.

IQC - உள்வரும் தரக் கட்டுப்பாடு

உற்பத்திக்கு முன் மூலப்பொருட்கள் சரிபார்க்கப்படுகின்றன. பொருள் சோதனைக் கருவி ஆன்-சைட் பொருள் சரிபார்ப்பை ஆதரிக்கிறது.

IPQC - செயல்பாட்டில் உள்ள தரக் கட்டுப்பாடு

எந்திரம் மற்றும் சட்டசபையின் போது, ​​முக்கிய பரிமாணங்கள், நூல் துல்லியம், மேற்பரப்பு பூச்சு மற்றும் ISO 5211 பேட் பரிமாணங்கள் ஆய்வு செய்யப்படுகின்றன.

FQC - இறுதி தரக் கட்டுப்பாடு

முடிக்கப்பட்ட வால்வுகள் தோற்றம், செயல்பாடு, சீல் செயல்திறன் மற்றும் ஆர்டர் தேவைகளுக்கு ஏற்ப அழுத்தம் நம்பகத்தன்மை ஆகியவற்றிற்காக சோதிக்கப்படுகின்றன.

OQC - வெளிச்செல்லும் தரக் கட்டுப்பாடு

டெலிவரிக்கு முன், பேக்கேஜிங், அடையாளங்கள், அளவு மற்றும் ஆவணங்கள் ஆகியவை பாதுகாப்பான ஏற்றுமதிக்கு தயாராக இருப்பதை உறுதிசெய்ய சரிபார்க்கப்படுகின்றன.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: டி-போர்ட் பந்து ஓட்டத்தின் திசையை எவ்வாறு தீர்மானிக்கிறது?

ஓட்டப் பாதை உள் துறைமுக ஏற்பாடு மற்றும் பந்தின் சுழற்சி நிலை ஆகியவற்றால் தீர்மானிக்கப்படுகிறது. நிறுவலுக்கு முன், மூன்று பைப்லைன் போர்ட்களுக்கு இடையே தேவையான இணைப்பு உறுதிப்படுத்தப்பட வேண்டும், இதனால் வால்வு கைப்பிடி அல்லது ஆக்சுவேட்டர் நிலை உத்தேசிக்கப்பட்ட ஓட்ட பாதைக்கு ஒத்திருக்கும்.

Q2: டி-போர்ட் வால்வை கலப்பதற்கும் திசைதிருப்புவதற்கும் பயன்படுத்த முடியுமா?

ஆம், டி-போர்ட் உள்ளமைவை வெவ்வேறு மூன்று வழி ஓட்ட ஏற்பாடுகளுக்குப் பயன்படுத்தலாம். கலவை, திசைதிருப்பல் அல்லது விநியோகம் ஆகியவற்றிற்கு ஏற்றதா என்பது போர்ட் வடிவியல், அழுத்த நிலைகள் மற்றும் குழாய் அமைப்பு ஆகியவற்றைப் பொறுத்தது. ஆர்டர் செய்யும் போது தேவையான ஓட்ட முறை குறிப்பிடப்பட வேண்டும்.

Q3: ஆக்சுவேட்டர் வால்வு முறுக்குடன் பொருந்த வேண்டுமா?

ஆம். ஆக்சுவேட்டர் உண்மையான இயக்க நிலைமைகளின் கீழ் வால்வுக்கு போதுமான முறுக்குவிசையை வழங்க வேண்டும். நியூமேடிக் அல்லது எலக்ட்ரிக் ஆக்சுவேட்டரைத் தேர்ந்தெடுக்கும்போது வால்வு அளவு, இருக்கை பொருள், வேலை அழுத்தம், நடுத்தர மற்றும் இயக்க அதிர்வெண் ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும்.

Q4: வால்வு இருக்கையைத் தேர்ந்தெடுக்கும்போது என்ன கருத்தில் கொள்ள வேண்டும்?

வேலை செய்யும் ஊடகம், வெப்பநிலை, அழுத்தம் மற்றும் தேவையான சீல் செயல்திறன் ஆகியவற்றின் படி இருக்கை பொருள் தேர்ந்தெடுக்கப்பட வேண்டும். வால்வு ஆக்கிரமிப்பு அல்லது செயல்முறை திரவங்களுக்கு பயன்படுத்தப்படும் போது இரசாயன இணக்கத்தன்மை மிகவும் முக்கியமானது.

Q5: இந்த வகை வால்வை சறுக்கல் அல்லது பன்மடங்கில் பயன்படுத்த முடியுமா?

ஆம். ஒரு வால்வு பல கிளைகளுக்கு இடையே ஓட்டத்தை கட்டுப்படுத்த வேண்டிய செயல்முறை சறுக்கல்கள், பன்மடங்குகள் மற்றும் கச்சிதமான குழாய் அமைப்புகளில் மூன்று வழி உள்ளமைவைப் பயன்படுத்தலாம். கணினி வடிவமைப்பின் போது கிடைக்கும் இடம், போர்ட் நோக்குநிலை மற்றும் ஆக்சுவேட்டர் நிலை ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும்.

Q6: மூன்று துறைமுகங்களுக்கு இடையே குழாய் அழுத்தம் வேறுபட்டால் என்ன நடக்கும்?

வெவ்வேறு அழுத்த நிலைகள் ஓட்டத்தின் திசை, ஓட்ட விகிதம் மற்றும் வால்வை இயக்கத் தேவையான சக்தியை பாதிக்கலாம். வால்வு உள்ளமைவு, பெயரளவு குழாய் அளவை மட்டும் அடிப்படையாகக் கொள்ளாமல், இணைக்கப்பட்ட ஒவ்வொரு துறைமுகத்திலும் உள்ள உண்மையான அழுத்த நிலைமைகளுக்கு ஏற்ப தேர்ந்தெடுக்கப்பட வேண்டும்.

Q7: ஐஎஸ்ஓ 5211 டைரக்ட் மவுண்டிங் பேட் டி போர்ட்டுடன் மூன்று வழி பந்து வால்வு என்றால் என்ன?

A ஐஎஸ்ஓ 5211 டைரக்ட் மவுண்டிங் பேட் டி போர்ட்டுடன் மூன்று வழி பந்து வால்வுஐஎஸ்ஓ 5211 ஆக்சுவேட்டர் மவுண்டிங் இன்டர்ஃபேஸுடன் டி-போர்ட் பால் உள்ளமைவை இணைக்கும் மூன்று வழி வால்வு ஆகும். இது மூன்று பைப்லைன் இணைப்புகளுக்கு இடையே கட்டுப்படுத்தப்பட்ட ஓட்டம் தேவைப்படும் அமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளது மற்றும் கைமுறை அல்லது தானியங்கு செயல்பாட்டிற்காக கட்டமைக்கப்படலாம்.
