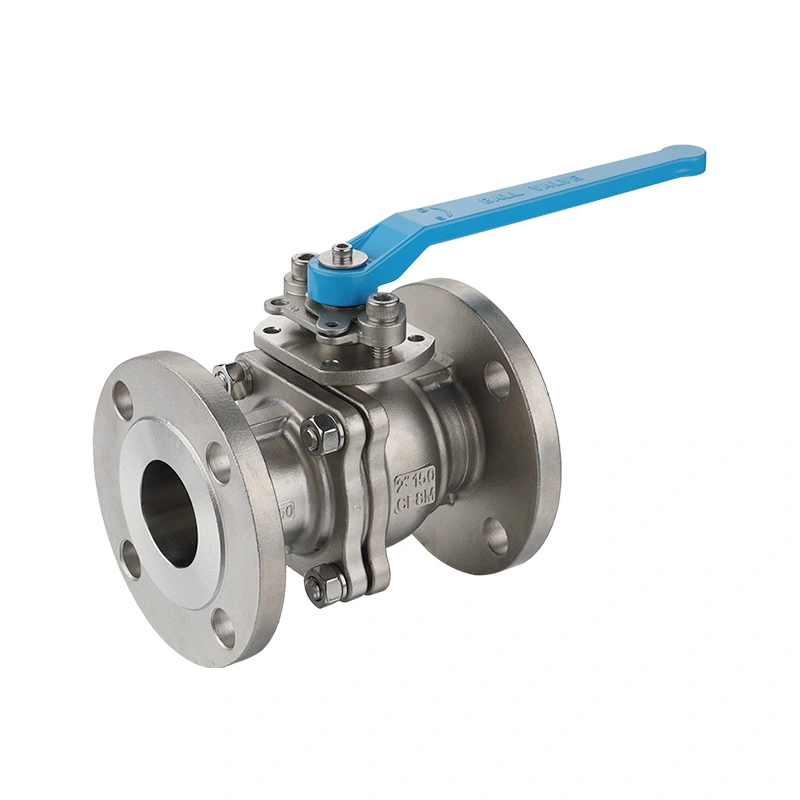

ANSI 150LB துருப்பிடிக்காத எஃகு Flanged பால் வால்வு

Shangtai ANSI 150LB துருப்பிடிக்காத ஸ்டீல் Flanged Ball Valve கண்டிப்பாக வடிவமைக்கப்பட்டு ANSI B16.34 மற்றும் API 608 தரநிலைகளின்படி தயாரிக்கப்படுகிறது. ஆண்டி-ப்ளோஅவுட் ஸ்டெம் மற்றும் தொழில்முறை ஆன்டி-ஸ்டாடிக் கட்டமைப்புடன் இடம்பெற்றுள்ளது, இது அதிக அழுத்தத்தின் கீழ் தண்டு வெளியேற்றத்தை திறம்பட தடுக்கிறது மற்றும் நிலையான தீப்பொறி அபாயங்களை நீக்குகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

ஒரு ANSI 150LB துருப்பிடிக்காத எஃகு ஃபிளேஞ்ட் பால் வால்வு என்பது, ASME கிளாஸ் 150 பிரஷர் கிளாஸைப் பயன்படுத்தி குழாய் அமைப்புகளுக்காக வடிவமைக்கப்பட்ட விளிம்பு இணைப்புகளுடன் கூடிய துருப்பிடிக்காத எஃகு பந்து வால்வு ஆகும். இது இணக்கமான திரவங்களின் ஓட்டத்தைத் தொடங்க அல்லது நிறுத்த கால்-முறை சுழலும் பந்தைப் பயன்படுத்துகிறது மற்றும் பொதுவாக தொழில்துறை குழாய் அமைப்புகளில் ஆன்/ஆஃப் தனிமைப்படுத்தலுக்குப் பயன்படுத்தப்படுகிறது.

ANSI 150LB என்பது ASME வகுப்பு 150 அழுத்த வகுப்பைக் குறிக்கிறது. உண்மையான அனுமதிக்கக்கூடிய வேலை அழுத்தம் வால்வு அளவு, பொருள், இயக்க வெப்பநிலை மற்றும் பொருந்தக்கூடிய அழுத்தம்-வெப்பநிலை மதிப்பீட்டைப் பொறுத்தது. துருப்பிடிக்காத எஃகு கட்டுமானமானது அரிப்பை-எதிர்ப்பு வால்வு உடலை வழங்குகிறது மற்றும் பயன்பாட்டின் படி 304 அல்லது 316 துருப்பிடிக்காத எஃகு போன்ற பொருட்களுடன் குறிப்பிடலாம்.

flanged இணைப்பு, வால்வை நேரடியாக பொருந்தக்கூடிய பைப்லைன் விளிம்புகளுக்குப் போல்ட் செய்ய அனுமதிக்கிறது, இது தொழில்துறை குழாய் அமைப்புகளுக்கான நடைமுறை இணைப்பு முறையை வழங்குகிறது மற்றும் எதிர்கால ஆய்வு அல்லது பராமரிப்பை எளிதாக்குகிறது. பந்து வால்வு பொறிமுறையானது பைப்லைனைத் திறப்பதற்கும் மூடுவதற்கும் விரைவான கால்-டர்ன் செயல்பாட்டை வழங்குகிறது.

முக்கிய பரிமாணங்கள்

அளவு	1/2 இன்ச் - 8 இன்ச்
அழுத்தம் வகுப்பு	CL150
இறுதி இணைப்புகள்	ஃபிளாஞ்ச்
அதிகபட்ச அழுத்தம்	285PSI
வடிவமைப்பு மற்றும் உற்பத்தி தரநிலைகள்	ASME B16.34
சோதனை மற்றும் ஆய்வு	API598
விளிம்பு பரிமாணங்கள் மற்றும் போல்ட் துளை விவரங்கள்	ASME B16.50
அழுத்தம்-வெப்பநிலை மதிப்பீடுகள்	ASME B16.34
இணைப்பு முடிவடைகிறது	RF Flanged
வெப்பநிலை வரம்பு	-25℃~150℃
உடல் பொருள்	ASTM A351 CF8M (316)
பந்து பொருள்	ASTM A182 F316
தண்டு பொருள்	ASTM A182 F316
இருக்கை பொருள்	RPTFE(PTFE+15%fv)
விருப்பங்கள்	பிற பொருட்கள் கோரிக்கையின் பேரில் கிடைக்கும்.

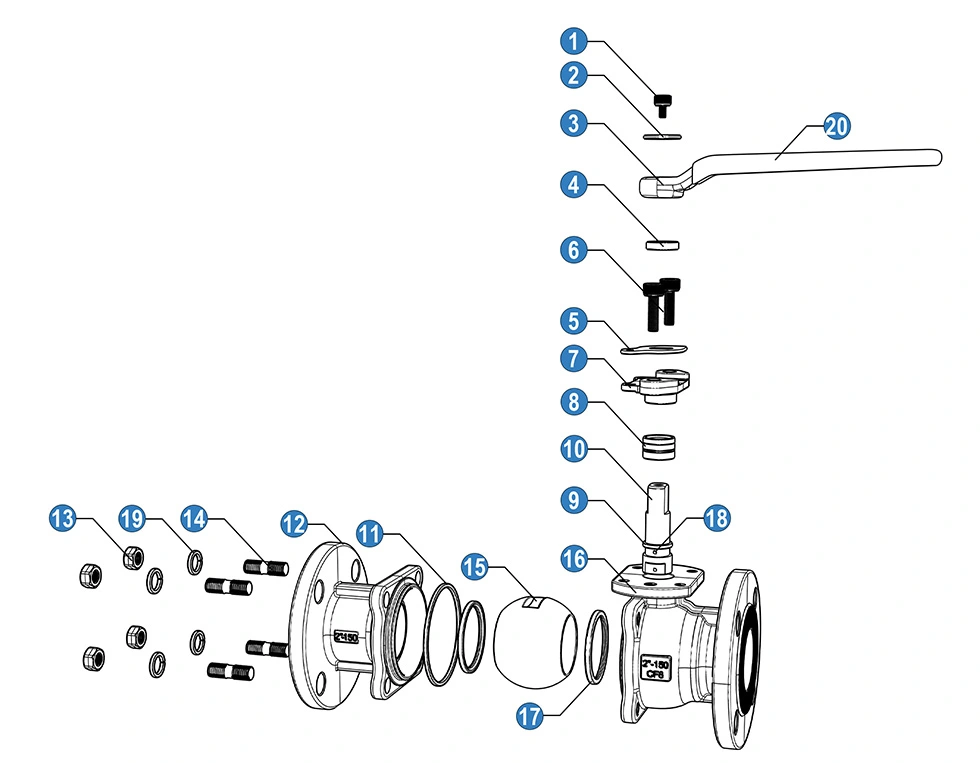

ANSI 150LB Stainless Steel Flanged Ball Valve

இல்லை	பெயர்	பொருள்
1	போல்ட்	எஸ்எஸ் 304
2	வாஷர்	எஸ்எஸ் 304
3	கைப்பிடி	வார்ப்பு அலுமினியம்
4	தக்கவைக்கும் மோதிரம்	எஸ்.எஸ்
5	நோக்குநிலை இணைப்பு	எஸ்எஸ் 304
6	போல்ட்	எஸ்எஸ் 304
7	சுரப்பி	எஸ்எஸ் 304
8	தண்டு பேக்கிங்	PTFE
9	உராய்வு வளையம்	PTFE
10	தண்டு	எஸ்எஸ் 304
11	கேஸ்கெட்	PTFE
12	தொப்பி	SS 304(CF8)
13	கொட்டை	எஸ்எஸ் 304
14	வீரியமான போல்ட்	எஸ்எஸ் 304
15	பந்து	எஸ்எஸ் 304
16	உடல்	SS 304(CF8)
17	பந்து இருக்கை	RPTFE
18	ஆண்டிஸ்டேடிக் சாதனம்.	எஸ்எஸ் 304
19	ஸ்பிரிங் வாஷர்	எஸ்எஸ் 304
20	கைப்பிடி ஸ்லீவ்	PVC

ANSI 150LB Stainless Steel Flanged Ball Valve

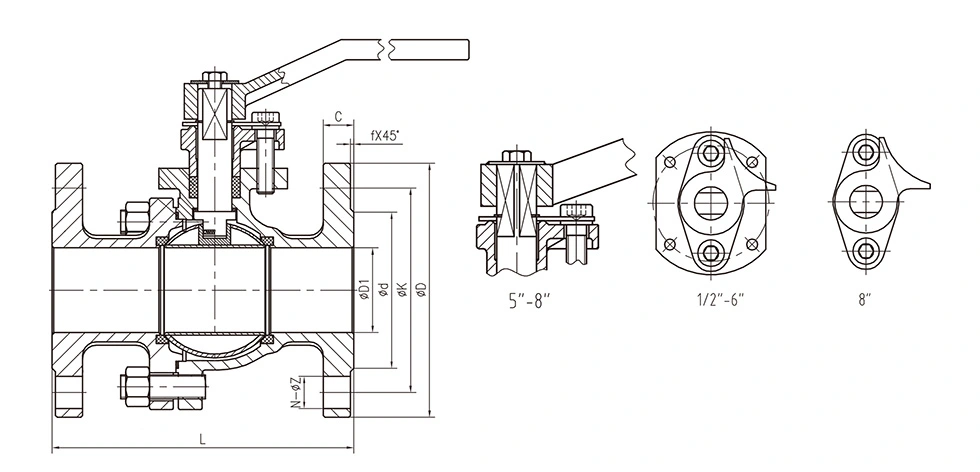

பொது பரிமாணங்கள்:

எண்	அளவு	D1	d	K	D	C	f	N-ΦZ
S063-04	1/2"	15	34.9	60.3	90	10	2	4-16
S063-05	3/4"	20	42.9	69.9	100	10.9	2	4-16
S063-06	1"	25	50.8	79.4	110	11.6	2	4-16
S063-07	11/4"	32	63.5	88.9	115	13.2	2	4-16
S063-08	11/2"	38	73	98.4	125	14.7	2	4-16
S063-09	2"	50	92.1	120.7	150	16.3	2	4-19
S063-10	21/2"	65	104.8	139.7	180	17.9	2	4-19
S063-11	3"	80	127	152.4	190	19.5	2	4-19
S063-12	4"	100	157.2	190.5	230	24.3	2	8-19
S063-13	5"	125	185.7	215.9	255	24.3	2	8-22
S063-14	6"	150	215.9	241.3	280	25.9	2	8-22
S063-15	8"	200	269.9	298.5	345	29	2	8-22

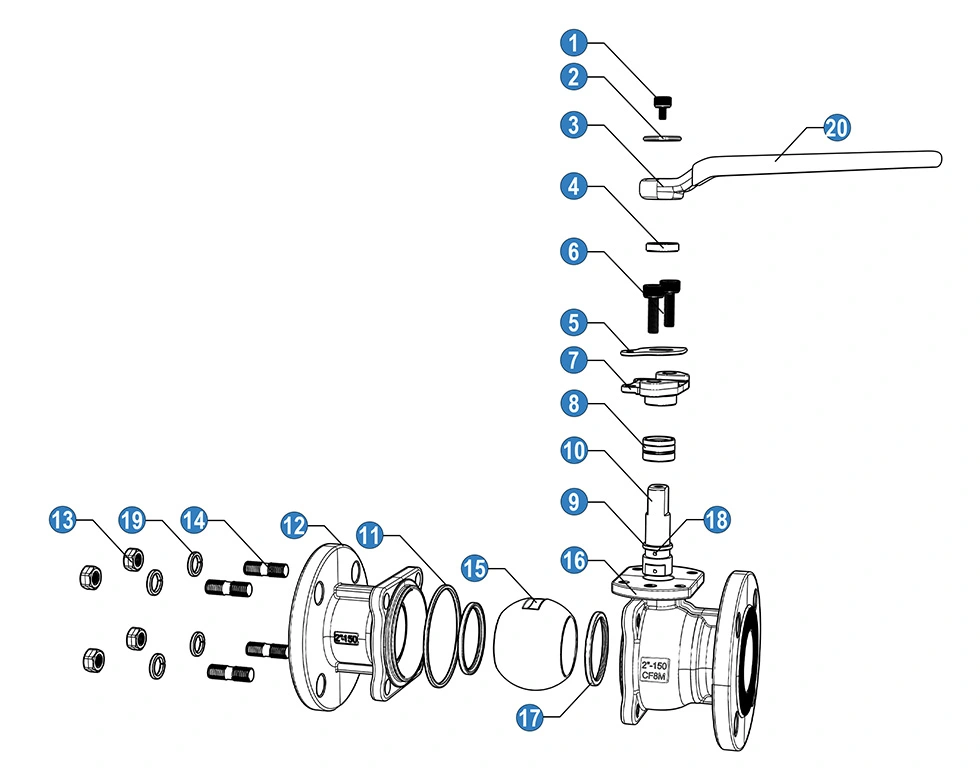

ANSI 150LB Stainless Steel Flanged Ball Valve

இல்லை	பெயர்	பொருள்
1	போல்ட்	எஸ்எஸ் 304
2	வாஷர்	எஸ்எஸ் 304
3	கைப்பிடி	வார்ப்பு அலுமினியம்
4	தக்கவைக்கும் மோதிரம்	எஸ்.எஸ்
5	நோக்குநிலை இணைப்பு	எஸ்எஸ் 304
6	போல்ட்	எஸ்எஸ் 304
7	சுரப்பி	எஸ்எஸ் 304
8	தண்டு பேக்கிங்	PTFE
9	உராய்வு வளையம்	PTFE
10	தண்டு	எஸ்எஸ் 304
11	கேஸ்கெட்	PTFE
12	தொப்பி	SS 316 (CF8M)
13	கொட்டை	எஸ்எஸ் 304
14	வீரியமான போல்ட்	எஸ்எஸ் 304
15	பந்து	எஸ்எஸ் 316
16	உடல்	SS 316(CF8M)
17	பந்து இருக்கை	RPTFE
18	ஆண்டிஸ்டேடிக் சாதனம்.	எஸ்எஸ் 316
19	ஸ்பிரிங் வாஷர்	எஸ்எஸ் 304
20	கைப்பிடி ஸ்லீவ்	PVC

தொழில் பயன்பாடுகள்

எங்கள் ANSI 150LB துருப்பிடிக்காத எஃகு Flanged Ball Valve ஒரு தனித்துவமான மூன்று-நிலை தண்டு சீல் அமைப்பை ஏற்றுக்கொள்கிறது, உகந்ததாக உள்ளது உயர் சுழற்சி செயல்பாடு, அழுத்தம் ஏற்ற இறக்கம் மற்றும் வாயு நடுத்தர வேலை நிலைமைகள். இது பூஜ்ஜிய-கசிவு நிலைத்தன்மையை வழங்குகிறது மற்றும் பல்வேறு தொழில்துறை திரவ அமைப்புகளுக்கான சிறந்த சோர்வு எதிர்ப்பு செயல்திறன்:

பெட்ரோலியம் மற்றும் இரசாயனத் தொழில்

செயல்முறை குழாய்கள், கிளை கோடுகள் மற்றும் ஒளி எரிபொருள் வாயு பரிமாற்றத்திற்கு ஏற்றது. பல-நிலை தண்டு முத்திரை நம்பகமானது ஏற்ற இறக்கமான அழுத்தத்தின் கீழ் எரியக்கூடிய மற்றும் வெடிக்கும் ஊடகங்களின் கசிவைத் தடுக்கிறது.

சிறப்பு எரிவாயு அமைப்புகள்

நைட்ரஜன், ஆக்ஸிஜன், ஹைட்ரஜன் மற்றும் அழுத்தப்பட்ட காற்றின் உயர் அழுத்த சுழல்களுக்கு ஏற்றது, லேசர் வெட்டும் வாயுவில் பரவலாகப் பயன்படுத்தப்படுகிறது வழங்கல், எரிவாயு நிலையம் மற்றும் அடிக்கடி தொடங்கும்-நிறுத்த எரிவாயு குழாய்கள்.

பவர் & தெர்மல் இன்ஜினியரிங்

ஆலை பயன்பாட்டு குழாய்கள் மற்றும் துணை திரவ வரிகளுக்கு பொருந்தும். இது மாற்றினால் ஏற்படும் சீல் வயதானதை எதிர்க்கிறது வெப்பநிலை மற்றும் அழுத்தம், நீண்ட கால நிலையான செயல்பாட்டை உறுதி செய்கிறது.

மருந்து & ஃபைன் கெமிக்கல் தொழில்

அரிக்கும் மற்றும் தூய செயல்முறை திரவங்களுக்கு இறுக்கமான தனிமைப்படுத்தலை வழங்குகிறது. இருதரப்பு சீல் வடிவமைப்பு நடுத்தரத்தை தவிர்க்கிறது கசிவு மற்றும் வெளிப்புற மாசுபாடு, உயர் பாதுகாப்பு மற்றும் சுகாதாரத் தரங்களை பூர்த்தி செய்தல்.

பொது தொழில்துறை & ஹைட்ராலிக் அமைப்புகள்

அழுத்தம் சோதனை பெஞ்சுகள் மற்றும் தானியங்கி திரவ உபகரணங்களுக்கு ஏற்றது. சிறந்த சோர்வு எதிர்ப்பு செயல்திறன் பொருந்துகிறது அடிக்கடி மாறுதல் மற்றும் துடிப்பு அழுத்தம் வேலை செய்யும் காட்சிகள்.

ஷாங்தாயை ஏன் தேர்வு செய்ய வேண்டும்?

பிரத்தியேக 3-நிலை தண்டு சீல் அமைப்பு

பிரமிடு சுய-இறுக்க முதன்மை முத்திரை, விட்டான் ஓ-ரிங் இரண்டாம் நிலை முத்திரை மற்றும் பெல்லிவில்லே ஸ்பிரிங்-லோடட் வி-ரிங் ஆகியவற்றைக் கொண்டுள்ளது மூன்றாம் நிலை முத்திரை. அதன் சுய-மேம்படுத்தும் சீல் செயல்திறன், தேய்மானம் மற்றும் வெப்ப சிதைவை ஈடுசெய்கிறது, தண்டுகளை நீக்குகிறது நீண்ட கால உயர் சுழற்சி செயல்பாட்டின் போது கசிவு.

இரட்டை திசை பாதுகாப்பு அமைப்பு

மேம்படுத்தப்பட்ட சீல் அமைப்பு உட்புற நடுத்தர கசிவை தடுக்கிறது மற்றும் வெளிப்புற தூசி, ஈரப்பதம் மற்றும் அசுத்தங்களை தடுக்கிறது வால்வுக்குள் நுழைந்து, சேவை வாழ்க்கையை திறம்பட நீட்டித்தல் மற்றும் பராமரிப்பு செலவுகளை குறைத்தல்.

தரப்படுத்தப்பட்ட அமெரிக்க தரநிலை உற்பத்தி

API 608 / ISO 17292, ASME B16.34 மற்றும் API 598 ஆகியவற்றின் அடிப்படையில் தயாரிக்கப்பட்டு சோதனை செய்யப்பட்டது. ASME B16.5 (flange) மற்றும் ASME உடன் இணங்குதல் B16.10 (நேருக்கு நேர்) தரநிலைகள், உலகளாவிய தொழில்துறை திட்டங்களுடன் முழு இணக்கத்தன்மையை உறுதி செய்கிறது.

சோர்வு எதிர்ப்பு & பாதுகாப்பான அமைப்பு

வலுவூட்டப்பட்ட வால்வு உடல் துடிப்பு அழுத்தம் மற்றும் சிதைவு இல்லாமல் கடுமையான அழுத்த அதிர்ச்சிகளைத் தாங்கும். உள்ளமைக்கப்பட்ட எதிர்ப்பு ஊதுகுழல் தண்டு அமைப்பு அதிக அழுத்த பாதுகாப்பு அபாயங்களை நீக்குகிறது.

நிலையான-கடத்தும் எதிர்ப்பு நிலையான வடிவமைப்பு

உராய்வினால் உருவாக்கப்படும் நிலையான மின்சாரத்தை தொடர்ச்சியாக நடத்தும் தொழில்முறை எதிர்ப்பு-நிலை அமைப்புடன் வருகிறது நடுத்தர மற்றும் உள் பகுதிகளுக்கு இடையில். இது நிலையான குவிப்பு மற்றும் தீப்பொறி அபாயங்களைத் தவிர்க்கிறது, பாதுகாப்பான செயல்பாட்டை உறுதி செய்கிறது தொழில்துறை பாதுகாப்பு விவரக்குறிப்புகளுக்கு இணங்க, எரியக்கூடிய, வெடிக்கும் மற்றும் வாயு நடுத்தர குழாய்கள்.

குறைந்த பராமரிப்பு & செலவு குறைந்த

சிறந்த சோர்வு எதிர்ப்பு செயல்திறனுடன் அடிக்கடி மாறக்கூடிய காட்சிகளுக்கு உகந்ததாக உள்ளது. இது உபகரணங்கள் வேலையில்லா நேரத்தை குறைக்கிறது மற்றும் மாற்று அதிர்வெண், சாதாரண ஒற்றை முத்திரை வால்வுகளுடன் ஒப்பிடும்போது நீண்ட கால இயக்கச் செலவுகளைக் குறைத்தல்.

பிரத்தியேக சேவை ஆதரவு

லேசர் தனிப்பயனாக்கப்பட்ட லோகோ மற்றும் பேக்கேஜிங் வடிவமைப்பை ஆதரிக்கவும்

OEM/ODM சேவைகளை வழங்கவும்

தொழிற்சாலையை விட்டு வெளியேறும் முன் முழுமையாக ஆய்வு செய்யப்பட்டு, தர ஆய்வு அறிக்கை இணைக்கப்பட்டுள்ளது

மோதல் பாதுகாப்பு மற்றும் கடல் சரக்கு வலுவூட்டப்பட்ட பேக்கேஜிங் போன்ற விருப்ப கூடுதல் சேவைகள்

அடிக்கடி கேட்கப்படும் கேள்விகள்

1. ANSI 150LB என்பது துருப்பிடிக்காத எஃகு விளிம்பு கொண்ட பந்து வால்வுக்கு என்ன அர்த்தம்?

ANSI 150LB என்பது வால்வு மற்றும் அதன் விளிம்பு இணைப்புக்கு பயன்படுத்தப்படும் ASME வகுப்பு 150 அழுத்த வகுப்பைக் குறிக்கிறது. உண்மையான அனுமதிக்கக்கூடிய வேலை அழுத்தம் வால்வு அளவு, பொருள், இயக்க வெப்பநிலை மற்றும் பொருந்தக்கூடிய அழுத்தம்-வெப்பநிலை மதிப்பீட்டைப் பொறுத்தது.

2. இந்த பந்து வால்வுக்கு என்ன ஃபிளேன்ஜ் தரநிலைகள் உள்ளன?

குழாய் அமைப்பு மற்றும் திட்டத் தேவைகளுக்கு ஏற்ப Flange தரநிலைகள் தேர்ந்தெடுக்கப்படலாம். பொதுவான உள்ளமைவுகளில் ASME B16.5 விளிம்புகள் இருக்கலாம், அதே சமயம் மற்ற ஃபிளேன்ஜ் தரநிலைகள் குறிப்பிட்ட பயன்பாடுகளுக்கு பரிசீலிக்கப்படலாம்.

3. வால்வுக்கு என்ன துருப்பிடிக்காத எஃகு பொருட்கள் பயன்படுத்தப்படலாம்?

பொதுவான உடல் பொருட்களில் 304 மற்றும் 316 துருப்பிடிக்காத எஃகு அடங்கும், வேலை செய்யும் ஊடகம், வெப்பநிலை, அழுத்தம் மற்றும் அரிப்பு நிலைமைகளுக்கு ஏற்ப குறிப்பிட்ட தரம் தேர்ந்தெடுக்கப்படுகிறது. பிற பொருள் சேர்க்கைகள் கோரிக்கையின் பேரில் கிடைக்கலாம்.

4. ANSI 150LB துருப்பிடிக்காத எஃகு ஃபிளேங்ட் பால் வால்வு எந்த ஊடகத்தைக் கையாள முடியும்?

நீர், எண்ணெய், எரிவாயு மற்றும் பிற இணக்கமான தொழில்துறை திரவங்களுக்கு வால்வு பயன்படுத்தப்படலாம். வால்வு உடல், பந்து, இருக்கை மற்றும் சீல் பொருட்கள் உண்மையான ஊடகத்தின் இரசாயன இணக்கத்தன்மை, அழுத்தம் மற்றும் வெப்பநிலைக்கு ஏற்ப தேர்ந்தெடுக்கப்பட வேண்டும்.

5. இந்த flanged ball valve உயர் வெப்பநிலை சேவைக்கு ஏற்றதா?

பொருந்தக்கூடிய வெப்பநிலை வரம்பு வால்வு பொருட்கள், இருக்கை பொருள் மற்றும் அழுத்தம்-வெப்பநிலை மதிப்பீட்டைப் பொறுத்தது. வால்வைத் தேர்ந்தெடுக்கும் போது உண்மையான இயக்க வெப்பநிலை உறுதிப்படுத்தப்பட வேண்டும், இது உத்தேசிக்கப்பட்ட சேவை நிலைமைகளுக்கு ஏற்றது என்பதை உறுதிப்படுத்த வேண்டும்.

6. வால்வை நியூமேடிக் அல்லது எலக்ட்ரிக் ஆக்சுவேட்டருடன் வழங்க முடியுமா?

ஆம். வால்வு அளவு, தேவையான இயக்க முறுக்கு மற்றும் கட்டுப்பாட்டு அமைப்பு ஆகியவற்றின் படி கையேடு, நியூமேடிக் அல்லது மின்சார செயல்பாட்டிற்காக flanged ball வால்வை கட்டமைக்க முடியும். ஆக்சுவேட்டர் வால்வு மற்றும் உண்மையான இயக்க நிலைமைகளுக்கு சரியாக பொருந்த வேண்டும்.

7. சரியான flanged ball வால்வைத் தேர்ந்தெடுக்க என்ன தகவல் தேவை?

முக்கிய தேர்வுத் தகவலில் பெயரளவு வால்வு அளவு, அழுத்தம் வகுப்பு, விளிம்பு தரநிலை, வேலை செய்யும் ஊடகம், இயக்க அழுத்தம், வெப்பநிலை, தேவையான பொருள் மற்றும் இயக்க முறை ஆகியவை அடங்கும். பைப்லைன் வரைபடங்கள் அல்லது பயன்பாட்டு விவரங்கள் பொருத்தமான உள்ளமைவைத் தீர்மானிக்க உதவும்.

8. துருப்பிடிக்காத எஃகு விளிம்பு பந்து வால்வை தனிப்பயனாக்க முடியுமா?

ஆம். பொருள் தரங்கள், விளிம்பு விவரக்குறிப்புகள், இருக்கை மற்றும் சீல் பொருட்கள், வால்வு செயல்பாடு மற்றும் பிற கட்டமைப்பு விவரங்கள் திட்டத்தின் தேவைகளுக்கு ஏற்ப தேர்ந்தெடுக்கப்படலாம். வரைபடங்கள் அல்லது தொழில்நுட்ப விவரக்குறிப்புகள் உற்பத்திக்கு முன் மதிப்பாய்வு செய்யப்படலாம்.
