ஃபிளேன்ஜ் பால் வால்வுகள்
ஆக்சுவேட்டருக்கான ஐஎஸ்ஓ 5211 தளத்துடன் கூடிய ஏஎன்எஸ்ஐ கிளாஸ் 150 ஃபிளேங்ட் பால் வால்வு
ஆக்சுவேட்டருக்கான ISO 5211 தளத்துடன் கூடிய ANSI கிளாஸ் 150 Flanged Ball Valve தொழில்துறை பைப்லைன் தனிமைப்படுத்தல் மற்றும் தானியங்கு திரவக் கட்டுப்பாட்டிற்காக வடிவமைக்கப்பட்டுள்ளது. Flanged இணைப்பு வகுப்பு 150 குழாய் அமைப்புகளுக்கு பொருந்தும், அதே நேரத்தில் ISO 5211 மவுண்டிங் பேஸ் நியூமேடிக் அல்லது எலக்ட்ரிக் ஆக்சுவேட்டர்களை நேரடியாக நிறுவ அனுமதிக்கிறது. ஷங்டாய் சீனாவின் வென்ஜோவில் வால்வை உற்பத்தி செய்கிறது, ISO 9001 மற்றும் CE ஆவணங்கள் பொருந்தக்கூடிய உள்ளமைவுகளுக்கு கிடைக்கின்றன.
தானியங்கி பைப்லைன் தனிமைப்படுத்தலுக்கு, வால்வு உள்ளமைவு குழாய் தரநிலை, அழுத்தம் வகுப்பு, இணைப்பு பரிமாணங்கள் மற்றும் ஆக்சுவேட்டர் இடைமுகத்துடன் பொருந்த வேண்டும். ஆக்சுவேட்டருக்கான ISO 5211 தளத்துடன் கூடிய ANSI கிளாஸ் 150 Flanged Ball Valve ஆனது ISO 5211 மவுண்டிங் இன்டர்ஃபேஸுடன் கிளாஸ் 150 flanged இணைப்பை ஒருங்கிணைக்கிறது. உண்மையான வால்வு மற்றும் ஆக்சுவேட்டர் கலவையானது தேவையான முறுக்கு, இயக்க நிலைமைகள் மற்றும் குழாய் கட்டமைப்பு ஆகியவற்றின் படி தேர்ந்தெடுக்கப்பட வேண்டும்.
சீனாவின் ஜெஜியாங்கில் உள்ள வென்சோவில் ஷாங்டாய் தொழில்துறை பந்து வால்வுகளை உற்பத்தி செய்கிறது. உற்பத்தியானது எந்திரம், அசெம்பிளி மற்றும் அழுத்தம் சோதனை ஆகியவற்றை உள்ளடக்கியது, பொருந்தக்கூடிய தயாரிப்பு விவரக்குறிப்பின்படி பொருள் மற்றும் பரிமாணத் தேவைகள் சரிபார்க்கப்படுகின்றன. ஒரு குறிப்பிட்ட வால்வு உள்ளமைவு தேவைப்படும்போது வரைபடங்கள், பொருள் தேவைகள் மற்றும் ஆக்சுவேட்டர் தகவல் ஆகியவற்றை மதிப்பாய்வு செய்யலாம்.
முக்கிய பரிமாணங்கள்
| அளவு | 1/2 இன்ச் - 8 இன்ச் |
| அழுத்தம் வகுப்பு | CL150 |
| இறுதி இணைப்புகள் | ஃபிளாஞ்ச் |
| அதிகபட்ச அழுத்தம் | 285PSI |
| வடிவமைப்பு மற்றும் உற்பத்தி தரநிலைகள் | ASME B16.34 |
| சோதனை மற்றும் ஆய்வு | API598 |
| விளிம்பு பரிமாணங்கள் மற்றும் போல்ட் துளை விவரங்கள் | ASME B16.50 |
| அழுத்தம்-வெப்பநிலை மதிப்பீடுகள் | ASME B16.34 |
| இணைப்பு முடிவடைகிறது | RF Flanged |
| வெப்பநிலை வரம்பு | -25℃~150℃ |
| உடல் பொருள் | ASTM A351 CF8M (316) |
| பந்து பொருள் | ASTM A182 F316 |
| தண்டு பொருள் | ASTM A182 F316 |
| இருக்கை பொருள் | RPTFE(PTFE+15%fv) |
| விருப்பங்கள் | பிற பொருட்கள் கோரிக்கையின் பேரில் கிடைக்கும். |
வால்வு கட்டுமானம் மற்றும் ஆக்சுவேட்டர் இடைமுகம்
இணக்கமான RF பைப்லைன் விளிம்புகளுடன் இணைக்க வால்வு ஒரு flanged உடலைப் பயன்படுத்துகிறது. முக்கிய விவரக்குறிப்பில் பட்டியலிடப்பட்டுள்ள 316 துருப்பிடிக்காத எஃகு உடல், F316 பந்து மற்றும் F316 தண்டு ஆகியவை முதன்மை பொருள் உள்ளமைவை வழங்குகின்றன, அதே நேரத்தில் RPTFE இருக்கை இருக்கை பொருள் இயக்க ஊடகம் மற்றும் வெப்பநிலையுடன் இணக்கமாக இருக்கும் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது.
ISO 5211 மவுண்டிங் பேஸ் இணக்கமான பார்ட்-டர்ன் ஆக்சுவேட்டர்கள் அல்லது ஒரு இடைநிலை மவுண்டிங் ஏற்பாட்டை இணைப்பதற்கான தரப்படுத்தப்பட்ட இடைமுகத்தை வழங்குகிறது. ஐஎஸ்ஓ 5211 ஆக்சுவேட்டர் அட்டாச்மென்ட் ஃபிளேன்ஜ் மற்றும் டிரைவிங்-கூறு பரிமாணங்களைக் குறிப்பிடுகிறது, எனவே ஆக்சுவேட்டர் இடைமுகமானது வால்வு அளவு மட்டும் தேர்ந்தெடுக்கப்படாமல் வால்வு மவுண்டிங் அளவு மற்றும் தேவையான இயக்க முறுக்கு ஆகியவற்றுடன் பொருந்த வேண்டும்.
தானியங்கி சேவைக்கு, வால்வு முறுக்கு, ஆக்சுவேட்டர் வெளியீடு, பெருகிவரும் இடைமுகம், சுழற்சி திசை மற்றும் கிடைக்கக்கூடிய மின்சாரம் அல்லது காற்று வழங்கல் அனைத்தும் அசெம்பிளி செய்வதற்கு முன் உறுதிப்படுத்தப்பட வேண்டும். ஆட்டோமேஷன் அமைப்பின் படி லிமிட் சுவிட்சுகள், சோலனாய்டு வால்வுகள், பொசிஷனர்கள் மற்றும் பிற கட்டுப்பாட்டு பாகங்கள் தேர்ந்தெடுக்கப்படலாம்.

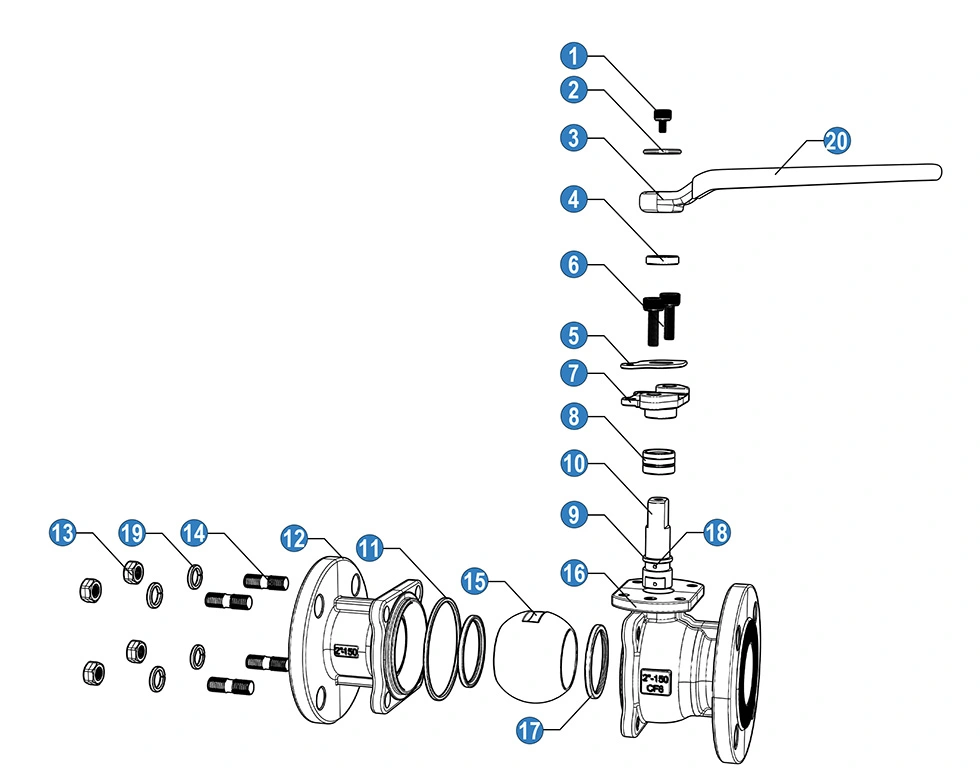

பொருட்கள் மற்றும் கூறு கட்டமைப்பு
| இல்லை | பெயர் | பொருள் |
| 1 | போல்ட் | எஸ்எஸ் 304 |
| 2 | வாஷர் | எஸ்எஸ் 304 |
| 3 | கைப்பிடி | வார்ப்பு அலுமினியம் |
| 4 | தக்கவைக்கும் மோதிரம் | எஸ்.எஸ் |
| 5 | நோக்குநிலை இணைப்பு | எஸ்எஸ் 304 |
| 6 | போல்ட் | எஸ்எஸ் 304 |
| 7 | சுரப்பி | எஸ்எஸ் 304 |
| 8 | தண்டு பேக்கிங் | PTFE |
| 9 | உராய்வு வளையம் | PTFE |
| 10 | தண்டு | எஸ்எஸ் 304 |
| 11 | கேஸ்கெட் | PTFE |
| 12 | தொப்பி | SS 304 (CF8) |
| 13 | கொட்டை | எஸ்எஸ் 304 |
| 14 | வீரியமான போல்ட் | எஸ்எஸ் 304 |
| 15 | பந்து | எஸ்எஸ் 304 |
| 16 | உடல் | SS 304(CF8) |
| 17 | பந்து இருக்கை | RPTFE |
| 18 | ஆண்டிஸ்டேடிக் சாதனம். | எஸ்எஸ் 304 |
| 19 | ஸ்பிரிங் வாஷர் | எஸ்எஸ் 304 |
| 20 | கைப்பிடி ஸ்லீவ் | PVC |
மேலே உள்ள கூறுகளின் பட்டியல் ஒரு பொருள் உள்ளமைவைக் குறிக்கிறது. தயாரிப்பு விவரக்குறிப்பு 316 துருப்பிடிக்காத எஃகு கட்டமைப்பையும் வழங்குகிறது, இது தேவையான அரிப்பு எதிர்ப்பு மற்றும் சேவை நிலைமைகளுக்கு ஏற்ப ஈரப்படுத்தப்பட்ட கூறுகளைத் தேர்ந்தெடுக்க அனுமதிக்கிறது. பொருள் தேர்வு உண்மையான கொள்முதல் விவரக்குறிப்பு மற்றும் திரவ பொருந்தக்கூடிய தேவைகளுக்கு எதிராக உறுதிப்படுத்தப்பட வேண்டும்.

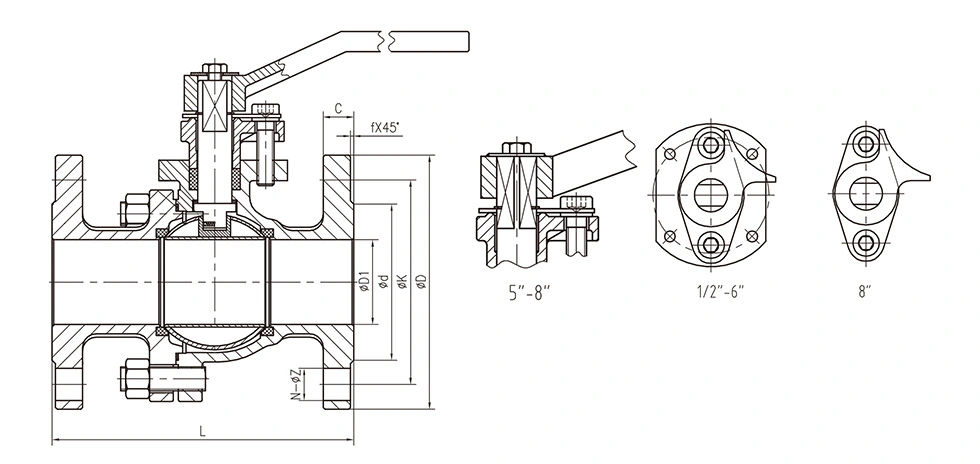

பொது பரிமாணங்கள்:
| எண் | அளவு | பரிமாணங்கள் (மிமீ) | |||||||
| D1 | d | K | D | C | f | N-ΦZ | |||
| S063-04 | 1/2" | 15 | 34.9 | 60.3 | 90 | 10 | 2 | 4-16 | |
| S063-05 | 3/4" | 20 | 42.9 | 69.9 | 100 | 10.9 | 2 | 4-16 | |
| S063-06 | 1" | 25 | 50.8 | 79.4 | 110 | 11.6 | 2 | 4-16 | |
| S063-07 | 1 1/4" | 32 | 63.5 | 88.9 | 115 | 13.2 | 2 | 4-16 | |
| S063-08 | 1 1/2" | 38 | 73 | 98.4 | 125 | 14.7 | 2 | 4-16 | |
| S063-09 | 2" | 50 | 92.1 | 120.7 | 150 | 16.3 | 2 | 4-19 | |
| S063-10 | 2 1/2" | 65 | 104.8 | 139.7 | 180 | 17.9 | 2 | 4-19 | |
| S063-11 | 3" | 80 | 127 | 152.4 | 190 | 19.5 | 2 | 4-19 | |
| S063-12 | 4" | 100 | 157.2 | 190.5 | 230 | 24.3 | 2 | 8-19 | |
| S063-13 | 5" | 125 | 185.7 | 215.9 | 255 | 24.3 | 2 | 8-22 | |
| S063-14 | 6" | 150 | 215.9 | 241.3 | 280 | 25.9 | 2 | 8-22 | |
| S063-15 | 8" | 200 | 269.9 | 298.5 | 345 | 29 | 2 | 8-22 | |

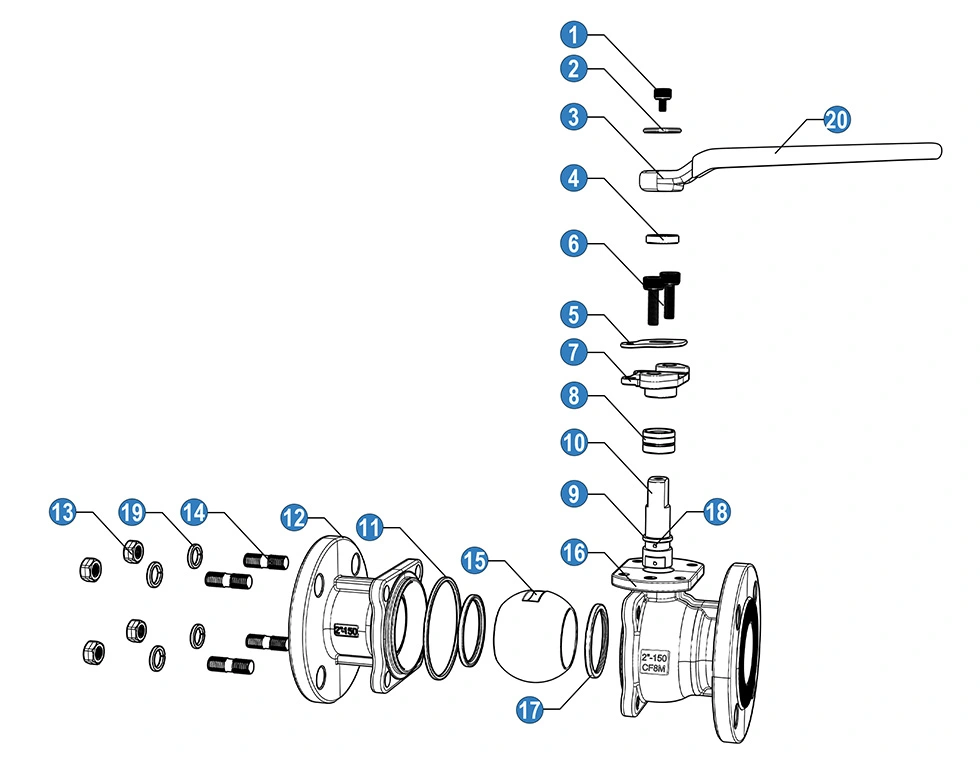

| இல்லை | பெயர் | பொருள் |
| 1 | போல்ட் | எஸ்எஸ் 304 |
| 2 | வாஷர் | எஸ்எஸ் 304 |
| 3 | கைப்பிடி | வார்ப்பு அலுமினியம் |
| 4 | தக்கவைக்கும் மோதிரம் | எஸ்.எஸ் |
| 5 | நோக்குநிலை இணைப்பு | எஸ்எஸ் 304 |
| 6 | போல்ட் | எஸ்எஸ் 304 |
| 7 | சுரப்பி | எஸ்எஸ் 304 |
| 8 | தண்டு பேக்கிங் | PTFE |
| 9 | உராய்வு வளையம் | PTFE |
| 10 | தண்டு | எஸ்எஸ் 304 |
| 11 | கேஸ்கெட் | PTFE |
| 12 | தொப்பி | SS 316 (CF8M) |
| 13 | கொட்டை | எஸ்எஸ் 304 |
| 14 | வீரியமான போல்ட் | எஸ்எஸ் 304 |
| 15 | பந்து | எஸ்எஸ் 316 |
| 16 | உடல் | SS 316(CF8M) |
| 17 | பந்து இருக்கை | RPTFE |
| 18 | ஆண்டிஸ்டேடிக் சாதனம். | எஸ்எஸ் 316 |
| 19 | ஸ்பிரிங் வாஷர் | எஸ்எஸ் 304 |
| 20 | கைப்பிடி ஸ்லீவ் | PVC |
முக்கிய அம்சங்கள்
வகுப்பு 150 விளிம்பு குழாய் இணைப்பு
RF flanged end configuration ஆனது வால்வுக்கும் பைப்லைனுக்கும் இடையில் ஒரு போல்ட் இணைப்பை வழங்குகிறது. ஃபிளாஞ்ச் அளவு, போல்ட்-ஹோல் ஏற்பாடு, எதிர்கொள்ளும் வகை மற்றும் தொடர்புடைய பரிமாணங்களை நிறுவும் முன், மேட்டிங் பைப்லைன் ஃபிளேன்ஜுடன் பொருத்த வேண்டும். ASME B16.5 ஆனது NPS 1/2 இல் NPS 24 வரையிலான குழாய் விளிம்புகள் மற்றும் விளிம்பு பொருத்துதல்களை உள்ளடக்கியது மற்றும் வகுப்பு 150 விளிம்பு பரிமாணங்கள் மற்றும் அழுத்தம்-வெப்பநிலை தேவைகளை உள்ளடக்கியது.
ISO 5211 ஆக்சுவேட்டர் மவுண்டிங்
ஆக்சுவேட்டர் மவுண்டிங் இன்டர்ஃபேஸ் பகுதி-திருப்பு ஆட்டோமேஷனுக்காக வடிவமைக்கப்பட்டுள்ளது. ISO 5211 இணைப்பு இடைமுக பரிமாணங்கள் மற்றும் தொழிற்துறை வால்வுகளுடன் இணக்கமான ஆக்சுவேட்டர்களை இணைக்கப் பயன்படுத்தப்படும் டிரைவிங்-கூறு பரிமாணங்களை வரையறுக்கிறது. எனவே மவுண்டிங் அளவு மற்றும் ஆக்சுவேட்டர் வெளியீடு ஆகியவை வால்வு இயக்க முறுக்குடன் ஒன்றாகச் சரிபார்க்கப்பட வேண்டும்.
துருப்பிடிக்காத எஃகு அழுத்தம்-எல்லை கூறுகள்
முக்கிய விவரக்குறிப்பு உடலுக்கு ASTM A351 CF8M (316), பந்து மற்றும் தண்டுக்கு ASTM A182 F316 மற்றும் இருக்கைக்கு RPTFE ஆகியவற்றைப் பயன்படுத்துகிறது. தேர்ந்தெடுக்கப்பட்ட பொருட்கள் தேவையான இரசாயன மற்றும் வெப்பநிலை நிலைகளை சந்திக்கும் நீர், எண்ணெய், எரிவாயு மற்றும் பிற இணக்கமான ஊடகங்களுக்கு இந்த பொருள் கலவையை கருத்தில் கொள்ளலாம்.
காலாண்டு-ஆன்/ஆஃப் ஆபரேஷன்
பந்து வால்வு திறந்த மற்றும் மூடிய நிலைகளுக்கு இடையில் நகர்த்த கால்-திருப்பல் பொறிமுறையைப் பயன்படுத்துகிறது. இது முதன்மையாக தொடர்ச்சியான த்ரோட்டிலிங்கை விட தனிமைப்படுத்தும் சேவையை நோக்கமாகக் கொண்டது. ஓட்ட ஒழுங்குமுறை தேவைப்பட்டால், தேர்வுக்கு முன் வால்வு, இருக்கை மற்றும் இயக்க நிலைமைகளின் பொருத்தம் மதிப்பீடு செய்யப்பட வேண்டும்.
ஆண்டிஸ்டேடிக் கட்டுமானம்
பொருள் பட்டியல்களில் வால்வு உள்ளமைவுக்கான ஆன்டிஸ்டேடிக் சாதனம் உள்ளது. பயன்பாட்டிற்கு ஆன்டிஸ்டேடிக் செயல்திறன் தேவைப்பட்டால், முழுமையான வால்வு விவரக்குறிப்பு மற்றும் பொருந்தக்கூடிய சோதனைத் தேவைகள் ஆர்டர் ஆவணத்துடன் உறுதிப்படுத்தப்பட வேண்டும்.
வழக்கமான பயன்பாடுகள்
நீர் சிகிச்சை:இணக்கமான நீர் இணைப்புகள், செயல்முறை உபகரணங்கள் மற்றும் சுத்திகரிப்பு சறுக்கல்களை தனிமைப்படுத்துவதற்கு ஏற்றது.
எண்ணெய் மற்றும் எரிவாயு அமைப்புகள்:வால்வு பொருட்கள், அழுத்தம் வகுப்பு மற்றும் சீல் கட்டமைப்பு ஆகியவை சேவைத் தேவைகளைப் பூர்த்தி செய்யும் போது இணக்கமான எண்ணெய் மற்றும் எரிவாயு குழாய்கள் மற்றும் உபகரணங்களுக்கு பொருந்தும்.
இரசாயன செயலாக்கம்:உடல், பந்து, தண்டு, இருக்கை மற்றும் கேஸ்கெட் பொருட்கள் நடுத்தரத்துடன் இரசாயன இணக்கமாக இருக்கும்போது செயல்முறை-திரவ தனிமைப்படுத்தலுக்குப் பயன்படுத்தலாம்.
தொழில்துறை செயல்முறை உபகரணங்கள்:ஆக்சுவேட்டர் மவுண்டிங் இன்டர்ஃபேஸ், வால்வை தன்னியக்க சறுக்கல்கள், பன்மடங்குகள் மற்றும் ரிமோட் ஓபன்/க்ளோஸ் கண்ட்ரோல் தேவைப்படும் உபகரணங்களில் இணைக்க அனுமதிக்கிறது.
பொது குழாய் தனிமைப்படுத்தல்:கிளாஸ் 150 ஃபிளேஞ்சட் பால் வால்வு மற்றும் கையேடு அல்லது தானியங்கி பணிநிறுத்தம் தேவைப்படும் தொழில்துறை குழாய் அமைப்புகளுக்கு ஏற்றது.
ஆக்சுவேட்டர் தேர்வு
ஆக்சுவேட்டர் தேர்வு பெயரளவிலான குழாய் அளவைக் காட்டிலும் வால்வின் தேவையான இயக்க முறுக்குவிசையின் அடிப்படையில் இருக்க வேண்டும். வால்வு அளவு, இருக்கை பொருள், வேறுபட்ட அழுத்தம், நடுத்தர, வெப்பநிலை மற்றும் இயக்க அதிர்வெண் அனைத்தும் முறுக்கு தேவையை பாதிக்கலாம்.
நியூமேடிக் ஆக்சுவேஷனுக்கு, கிடைக்கக்கூடிய காற்றழுத்தம், ஆக்சுவேட்டர் வெளியீட்டு முறுக்கு, தோல்வி நிலை மற்றும் கட்டுப்பாட்டு பாகங்கள் ஆகியவற்றை உறுதிப்படுத்தவும். மின்சார இயக்கத்திற்கு, தேவையான முறுக்கு, மின்சாரம், இயக்க சுழற்சி மற்றும் கருத்து தேவைகளை சரிபார்க்கவும். ISO 5211 மவுண்டிங் இன்டர்ஃபேஸ் தேர்ந்தெடுக்கப்பட்ட ஆக்சுவேட்டர் மற்றும் இணைப்பு ஏற்பாட்டிற்கும் ஒத்திருக்க வேண்டும்.
தேர்வு மற்றும் நிறுவல் பரிசீலனைகள்
ஆர்டர் செய்வதற்கு முன், பெயரளவு அளவு, வகுப்பு 150 அழுத்தம் வகுப்பு, விளிம்பு பரிமாணங்கள், RF எதிர்கொள்ளும், இயக்க அழுத்தம், வெப்பநிலை, நடுத்தர மற்றும் தேவையான உடல் மற்றும் டிரிம் பொருட்களை உறுதிப்படுத்தவும். தானியங்கு வால்வுகளுக்கு, ஆக்சுவேட்டர் வகை, தேவையான முறுக்கு, பெருகிவரும் இடைமுகம் மற்றும் கட்டுப்பாட்டுத் தேவைகளை வழங்கவும்.
நிறுவும் முன், flange முகங்கள் மற்றும் வால்வு முனைகளில் சேதம் அல்லது மாசுபாடு உள்ளதா என ஆய்வு செய்யவும். இனச்சேர்க்கை விளிம்புகளை சரியாக சீரமைக்கவும் மற்றும் பொருத்தமான கேஸ்கெட்டையும் பொருந்தக்கூடிய நிறுவல் செயல்முறையையும் பயன்படுத்தி போல்ட்களை சமமாக இறுக்கவும். வால்வு உடல் வழியாக பைப்லைனை சீரமைக்க கட்டாயப்படுத்துவதைத் தவிர்க்கவும்.
ஆக்சுவேட்டர் நிறுவிய பின், வால்வை சேவையில் வைப்பதற்கு முன், சுழற்சி திசையை சரிபார்த்து, வரம்புகளைத் திறக்கவும்/மூடவும். கனரக ஆக்சுவேட்டர்கள் அல்லது கியர்பாக்ஸ்கள் தேவைப்படும் இடங்களில் போதுமான அளவு ஆதரிக்கப்பட வேண்டும், இதனால் அதிகப்படியான வெளிப்புற சுமைகள் வால்வு மவுண்டிங் இடைமுகத்திற்கு மாற்றப்படாது.
பயன்பாட்டு முன்னெச்சரிக்கைகள்
குறிப்பிட்ட அழுத்தம் மற்றும் வெப்பநிலை வரம்புகளுக்குள் வால்வை இயக்கவும். தயாரிப்பு அட்டவணையில் உள்ள 285PSI மதிப்பு ஒவ்வொரு அளவு மற்றும் வெப்பநிலைக்கு உலகளாவிய அனுமதிக்கக்கூடிய அழுத்தமாக கருதப்படக்கூடாது; பொருந்தக்கூடிய அழுத்தம்-வெப்பநிலை மதிப்பீடு உண்மையான உள்ளமைவுக்கு உறுதிப்படுத்தப்பட வேண்டும்.
வால்வுக்குள் குப்பைகள் நுழையும் மற்றும் இருக்கை அல்லது சீல் மேற்பரப்புகளை சேதப்படுத்தும் சாத்தியக்கூறுகளை குறைக்க, இயக்குவதற்கு முன் பைப்லைனை ஃப்ளஷ் செய்யவும்.
தேர்ந்தெடுக்கப்பட்ட இருக்கை மற்றும் இயக்க நிலைமைகளுக்கு தொழில்நுட்ப ரீதியாக விண்ணப்பம் மதிப்பீடு செய்யப்படாவிட்டால், தொடர்ச்சியான த்ரோட்டிங்கிற்கு பந்து வால்வைப் பயன்படுத்த வேண்டாம்.
பராமரிப்புக்கு முன், பைப்லைனை தனிமைப்படுத்தி, அழுத்தத்தை குறைத்து, வால்வு சேவைக்கு பாதுகாப்பானது என்பதை உறுதிப்படுத்தவும். தானியங்கு வால்வுகளுக்கு, பொருந்தக்கூடிய பராமரிப்பு நடைமுறையின்படி தேவைப்படும் ஆக்சுவேட்டர் பவர் அல்லது கட்டுப்பாட்டு மூலத்தைத் துண்டிக்கவும் அல்லது தனிமைப்படுத்தவும்.
தர ஆய்வு மற்றும் ஆவணப்படுத்தல்
தயாரிப்பு ஆய்வு என்பது பொருள் சரிபார்ப்பு, பரிமாண ஆய்வு, உடல் அசெம்பிளி மற்றும் பிரஷர் சோதனை ஆகியவற்றை பொருந்தக்கூடிய தயாரிப்பு மற்றும் ஆர்டர் தேவைகளுக்கு ஏற்ப உள்ளடக்கும். API 598 வால்வு ஆய்வு மற்றும் சோதனைத் தேவைகளுக்குப் பயன்படுத்தப்படுகிறது, அதே சமயம் ASME B16.34 தொடர்புடைய வால்வு வடிவமைப்பு, அழுத்தம்-வெப்பநிலை மற்றும் பரிமாணத் தேவைகளைக் குறிக்கிறது.
கண்டுபிடிப்பு தேவைப்படும் திட்டங்களுக்கு, பொருள் தரம், வால்வு விவரக்குறிப்பு, சோதனைத் தேவைகள் மற்றும் ஆக்சுவேட்டர் உள்ளமைவு ஆகியவை உற்பத்திக்கு முன் உறுதிப்படுத்தப்பட வேண்டும். திட்டத்திற்கு ஒரு குறிப்பிட்ட வால்வு மற்றும் ஆட்டோமேஷன் உள்ளமைவு தேவைப்படும்போது, ஷாங்க்டாய் தொழில்நுட்ப வரைபடங்கள் மற்றும் பயன்பாட்டுத் தகவலை மதிப்பாய்வு செய்யலாம்.
அடிக்கடி கேட்கப்படும் கேள்விகள்
1. ஆக்சுவேட்டருக்கான ஐஎஸ்ஓ 5211 பேஸ் கொண்ட ANSI கிளாஸ் 150 ஃபிளேஞ்ட் பால் வால்வு எதற்காகப் பயன்படுத்தப்படுகிறது?
ஆக்சுவேட்டருக்கான ஐஎஸ்ஓ 5211 பேஸ் கொண்ட ANSI கிளாஸ் 150 ஃபிளேஞ்ட் பால் வால்வு தொழில்துறை குழாய் அமைப்புகளில் ஆன்/ஆஃப் ஐசோலேஷன் செய்ய பயன்படுத்தப்படுகிறது, அங்கு கிளாஸ் 150 ஃபிளேஞ்ச் இணைப்பு மற்றும் பகுதி-திரும்பு ஆக்சுவேட்டர் இடைமுகம் தேவைப்படும். இது வால்வு அளவு, இயக்க முறுக்கு மற்றும் கணினி தேவைகளைப் பொறுத்து கைமுறை செயல்பாடு அல்லது தானியங்கு கட்டுப்பாட்டிற்கு கட்டமைக்கப்படலாம்.
2. வகுப்பு 150 மதிப்பீட்டிற்கும் அட்டவணையில் பட்டியலிடப்பட்டுள்ள அதிகபட்ச அழுத்தத்திற்கும் என்ன வித்தியாசம்?
கிளாஸ் 150 என்பது ஒரு பிரஷர் கிளாஸ் பதவியாகும், அதே சமயம் பட்டியலிடப்பட்ட 285PSI என்பது தயாரிப்பு சார்ந்த அதிகபட்ச அழுத்த மதிப்பாகும். ஒவ்வொரு இயக்க நிலைக்கும் ஒரு அழுத்த மதிப்பு பொருந்தும் என்று கருதுவதை விட, வால்வு அளவு, பொருள், வெப்பநிலை மற்றும் பொருந்தக்கூடிய அழுத்தம்-வெப்பநிலை மதிப்பீட்டின் படி அனுமதிக்கப்பட்ட வேலை அழுத்தம் உறுதிப்படுத்தப்பட வேண்டும்.
3. வால்வில் எந்த ஆக்சுவேட்டரை நிறுவ முடியும்?
நியூமேடிக் மற்றும் எலக்ட்ரிக் பார்ட்-டர்ன் ஆக்சுவேட்டர்கள் அவற்றின் பெருகிவரும் இடைமுகம் மற்றும் வெளியீட்டு முறுக்கு வால்வுடன் பொருந்தும்போது கருத்தில் கொள்ளலாம். பொருத்தமான உள்ளமைவுக்கு ஹைட்ராலிக் ஆக்சுவேஷனும் பரிசீலிக்கப்படலாம். ஆக்சுவேட்டர் தேர்வில் முறுக்கு, சுழற்சி, மின்சாரம் அல்லது காற்று வழங்கல் மற்றும் கட்டுப்பாடு தேவைகள் ஆகியவை இருக்க வேண்டும்.
4. வால்வு இருக்கைக்கு RPTFE ஏன் பயன்படுத்தப்படுகிறது?
வழங்கப்பட்ட தயாரிப்பு உள்ளமைவில் இருக்கை பொருளாக RPTFE குறிப்பிடப்பட்டுள்ளது. அதன் பொருத்தம் இயக்க ஊடகம், அழுத்தம் மற்றும் வெப்பநிலையைப் பொறுத்தது. பயன்பாட்டில் ஆக்கிரமிப்பு இரசாயனங்கள் அல்லது குறிப்பிட்ட வரம்பிற்கு வெளியே வெப்பநிலை இருந்தால், தேர்வுக்கு முன் இருக்கை மற்றும் சீல் பொருட்கள் மதிப்பாய்வு செய்யப்பட வேண்டும்.
5. ஒரு flanged ball வால்வை ஆர்டர் செய்வதற்கு முன் என்ன உறுதிப்படுத்தப்பட வேண்டும்?
வால்வு அளவு, வகுப்பு 150 மதிப்பீடு, விளிம்பு நிலையான மற்றும் எதிர்கொள்ளும், நடுத்தர, அழுத்தம், வெப்பநிலை, பொருள் சேர்க்கை மற்றும் இயக்க முறை ஆகியவற்றை உறுதிப்படுத்தவும். ஒரு தானியங்கு வால்வுக்கு, ஆக்சுவேட்டர் வகை, முறுக்கு, ISO 5211 மவுண்டிங் அளவு மற்றும் கட்டுப்பாட்டுத் தேவைகளும் வழங்கப்பட வேண்டும்.
6. வால்வு பொருள் 316 துருப்பிடிக்காத எஃகு இருந்து மாற்ற முடியுமா?
பயன்பாட்டிற்கு ஏற்ப பிற பொருள் கட்டமைப்புகள் பரிசீலிக்கப்படலாம். பொருள் தேர்வு அரிப்பு நிலைமைகள், அழுத்தம், வெப்பநிலை மற்றும் வேலை செய்யும் ஊடகத்துடன் பொருந்தக்கூடிய தன்மை ஆகியவற்றை கணக்கில் எடுத்துக்கொள்ள வேண்டும். இறுதி உடல், பந்து, தண்டு மற்றும் இருக்கை பொருட்கள் உற்பத்திக்கு முன் தயாரிப்பு விவரக்குறிப்பில் உறுதிப்படுத்தப்பட வேண்டும்.
