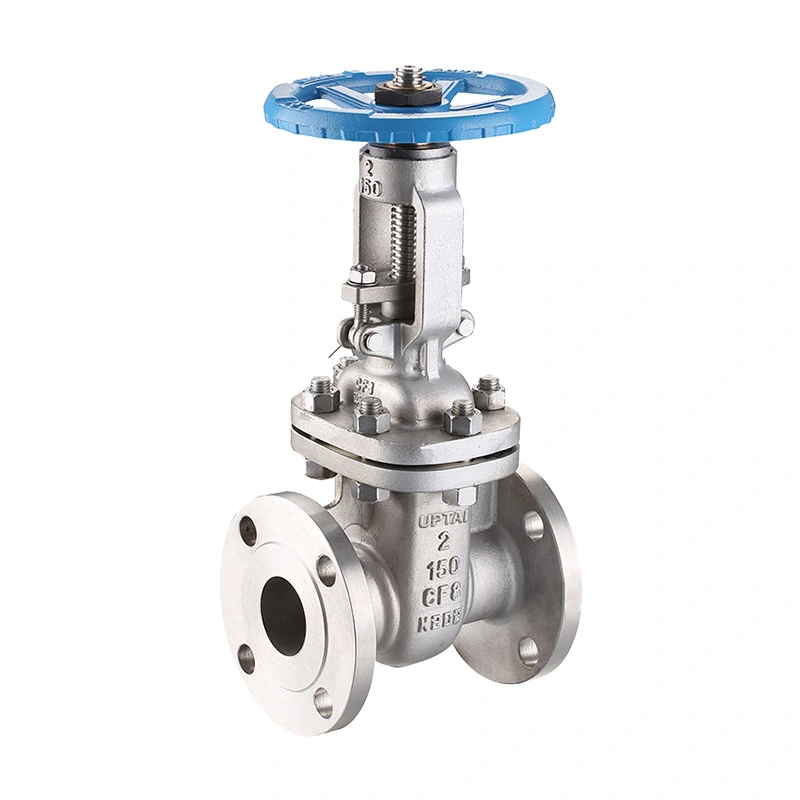

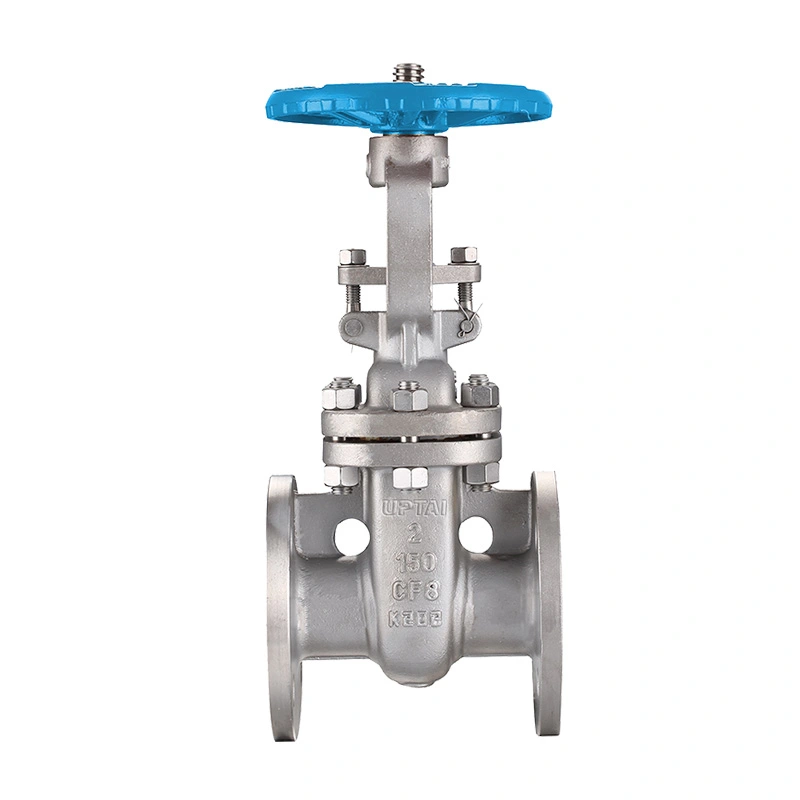

ANSI 150LB துருப்பிடிக்காத ஸ்டீல் கேட் வால்வு

ANSI 150LB துருப்பிடிக்காத ஸ்டீல் கேட் வால்வு பைப்லைன் தனிமைப்படுத்தலுக்காக கட்டமைக்கப்பட்டுள்ளது, அங்கு முழு துளை ஓட்ட பாதை மற்றும் ஒரு துருப்பிடிக்காத எஃகு வால்வு உடல் தேவைப்படுகிறது. பத்தியைத் திறக்க அல்லது மூடுவதற்கு கேட் செங்குத்தாக நகர்கிறது, இந்த வால்வு பொதுவாக தொடர்ச்சியான த்ரோட்டிலிங்கை விட முழுமையாக திறந்த அல்லது முழுமையாக மூடப்பட்ட சேவை தேவைப்படும் பயன்பாடுகளுக்கு ஏற்றதாக அமைகிறது. பட்டியலிடப்பட்ட உள்ளமைவு NPS 2" முதல் 48" வரை உள்ளடக்கியது மற்றும் வால்வு அளவுக்கேற்ப ஹேண்ட்வீல் அல்லது கியர் செயல்பாட்டைப் பயன்படுத்துகிறது.

சீனாவின் ஜெஜியாங்கில் உள்ள வென்சோவில் ஷாங்டாய் தொழில்துறை வால்வுகளை உற்பத்தி செய்கிறது. வால்வு உற்பத்தியில் பொருள் தயாரித்தல், எந்திரம் செய்தல், கூறுகளின் தொகுப்பு, அழுத்தம் சோதனை, ஆய்வு, குறியிடுதல் மற்றும் இறுதி பேக்கேஜிங் ஆகியவை அடங்கும். பைப்லைன் அளவு, அழுத்தம் வகுப்பு, இயக்க ஊடகம், வெப்பநிலை, பொருள் தேவைகள், இணைப்பு தரநிலை மற்றும் பொருந்தக்கூடிய திட்ட விவரக்குறிப்புகள் ஆகியவற்றின் படி தயாரிப்பு உள்ளமைவு உறுதிப்படுத்தப்படலாம்.

முக்கிய பரிமாணங்கள்

கேட் வால்வு கட்டுமானம் மற்றும் இயக்கக் கோட்பாடு

வால்வு பைப்லைன் ஓட்டம் திசையில் செங்குத்தாக பயணிக்கும் கேட்-வகை மூடல் உறுப்பைப் பயன்படுத்துகிறது. கேட் முழுமையாக உயர்த்தப்படும் போது, ​​ஓட்டம் பாதை திறக்கப்படுகிறது; கேட் தாழ்த்தப்பட்டால், பாதை மூடப்படும். இந்த நேராக-மூலம் ஏற்பாடு பொதுவாக பைப்லைன் தனிமைப்படுத்தலுக்குத் தேர்ந்தெடுக்கப்படுகிறது, அங்கு முழுமையாக திறந்த நிலையில் குறைந்த அழுத்த இழப்பு முக்கியமானது.

கேட் வால்வுகள் பொதுவாக வழக்கமான மூச்சுத்திணறலைக் காட்டிலும் தனிமைப்படுத்தப்படுவதை நோக்கமாகக் கொண்டுள்ளன. வால்வை முழுமையாக திறந்த அல்லது முழுமையாக மூடி வைத்திருப்பது கேட் மற்றும் இருக்கை பரப்புகளில் தேவையற்ற தேய்மானத்தை குறைக்க உதவுகிறது. ஓட்டம் ஒழுங்குமுறை தேவைப்பட்டால், வால்வு வகை மற்றும் இயக்க நிலைமைகள் தனித்தனியாக மதிப்பீடு செய்யப்பட வேண்டும்.

துருப்பிடிக்காத எஃகு உடல் மற்றும் வட்டு

பட்டியலிடப்பட்ட உடல் மற்றும் வட்டு பொருட்கள் ASTM A351 CF8 / CF8M ஆகும். இந்த துருப்பிடிக்காத எஃகு தரங்களை தொழில்துறை சேவைகளுக்கு தேர்ந்தெடுக்கலாம், அங்கு அரிப்பு எதிர்ப்பு மற்றும் பொருள் பொருந்தக்கூடிய தன்மை ஆகியவை முக்கியமானவை. உண்மையான பொருள் செயல்முறை ஊடகம், வெப்பநிலை, அழுத்தம் மற்றும் திட்ட விவரக்குறிப்புடன் பொருந்த வேண்டும்.

F304 / F316 தண்டு

தண்டு ASTM A182 F304 / F316 என குறிப்பிடப்பட்டுள்ளது. தண்டு இயக்க சக்தியை ஹேண்ட்வீல் அல்லது கியர் ஆபரேட்டரிலிருந்து வாயிலுக்கு மாற்றுகிறது. தண்டு பொருள் தேர்வு வால்வு உடல், வட்டு, இருக்கை, பேக்கிங் மற்றும் செயல்முறை ஊடகத்துடன் ஒன்றாக கருதப்பட வேண்டும்.

ஸ்டெல்லைட் 6 இருக்கை கட்டமைப்பு

பட்டியலிடப்பட்ட இருக்கை உள்ளமைவில் ASTM A182 F304 / ASTM A351 CF8M + ஸ்டெல்லைட் 6. ஸ்டெல்லைட் 6 ஹார்ட்-ஃபேசிங் பயன்படுத்தப்படும் இருக்கை பரப்புகளில் பயன்படுத்தப்படுகிறது, அங்கு அணிய எதிர்ப்பு மற்றும் மீண்டும் மீண்டும் உட்காரும் தொடர்பு தேவைப்படும். வால்வு அளவு மற்றும் வரிசைப்படுத்தப்பட்ட கட்டமைப்பின் படி சரியான இருக்கை ஏற்பாடு உறுதிப்படுத்தப்பட வேண்டும்.

வகுப்பு 150 அழுத்தம் மற்றும் விளிம்பு இணைப்பு

வகுப்பு 150 பதவியானது, பொருந்தக்கூடிய ASME அழுத்தம்-வெப்பநிலை மதிப்பீட்டு அமைப்பின் கீழ் வால்வு அழுத்த வகுப்பை அடையாளம் காட்டுகிறது. இது ஒரு நிலையான 150 PSI வேலை அழுத்தமாக விளக்கப்படக்கூடாது. பட்டியலிடப்பட்ட அதிகபட்ச வேலை அழுத்தம் 285 PSI ஆகும், அதே நேரத்தில் ஒரு குறிப்பிட்ட வால்வுக்கான அனுமதிக்கக்கூடிய அழுத்தம் பொருள், அளவு, வெப்பநிலை மற்றும் பொருந்தக்கூடிய அழுத்தம்-வெப்பநிலை மதிப்பீட்டைப் பொறுத்தது.

வால்வு RF-இணக்கமான விளிம்பு முனைகளைப் பயன்படுத்துகிறது. NPS 2" முதல் 24" வரை, பட்டியலிடப்பட்ட இணைப்பு தரநிலை ASME B16.5 ஆகும், அதே நேரத்தில் NPS 26" மற்றும் அதற்கு மேல் ASME B16.47 தொடர் A உடன் குறிப்பிடப்பட்டுள்ளது. பைப்லைன் விளிம்பு பரிமாணங்கள், அழுத்தம் வகுப்பு, கேஸ்கெட் தேர்வு, போல்ட் ஏற்பாடு மற்றும் முகத்தின் நிலை ஆகியவற்றை நிறுவும் முன் சரிபார்க்க வேண்டும்.

வால்வு செயல்பாடு மற்றும் அளவு தேர்வு

வால்வு அளவைப் பொறுத்து இயக்க முறை மாறுகிறது. பட்டியலிடப்பட்ட கட்டமைப்பு 2" முதல் 16" வரையிலான வால்வுகளுக்கு ஒரு கை சக்கரத்தையும், 18"க்கு ஒரு கியர் ஆபரேட்டரையும், பெரிய அளவுகளில் பயன்படுத்துகிறது. பெரிய வால்வுகளுக்கு பொதுவாக அதிக இயக்க முறுக்கு தேவைப்படுகிறது, இது பெரிய விட்டம் கொண்ட பைப்லைன் வால்வுகளை கைமுறையாக இயக்குவதற்கு ஏற்ற கியர் பொறிமுறையை உருவாக்குகிறது.

ஹேண்ட்வீல் ஆபரேஷன்

ஹேண்ட்வீல் செயல்பாடு குறிப்பிட்ட 2" முதல் 16" வால்வு அளவுகளுக்கு நேரடி உள்ளூர் கட்டுப்பாட்டை வழங்குகிறது. வால்வின் திறப்பு மற்றும் மூடும் திசைக்கு ஏற்ப ஆபரேட்டர் ஹேண்ட்வீலைத் திருப்ப வேண்டும் மற்றும் அசாதாரண எதிர்ப்பைக் கடக்க அதிகப்படியான வெளிப்புற சக்தியைப் பயன்படுத்தக்கூடாது.

கியர் ஆபரேட்டர்

18" மற்றும் அதற்கு மேல் உள்ள வால்வுகள் கியர் ஆபரேட்டர்களுடன் குறிப்பிடப்பட்டுள்ளன. கியர்பாக்ஸ் பெரிய வால்வுகளைத் திறப்பதற்கும் மூடுவதற்கும் மெக்கானிக்கல் நன்மையை வழங்குகிறது மேலும் நேரடியான கை சக்கர இயக்கத்திற்கு அதிகப்படியான இயக்க சக்தி தேவைப்படும் இடங்களில் இது பயனுள்ளதாக இருக்கும்.

NACE சேவை பரிசீலனைகள்

பட்டியலிடப்பட்ட கட்டமைப்பு குறிப்புகள் NACE MR0175 / ISO 15156. இந்த தரநிலைகள் எண்ணெய் மற்றும் எரிவாயு உற்பத்தியில் ஹைட்ரஜன் சல்பைடு கொண்ட குறிப்பிட்ட சூழல்களுக்கு வெளிப்படும் உபகரணங்களுக்கான பொருள் தேவைகளுடன் தொடர்புடையது. NACE பொருந்தக்கூடிய தன்மையானது, வால்வு மாதிரியிலிருந்து மட்டுமே கருதப்படுவதற்குப் பதிலாக, உண்மையான சேவை சூழல், பொருள் தேவைகள், அழுத்தம், வெப்பநிலை மற்றும் திட்ட விவரக்குறிப்பு ஆகியவற்றுக்கு எதிராக உறுதிப்படுத்தப்பட வேண்டும்.

புளிப்பு சேவை பயன்பாடுகளுக்கு, பொருள் தேர்வு மற்றும் கடினத்தன்மை தேவைகள் முக்கியமானதாக இருக்கலாம். அழுத்தம் கொண்ட பொருட்கள், டிரிம், இருக்கைகள், தண்டு மற்றும் பிற ஈரப்படுத்தப்பட்ட கூறுகள் உட்பட முழுமையான வால்வு உள்ளமைவு, ஆர்டர் செய்வதற்கு முன் பொருந்தக்கூடிய திட்டத் தேவைகளுக்கு எதிராக மதிப்பாய்வு செய்யப்பட வேண்டும்.

பொருந்தக்கூடிய தொழில்கள்

எண்ணெய் மற்றும் எரிவாயு அமைப்புகள்

அப்ஸ்ட்ரீம், மிட்ஸ்ட்ரீம், சுத்திகரிப்பு மற்றும் பெட்ரோகெமிக்கல் பயன்பாடுகளில் பைப்லைன் தனிமைப்படுத்தலுக்குப் பயன்படுத்தப்படுகிறது, அங்கு தேர்ந்தெடுக்கப்பட்ட துருப்பிடிக்காத எஃகு பொருட்கள் மற்றும் அழுத்தம் வகுப்பு ஆகியவை சேவை நிலைமைகளுக்கு இணங்குகின்றன.

இரசாயன செயலாக்கம்

இணக்கமான இரசாயன மற்றும் செயல்முறை திரவங்களை தனிமைப்படுத்துவதற்கு ஏற்றது. உடல், வட்டு, தண்டு, இருக்கை மற்றும் பிற பொருள் தேர்வுகள் வேதியியல் கலவை, செறிவு, இயக்க வெப்பநிலை மற்றும் அழுத்தம் ஆகியவற்றிற்கு எதிராக சரிபார்க்கப்பட வேண்டும்.

நீர் மற்றும் கழிவு நீர்

தேர்ந்தெடுக்கப்பட்ட நீர் விநியோகம், சுத்திகரிப்பு, பயன்பாடு மற்றும் செயல்முறை-நீர் குழாய்கள் ஆகியவற்றிற்கு பொருந்தும், அங்கு ஒரு விளிம்பு தனிமை வால்வு தேவைப்படுகிறது.

சக்தி மற்றும் பயன்பாட்டு அமைப்புகள்

குறிப்பிட்ட அழுத்தம் மற்றும் வெப்பநிலை வரம்புகளுக்குள் தொழில்துறை பயன்பாட்டு பைப்லைன்கள், மின்சாரம் தொடர்பான அமைப்புகள், HVAC சேவைகள் மற்றும் பிற இணக்கமான திரவ பயன்பாடுகளில் தனிமைப்படுத்த பயன்படுத்தப்படலாம்.

தேர்வு பரிசீலனைகள்

குழாய் அளவு:ஆர்டர் செய்வதற்கு முன் பெயரளவு குழாய் அளவு மற்றும் தேவையான வால்வு அளவை உறுதிப்படுத்தவும். பெரிய விட்டம் கொண்ட வால்வுகள் கிடைக்கக்கூடிய நிறுவல் மற்றும் இயக்க இடத்திற்காகவும் சரிபார்க்கப்பட வேண்டும்.

அழுத்தம் வகுப்பு:வகுப்பு 150 மற்றும் பட்டியலிடப்பட்ட அதிகபட்ச வேலை அழுத்தம் இயக்க வெப்பநிலையில் உண்மையான குழாய் அழுத்தத்திற்கு ஏற்றது என்பதை உறுதிப்படுத்தவும்.

நடுத்தர இணக்கத்தன்மை:செயல்முறை ஊடகத்துடன் துருப்பிடிக்காத எஃகு உடல், வட்டு, தண்டு, இருக்கை, பேக்கிங் மற்றும் பிற ஈரப்படுத்தப்பட்ட பொருட்களின் இணக்கத்தன்மையை சரிபார்க்கவும்.

இணைப்பு தரநிலை:ஃபிளேன்ஜ் தரநிலை, RF எதிர்கொள்ளுதல், போல்ட்-ஹோல் ஏற்பாடு, கேஸ்கட் வகை மற்றும் பைப்லைன் வரைபடங்களுக்கு எதிராக நேருக்கு நேர் தேவைகளை சரிபார்க்கவும்.

இயக்க முறை:வால்வு அளவு, நிறுவல் நிலை, கிடைக்கக்கூடிய இயக்க இடம் மற்றும் தேவையான இயக்க முறுக்கு ஆகியவற்றின் அடிப்படையில் கை சக்கரம் அல்லது கியர் இயக்கம் தேவையா என்பதை உறுதிப்படுத்தவும்.

புளிப்பு சேவை தேவைகள்:வால்வு புளிப்பு வாயு அல்லது பிற எச்₂S-கொண்ட சேவை, பொருள் மற்றும் உற்பத்தி உறுதிப்படுத்தலுக்கான பொருந்தக்கூடிய NACE அல்லது திட்ட விவரக்குறிப்பை வழங்கவும்.

நிறுவல் மற்றும் பராமரிப்பு

நிறுவும் முன், வால்வு, விளிம்பு முகங்கள், சீல் மேற்பரப்புகள் மற்றும் போக்குவரத்து சேதத்திற்கான பாதுகாப்பு கவர்கள் ஆகியவற்றை ஆய்வு செய்யவும். வெளிப்புற குழாய் சுமைகள் தேவையில்லாமல் மாற்றப்படாமல் இருக்க பைப்லைன் சரியாக சீரமைக்கப்பட வேண்டும்

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: பைப்லைன் தனிமைப்படுத்தலில் பந்து வால்விலிருந்து கேட் வால்வு எவ்வாறு வேறுபடுகிறது?

ஒரு கேட் வால்வு குழாயைத் திறக்க அல்லது மூடுவதற்கு நேரியல் நகரும் வாயிலைப் பயன்படுத்துகிறது, அதே நேரத்தில் ஒரு பந்து வால்வு சுழலும் பந்தைப் பயன்படுத்துகிறது. கேட் வால்வுகள் பொதுவாக பெரிய பைப்லைன் தனிமைப்படுத்தலுக்குத் தேர்ந்தெடுக்கப்படுகின்றன, அங்கு நேராக-வழியாக ஓட்டப் பாதை மற்றும் முழுமையாக திறந்த நிலையில் ஒப்பீட்டளவில் குறைந்த ஓட்ட எதிர்ப்பு தேவைப்படுகிறது.

Q2: கேட் வால்வு செயல்பட கடினமாக இருந்தால் என்ன சரிபார்க்க வேண்டும்?

பைப்லைன் சரியாக சீரமைக்கப்பட்டுள்ளதா, தண்டு மற்றும் இயக்க முறைமை சுத்தமாகவும், குறிப்பிட்டபடி உயவூட்டப்பட்டதாகவும் உள்ளதா, அதிகப்படியான அழுத்தம் அல்லது வைப்பு கேட் இயக்கத்தை பாதிக்கிறதா என்பதை சரிபார்க்கவும். அசாதாரண எதிர்ப்பு நிலைத்திருந்தால், கூடுதல் வெளிப்புற லீவரேஜ் மூலம் கட்டாயப்படுத்தப்படுவதற்குப் பதிலாக வால்வு தனிமைப்படுத்தப்பட்டு ஆய்வு செய்யப்பட வேண்டும்.

Q3: ஒரு துருப்பிடிக்காத எஃகு கேட் வால்வை நிறுவும் முன் எவ்வாறு சேமிக்க வேண்டும்?

வால்வு ஒரு சுத்தமான மற்றும் உலர்ந்த இடத்தில் வைக்கப்படும் விளிம்பு பாதுகாப்பாளர்களுடன் சேமிக்கப்பட வேண்டும். அரிக்கும் பொருட்கள், அதிகப்படியான ஈரப்பதம், தாக்கம் மற்றும் உட்புற சீல் பரப்புகளில் மாசுபடுவதைத் தவிர்க்கவும். சேமிப்பு மற்றும் கையாளுதலின் போது பெரிய வால்வுகள் சரியான முறையில் ஆதரிக்கப்பட வேண்டும்.

Q4: கேட் வால்வு நிறுவப்பட்ட பிறகு என்ன கசிவு ஏற்படலாம்?

சாத்தியமான காரணங்களில் சேதமடைந்த சீல் மேற்பரப்புகள், பொருத்தமற்ற கேஸ்கெட்டை நிறுவுதல், வால்வுக்குள் வெளிநாட்டு பொருட்கள், தவறான மூடல் செயல்பாடு அல்லது குழாய் சீரமைப்பு சிக்கல்கள் ஆகியவை அடங்கும். கணினி பாதுகாப்பாக தனிமைப்படுத்தப்பட்ட பிறகு ஆய்வு மற்றும் அழுத்தம் சோதனை மூலம் உண்மையான காரணத்தை தீர்மானிக்க வேண்டும்.

Q5: பைப்லைன் வரைபடத்தின்படி ANSI 150LB துருப்பிடிக்காத ஸ்டீல் கேட் வால்வை வழங்க முடியுமா?

ஆம். வால்வு அளவு, நேருக்கு நேர் பரிமாணங்கள், விளிம்பு ஏற்பாடு, இயக்க நிலை, பொருள் உள்ளமைவு மற்றும் பிற இணைப்புத் தேவைகள் ஆகியவை உற்பத்திக்கு முன் பைப்லைன் வரைபடத்திற்கு எதிராக மதிப்பாய்வு செய்யப்படலாம். நிலையான நிறுவல் பரிமாணங்களைக் கொண்ட மாற்று வால்வுகள் மற்றும் திட்டங்களுக்கு இது மிகவும் பயனுள்ளதாக இருக்கும்.

Q6: ஏற்கனவே உள்ள கேட் வால்வுக்கு மாற்றாக வால்வை பயன்படுத்த முடியுமா?

ஆம், மாற்று வால்வு தேவையான அளவு, அழுத்தம் வகுப்பு, நேருக்கு நேர் பரிமாணம், விளிம்பு இணைப்பு, பொருள் விவரக்குறிப்பு, இயக்க முறை மற்றும் நிறுவல் இடம் ஆகியவற்றுடன் பொருந்துகிறது. தற்போதுள்ள வால்வு வரைபடங்கள், பெயர்ப்பலகை தகவல் அல்லது பரிமாணத் தரவு ஆகியவை உள்ளமைவு உறுதிப்படுத்தலுக்குப் பயன்படுத்தப்படலாம்.

Q7: வால்வின் சேவை வாழ்க்கையை எவ்வாறு பராமரிக்கலாம்?

வால்வை அதன் குறிப்பிட்ட அழுத்தம் மற்றும் வெப்பநிலை வரம்புகளுக்குள் இயக்கவும், தேவையில்லாமல் மீண்டும் மீண்டும் சைக்கிள் ஓட்டுவதைத் தவிர்க்கவும், தண்டு மற்றும் இயக்க பொறிமுறையை பொருத்தமான நிலையில் வைத்திருக்கவும், குழாய் பராமரிப்பு அட்டவணையின்படி அவ்வப்போது வால்வை ஆய்வு செய்யவும். ஏதேனும் அசாதாரண கசிவு அல்லது இயக்க எதிர்ப்பை உடனடியாக விசாரிக்க வேண்டும்.

Q8: ஆர்டர் செய்வதற்கு முன் என்ன தொழில்நுட்பத் தகவலை உறுதிப்படுத்த வேண்டும்?

முக்கிய தகவலில் பெயரளவு அளவு, அழுத்தம் வகுப்பு, இறுதி இணைப்பு, நேருக்கு நேர் பரிமாணம், உடல் மற்றும் டிரிம் பொருட்கள், இருக்கை உள்ளமைவு, இயக்க முறை, சேவை ஊடகம், அழுத்தம், வெப்பநிலை, பொருந்தக்கூடிய தரநிலைகள் மற்றும் ஏதேனும் சிறப்பு ஆய்வு அல்லது ஆவணத் தேவைகள் ஆகியவை அடங்கும்.
