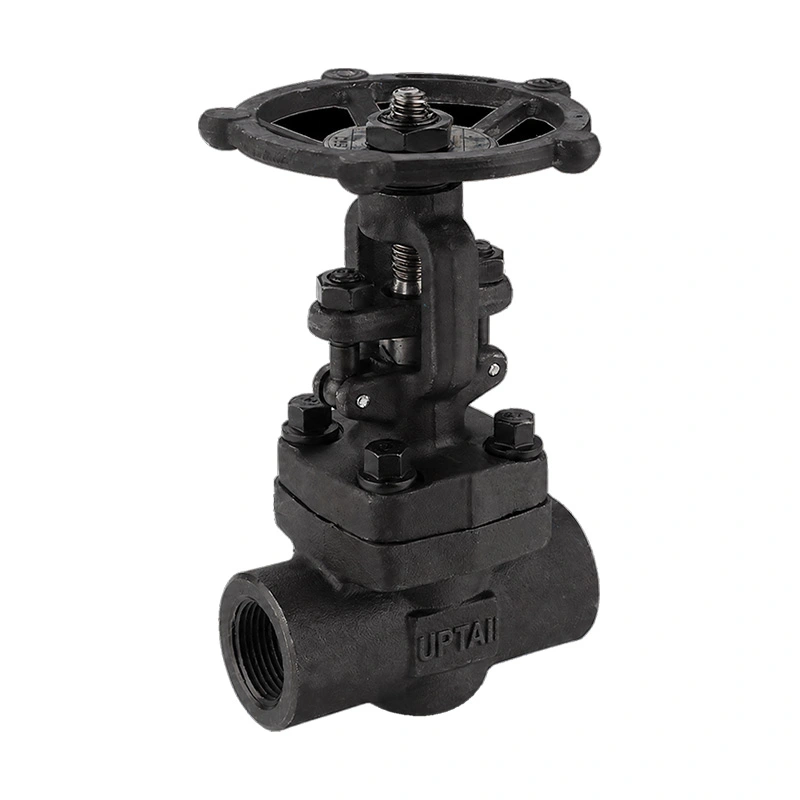

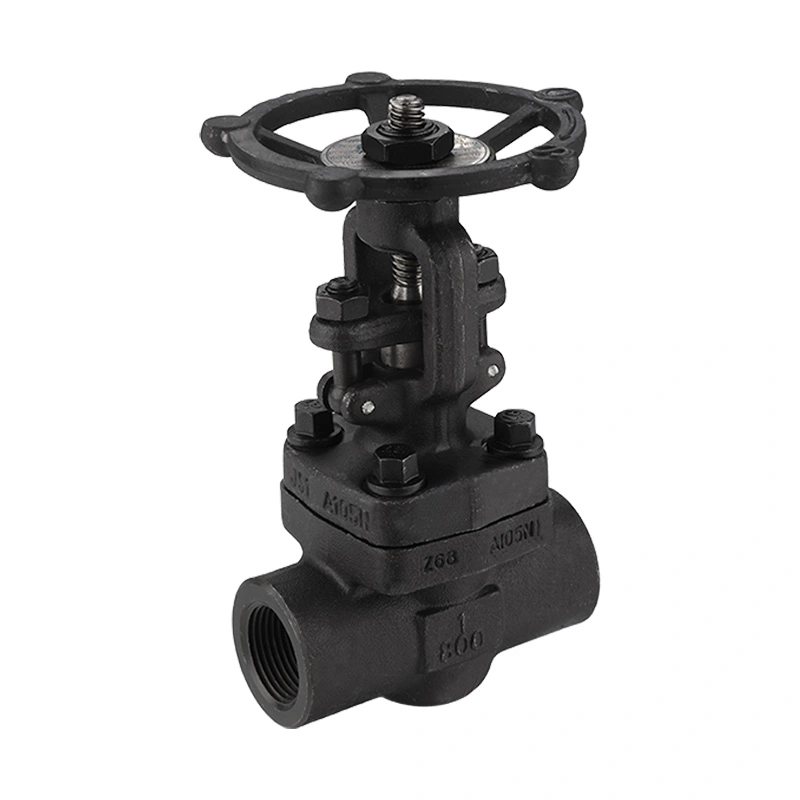

போலி கார்பன் ஸ்டீல் கேட் வால்வு 800LB

போலி கார்பன் ஸ்டீல் கேட் வால்வு 800LB என்பது சிறிய துளை தொழில்துறை குழாய்களுக்கான ஒரு போலி கேட் வால்வு ஆகும். இது ASTM A105N உடல், OS&Y ஸ்டெம் ஏற்பாடு, போல்ட் போனட் மற்றும் ஹேண்ட்வீல் செயல்பாடு ஆகியவற்றைப் பயன்படுத்துகிறது. NPT, BSP மற்றும் சாக்கெட்-வெல்ட் இணைப்புகள் வெவ்வேறு குழாய் அமைப்புகளுக்குக் கிடைக்கின்றன.

சீனாவின் ஜெஜியாங்கில் உள்ள வென்சோவில் ஷாங்டாய் தொழில்துறை வால்வுகளை உற்பத்தி செய்கிறது. உற்பத்தி செயல்பாட்டில் எந்திரம், அசெம்பிளி, அழுத்தம் சோதனை, ஆய்வு, குறியிடுதல் மற்றும் பேக்கேஜிங் ஆகியவை அடங்கும். வால்வு விவரக்குறிப்புகள் தேவையான அளவு, இணைப்பு, நடுத்தர, அழுத்தம், வெப்பநிலை மற்றும் பொருள் தேவைகள் ஆகியவற்றிலிருந்து உறுதிப்படுத்தப்படலாம்.

முக்கிய பரிமாணங்கள்

வால்வு கட்டுமானம்

வால்வு உடல் ASTM A105N போலி கார்பன் எஃகு மூலம் செய்யப்படுகிறது. பானட் உடலுடன் போல்ட் செய்யப்பட்டு, கோடு தனிமைப்படுத்தப்பட்டு, அழுத்தத்தை குறைத்த பிறகு உட்புற பாகங்களை அணுக அனுமதிக்கிறது.

OS&Y ஸ்டெம்

வெளிப்புற திருகு மற்றும் நுகம் வடிவமைப்பு வால்வு உடலுக்கு வெளியே தண்டு வைக்கிறது. செயல்பாட்டின் போது தண்டு இயக்கத்தைக் காணலாம், இது வால்வு நிலையின் எளிய காட்சி அறிகுறியையும் வழங்குகிறது.

திட ஆப்பு

ஓட்டப் பாதையை மூட ஆப்பு செங்குத்தாக நகரும். கேட் வால்வு தனிமைப்படுத்தும் சேவைக்காக வடிவமைக்கப்பட்டுள்ளது மற்றும் பொதுவாக முழுமையாக திறந்த அல்லது முழுமையாக மூடிய நிலையில் இயக்கப்படுகிறது.

தண்டு மற்றும் இருக்கை பொருட்கள்

பட்டியலிடப்பட்ட தண்டு பொருள் ASTM A182 F6a ஆகும். வட்டு ASTM A-276 Gr இல் கிடைக்கிறது. 420 விருப்பமான ஸ்டெல்லைட் 6 கடின எதிர்கொள்ளும் உள்ளமைவுடன், பட்டியலிடப்பட்ட இருக்கை பொருள் ASTM A-276 Gr ஆகும். 410.

அழுத்தம் மற்றும் வெப்பநிலை

வால்வு 1975 PSI இன் பட்டியலிடப்பட்ட அதிகபட்ச வேலை அழுத்தத்துடன் CL800 என மதிப்பிடப்பட்டுள்ளது. பொருந்தக்கூடிய வேலை அழுத்தம் வெப்பநிலை, பொருள், அளவு மற்றும் தொடர்புடைய அழுத்தம்-வெப்பநிலை மதிப்பீட்டைப் பொறுத்தது. பிரஷர் கிளாஸ் மட்டும் இல்லாமல் உண்மையான இயக்க நிலைமைகளைப் பயன்படுத்தி வால்வு தேர்ந்தெடுக்கப்பட வேண்டும்.

பட்டியலிடப்பட்ட வெப்பநிலை வரம்பு -29ºc + 425ºc. வால்வு உயர்ந்த வெப்பநிலையில் பயன்படுத்தப்படும் போது இருக்கை, தண்டு, பேக்கிங் மற்றும் பிற உள் பொருட்கள் இணக்கத்தன்மையை சரிபார்க்க வேண்டும்.

இறுதி இணைப்பு விருப்பங்கள்

வால்வு NPT, BSP அல்லது சாக்கெட்-வெல்ட் முனைகளுடன் வழங்கப்படலாம். இணைப்பு குழாய் விவரக்குறிப்பு மற்றும் நிறுவல் முறையுடன் பொருந்த வேண்டும்.

NPT

பட்டியலிடப்பட்ட ASME B1.20.1 இணைப்பு தரத்தின்படி NPT திரிக்கப்பட்ட முனைகள் குறிப்பிடப்படுகின்றன. நிறுவலுக்கு முன் நூல் அளவு மற்றும் இனச்சேர்க்கை கூறுகள் சரிபார்க்கப்பட வேண்டும்.

பி.எஸ்.பி

இணக்கமான BSP நூல்களைப் பயன்படுத்தி குழாய் அமைப்புகளுக்கு BSP முனைகள் கிடைக்கின்றன. ஆர்டர் செய்யும் போது தேவையான நூல் கட்டமைப்பு உறுதிப்படுத்தப்பட வேண்டும்.

சாக்கெட் வெல்ட்

வெல்டட் இணைப்பு தேவைப்படும் சிறிய துளை குழாய்களுக்கு சாக்கெட்-வெல்ட் முனைகள் பொருத்தமானவை. வெல்டிங் நடைமுறைகள் பொருந்தக்கூடிய குழாய் விவரக்குறிப்புகளைப் பின்பற்ற வேண்டும்.

NACE தேவைகள்

விவரக்குறிப்பு NACE MR0175 / ISO 15156 பட்டியலிடுகிறது. புளிப்பு-சேவை பயன்பாடுகளுக்கு, வால்வு பொருட்கள் மற்றும் உற்பத்தித் தேவைகள் உண்மையான சேவை நிலைமைகள் மற்றும் திட்ட விவரக்குறிப்புகளுக்கு எதிராக மதிப்பாய்வு செய்யப்பட வேண்டும்.

NACE இணக்கம் தேவைப்படும் இடங்களில், தேவையான பொருள் தரங்கள், கடினத்தன்மை வரம்புகள், ஆய்வுத் தேவைகள் மற்றும் ஆவணங்கள் ஆகியவை உற்பத்திக்கு முன் உறுதிப்படுத்தப்பட வேண்டும்.

வழக்கமான பயன்பாடுகள்

எண்ணெய் மற்றும் எரிவாயு:அப்ஸ்ட்ரீம், டவுன்ஸ்ட்ரீம் மற்றும் ப்ராசஸ் பைப்பிங்கில் சிறிய துளை தனிமைப்படுத்தும் புள்ளிகள்.

சுத்திகரிப்பு மற்றும் பெட்ரோ கெமிக்கல்:செயல்முறை வரிகள், பயன்பாட்டு குழாய்கள் மற்றும் கைமுறையாக தனிமைப்படுத்தல் தேவைப்படும் உபகரண இணைப்புகள்.

மின் உற்பத்தி:குறிப்பிட்ட அழுத்தம் மற்றும் வெப்பநிலை வரம்புகளுக்குள் தேர்ந்தெடுக்கப்பட்ட நீராவி, கொதிகலன் மற்றும் பயன்பாட்டுக் கோடுகள்.

தொழில்துறை உபகரணங்கள்:திரிக்கப்பட்ட அல்லது சாக்கெட்-வெல்ட் இணைப்புகளைப் பயன்படுத்தி காம்பாக்ட் பைப்பிங் அசெம்பிளிகள் மற்றும் செயல்முறை உபகரணங்கள்.

தேர்வு புள்ளிகள்

ஆர்டர் செய்வதற்கு முன் வால்வு அளவு, இணைப்பு வகை, இயக்க அழுத்தம், வெப்பநிலை, நடுத்தர மற்றும் பொருள் தேவைகளை உறுதிப்படுத்தவும். புளிப்பு சேவை பயன்பாடுகளுக்கு, பொருந்தக்கூடிய NACE விவரக்குறிப்பை வழங்கவும். திரிக்கப்பட்ட இணைப்புகளுக்கு, நூல் வகை மற்றும் அளவை உறுதிப்படுத்தவும். சாக்கெட்-வெல்ட் இணைப்புகளுக்கு, குழாய் பரிமாணங்கள் மற்றும் வெல்டிங் தேவைகளை உறுதிப்படுத்தவும்.

வால்வு தனிமைப்படுத்துவதற்காக வடிவமைக்கப்பட்டுள்ளது. பயன்பாட்டிற்கு தொடர்ச்சியான ஓட்ட ஒழுங்குமுறை தேவைப்பட்டால், தேர்வுக்கு முன் இயக்க முறை மற்றும் வால்வு வகை மதிப்பாய்வு செய்யப்பட வேண்டும்.

நிறுவல் மற்றும் பராமரிப்பு

நிறுவலுக்கு முன் வால்வு மற்றும் இணைப்பு முனைகளை ஆய்வு செய்யவும். வால்வு நிறுவத் தயாராக இருக்கும் போது மட்டுமே உட்புற மேற்பரப்புகளை சுத்தமாக வைத்திருங்கள் மற்றும் பாதுகாப்பு அட்டைகளை அகற்றவும்.

திரிக்கப்பட்ட இணைப்புகள் அதிகப்படியான இறுக்கமின்றி குறிப்பிட்ட சீல் முறையைப் பயன்படுத்தி கூடியிருக்க வேண்டும். சாக்கெட்-வெல்ட் பதிப்புகளுக்கு, வெல்டிங் செயல்முறை வெப்ப உள்ளீட்டைக் கட்டுப்படுத்த வேண்டும் மற்றும் பொருந்தக்கூடிய குழாய் தேவைகளைப் பின்பற்ற வேண்டும்.

நிறுவிய பின், ஹேண்ட்வீலை இயக்கவும் மற்றும் முழுமையான திறப்பு மற்றும் மூடும் பயணத்தை சரிபார்க்கவும். பராமரிப்புக்கு முன், குழாயை தனிமைப்படுத்தி, அழுத்தத்தை குறைக்கவும். தண்டு, பேக்கிங் பகுதி, பானட் இணைப்பு, கை சக்கரம் மற்றும் சீல் செய்யும் பரப்புகளை ஆய்வு செய்ய வேண்டும்.

சோதனை மற்றும் ஆவணப்படுத்தல்

வால்வு API 602 இன் படி வடிவமைக்கப்பட்டு தயாரிக்கப்படுகிறது, API 598 சோதனை மற்றும் ஆய்வுக்காக குறிப்பிடப்பட்டுள்ளது. ஆய்வில் பொருள் சோதனைகள், பரிமாண ஆய்வு, ஷெல் சோதனை, இருக்கை கசிவு சோதனை, இயக்க சோதனைகள் மற்றும் இறுதி ஆய்வு ஆகியவை அடங்கும்.

பொருள் தகவல், பரிமாணத் தரவு, வரைபடங்கள், ஆய்வுப் பதிவுகள் மற்றும் சோதனை ஆவணங்கள் ஆகியவை ஆர்டர் தேவைகளுக்கு ஏற்ப வழங்கப்படலாம்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: போலி கார்பன் ஸ்டீல் கேட் வால்வு 800LB என்றால் என்ன?

ஒரு போலி கார்பன் ஸ்டீல் கேட் வால்வு 800LB என்பது உயர் அழுத்த சிறிய துளை குழாய்களுக்கான போலி கேட் வால்வு ஆகும். இது ஒரு போலி கார்பன் எஃகு உடல் மற்றும் பைப்லைன் தனிமைப்படுத்த ஒரு கேட் வகை மூடல் உறுப்பு பயன்படுத்துகிறது. பட்டியலிடப்பட்ட உள்ளமைவில் OS&Y செயல்பாடு, ஒரு போல்ட் போனட், ஹேண்ட்வீல் செயல்பாடு மற்றும் NPT, BSP அல்லது சாக்கெட்-வெல்ட் இணைப்புகள் ஆகியவை அடங்கும்.

Q2: OS&Y மற்றும் மறைக்கப்பட்ட தண்டு வடிவமைப்பிற்கு என்ன வித்தியாசம்?

OS&Y வடிவமைப்பில், தண்டு வால்வு உடலுக்கு வெளியே நிலைநிறுத்தப்பட்டு செயல்பாட்டின் போது தெரியும்படி நகர்கிறது. ஒரு மறைக்கப்பட்ட-தண்டு வடிவமைப்பு வால்வு உடலுக்குள் தண்டு இயக்கத்தை வைத்திருக்கிறது. OS&Y ஏற்பாடு தோராயமான வால்வு நிலையை பார்வைக்கு அடையாளம் காண்பதை எளிதாக்குகிறது.

Q3: சாக்கெட்-வெல்ட் இணைப்பை எப்போது தேர்ந்தெடுக்க வேண்டும்?

வெல்டட் இணைப்பு தேவைப்படும் சிறிய துளை குழாய் அமைப்புகளுக்கு சாக்கெட்-வெல்ட் முனைகள் கருதப்படலாம். குழாய் அளவு, சுவர் தடிமன், வெல்டிங் செயல்முறை மற்றும் திட்ட குழாய் தரநிலை ஆகியவை தேர்வுக்கு முன் உறுதிப்படுத்தப்பட வேண்டும்.

Q4: வால்வுக்கு வழக்கமான லூப்ரிகேஷன் தேவையா?

லூப்ரிகேஷன் தேவைகள் வால்வு வடிவமைப்பு மற்றும் இயக்க நிலைமைகளைப் பொறுத்தது. தண்டு மற்றும் இயக்க கூறுகள் உற்பத்தியாளரின் பராமரிப்பு அறிவுறுத்தல்களின்படி பராமரிக்கப்பட வேண்டும், மேலும் சீல் செய்யும் கூறுகளுக்கு பொருத்தமற்ற லூப்ரிகண்டுகளைப் பயன்படுத்தக்கூடாது.

Q5: தண்டைச் சுற்றி வெளிப்புறக் கசிவை ஏற்படுத்துவது எது?

தண்டு பகுதி கசிவு என்பது பேக்கிங் நிலை, தண்டு மேற்பரப்பு நிலை, முறையற்ற சரிசெய்தல் அல்லது கூறு தேய்மானம் ஆகியவற்றுடன் தொடர்புடையதாக இருக்கலாம். பேக்கிங் பகுதியை ஆய்வு செய்வதற்கு அல்லது சேவை செய்வதற்கு முன், வால்வு தனிமைப்படுத்தப்பட்டு அழுத்தத்தை குறைக்க வேண்டும்.

Q6: இந்த வால்வை மற்ற பொருட்களுடன் தனிப்பயனாக்க முடியுமா?

பிற பொருள் கட்டமைப்புகள் கோரிக்கையின் பேரில் கிடைக்கும். தேவையான உடல், வட்டு, தண்டு, இருக்கை மற்றும் பிற பொருட்கள் நடுத்தர, அழுத்தம், வெப்பநிலை, அரிப்பு நிலைமைகள் மற்றும் பொருந்தக்கூடிய தரநிலைகளுக்கு ஏற்ப குறிப்பிடப்பட வேண்டும்.

Q7: மேற்கோளுக்கு என்ன தகவல் வழங்கப்பட வேண்டும்?

வால்வு அளவு, இணைப்பு வகை, நடுத்தர, இயக்க அழுத்தம், வெப்பநிலை, அளவு, பொருள் தேவைகள், பொருந்தினால் NACE தேவைகள் மற்றும் ஏதேனும் பொருந்தக்கூடிய வரைபடங்கள் அல்லது திட்ட விவரக்குறிப்புகள் ஆகியவற்றை வழங்கவும்.
