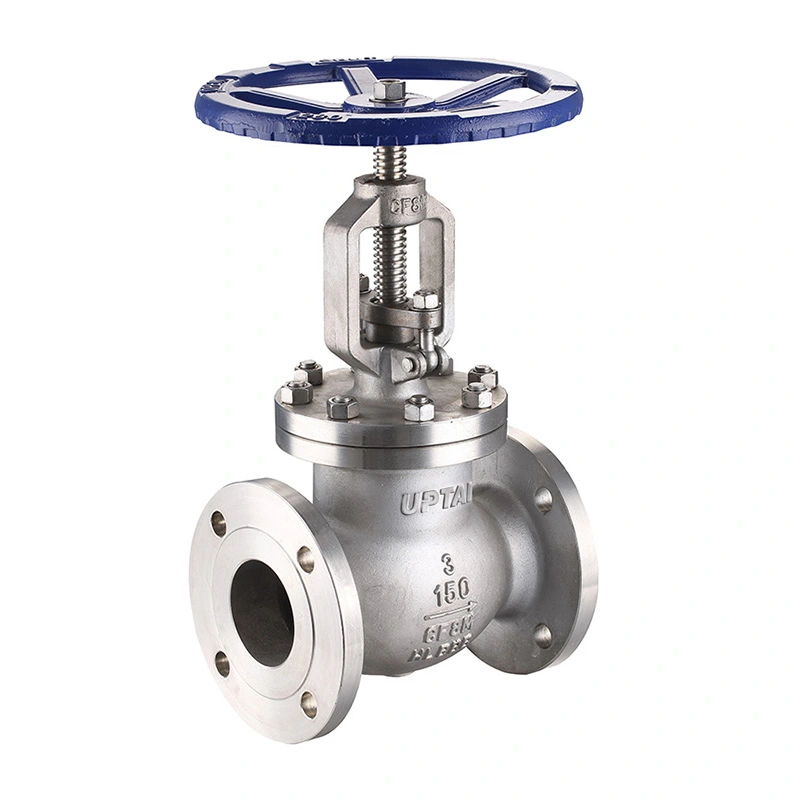

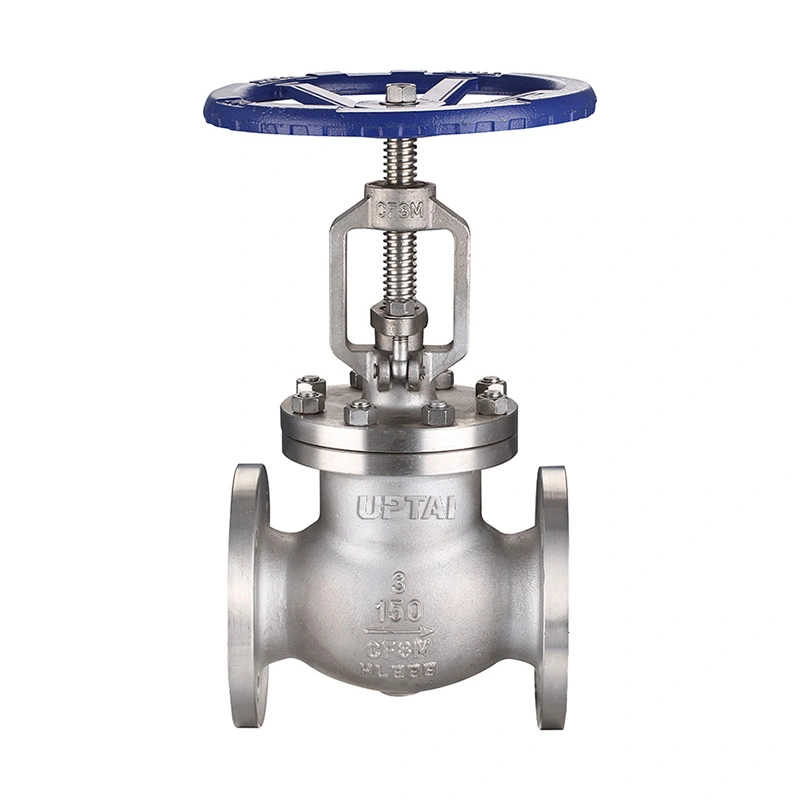

ANSI ஸ்டாண்டர்ட் Flanged Globe Valve

ANSI ஸ்டாண்டர்ட் Flanged Globe Valve என்பது 150 ஆம் வகுப்பு துருப்பிடிக்காத எஃகு குளோப் வால்வு ஆகும், அங்கு ஓட்டம் ஒழுங்குபடுத்துதல் மற்றும் மூடுதல் ஆகியவை தேவைப்படுகின்றன. ஓட்டப் பகுதியை மாற்ற அதன் வட்டு இருக்கையை நோக்கி நகர்கிறது, இது ஒரு எளிய தனிமை வால்வை விட அதிக கட்டுப்படுத்தப்பட்ட ஓட்டம் சரிசெய்தல் தேவைப்படும் பயன்பாடுகளுக்கு ஏற்றதாக அமைகிறது.

ஷாங்டாய் இந்த வால்வை RF-இணக்கமான விளிம்பு முனைகள் மற்றும் ஹேண்ட்வீல் இயக்கத்துடன் வழங்குகிறது. கிடைக்கக்கூடிய உள்ளமைவில் CF8/CF8M உடல் மற்றும் வட்டு பொருட்கள், F304/F316 தண்டுகள் மற்றும் பட்டியலிடப்பட்ட இருக்கை விருப்பங்கள் ஆகியவை அடங்கும். தொழில்துறை குழாய் மற்றும் செயல்முறை உபகரணங்களுக்கு 2" முதல் 18" வரையிலான அளவுகளில் வால்வு கிடைக்கிறது.

முக்கிய பரிமாணங்கள்

வால்வு வடிவமைப்பு

வட்டு மற்றும் இருக்கை

வட்டு வால்வு அச்சில் பயணித்து, ஓட்டத்தை நிறுத்த இருக்கைக்கு எதிராக மூடுகிறது. வட்டை உயர்த்துவது ஓட்டப் பாதையை அதிகரிக்கிறது, அதே நேரத்தில் அதைக் குறைக்கிறது அல்லது பத்தியை மூடுகிறது. இந்த நேரியல் இயக்கம் வால்வை த்ரோட்லிங் மற்றும் ஷட்-ஆஃப் சேவை இரண்டிற்கும் பயன்படுத்த அனுமதிக்கிறது.

துருப்பிடிக்காத எஃகு பொருட்கள்

உடல் மற்றும் வட்டு ASTM A351 CF8 அல்லது CF8M இல் கிடைக்கும். ஸ்டெம் விருப்பங்களில் ASTM A182 F304 மற்றும் F316 ஆகியவை அடங்கும். குறிப்பிடப்பட்ட இருக்கை பொருட்கள் ASTM A182 F304 மற்றும் ASTM A351 CF8M உடன் ஸ்டெல்லைட் 6. தேர்ந்தெடுக்கப்பட்ட பொருள் கலவை செயல்முறை நடுத்தர மற்றும் இயக்க வெப்பநிலையுடன் பொருந்த வேண்டும்.

ஹேண்ட்வீல் ஆபரேஷன்

கை சக்கரம் வட்டு நிலையின் கைமுறை கட்டுப்பாட்டை வழங்குகிறது. செயல்முறை தேவைக்கு ஏற்ப வால்வை திறக்கலாம், மூடலாம் அல்லது இடைநிலை நிலைக்கு சரிசெய்யலாம். ஹேண்ட்வீல் இயக்க கடினமாக இருந்தால், வால்வை கட்டாயப்படுத்தக்கூடாது.

Flanged இணைப்பு

பொருத்தப்பட்ட பைப்லைன் விளிம்புகளுடன் இணைக்க வால்வு RF-இணக்கமான விளிம்பு முனைகளைப் பயன்படுத்துகிறது. குறிப்பிடப்பட்ட இணைப்பு தரநிலை ASME B16.5 ஆகும், அதே சமயம் நேருக்கு நேர் பரிமாணம் பட்டியலிடப்பட்ட ASME B16.10 தேவையைப் பின்பற்றுகிறது.

Flanged நிறுவல் குழாய் வெட்டாமல் குழாயிலிருந்து வால்வை அகற்ற அனுமதிக்கிறது. நிறுவும் முன், விளிம்பு அளவு, அழுத்தம் வகுப்பு, கேஸ்கெட், போல்டிங் மற்றும் நேருக்கு நேர் பரிமாணத்தை சரிபார்க்கவும். வால்வு மீது அதிக இயந்திர சுமை வைப்பதைத் தவிர்க்க பைப்லைன் சரியாக சீரமைக்கப்பட வேண்டும்.

அழுத்தம் மற்றும் வெப்பநிலை

வால்வு CL150 ஆக அதிகபட்சமாக 285 PSI வேலை அழுத்தத்துடன் குறிப்பிடப்பட்டுள்ளது. அழுத்தம்-வெப்பநிலை மதிப்பீடு பொருள் மற்றும் இயக்க வெப்பநிலையுடன் மாறுபடும், எனவே வால்வைத் தேர்ந்தெடுக்கும்போது உண்மையான சேவை நிலைமைகளைக் கருத்தில் கொள்ள வேண்டும்.

பட்டியலிடப்பட்ட வெப்பநிலை வரம்பு -29°C முதல் +120°C வரை. வெப்பநிலை வரம்புகளுக்கு அருகில் வால்வு பயன்படுத்தப்படும் போது இருக்கை மற்றும் பிற சீல் கூறுகள் மிகவும் முக்கியம்.

நீராவி, சூடான நீர், எண்ணெய், எரிவாயு மற்றும் இரசாயன சேவைக்கு, தேர்ந்தெடுக்கப்பட்ட வால்வு கட்டமைப்பிற்கு எதிராக நடுத்தர வெப்பநிலை, அழுத்தம் மற்றும் பொருள் பொருந்தக்கூடிய தன்மையை சரிபார்க்க வேண்டும்.

NACE சேவை

விவரக்குறிப்பில் NACE MR0175 / ISO 15156 அடங்கும். புளிப்பு-சேவை பயன்பாடுகளுக்காக வால்வு இருக்கும் இடத்தில், பொருள் தரங்கள் மற்றும் பொருந்தக்கூடிய NACE தேவைகள் உண்மையான சேவை நிலைமைகளுடன் பொருந்த வேண்டும்.

அத்தகைய பயன்பாடுகளுக்கு, திட்ட விவரக்குறிப்பு பொருள் நிலை, கடினத்தன்மை, ஆய்வு மற்றும் துணை ஆவணங்களுக்கான தேவைகளையும் வரையறுக்கலாம்.

விண்ணப்பங்கள்

நீராவி மற்றும் பயன்பாட்டுக் கோடுகள்:இணக்கமான நீராவி, மின்தேக்கி மற்றும் பயன்பாட்டு குழாய்களில் ஓட்டம் சரிசெய்தல் மற்றும் மூடுவதற்குப் பயன்படுத்தப்படுகிறது.

எண்ணெய் மற்றும் எரிவாயு:கைமுறை ஓட்டக் கட்டுப்பாடு அல்லது தனிமைப்படுத்தல் தேவைப்படும் செயல்முறை மற்றும் பயன்பாட்டு வரிகளில் பயன்படுத்தப்படுகிறது.

பெட்ரோ கெமிக்கல் அமைப்புகள்:த்ரோட்லிங் அல்லது ஷட்-ஆஃப் தேவைப்படும்போது இணக்கமான எண்ணெய், எரிவாயு மற்றும் செயல்முறை திரவங்களுக்கு ஏற்றது.

நீர் சிகிச்சை:இணக்கமான நீர் மற்றும் திரவ ஊடகங்களைக் கட்டுப்படுத்துவதற்கான செயல்முறை மற்றும் பயன்பாட்டு குழாய்களில் பயன்படுத்தப்படுகிறது.

மின் உற்பத்தி:குறிப்பிட்ட அழுத்தம் மற்றும் வெப்பநிலை வரம்பிற்குள் தேர்ந்தெடுக்கப்பட்ட துணை மற்றும் பயன்பாட்டு குழாய்களுக்கு பொருந்தும்.

பொது தொழில்துறை குழாய்கள்:செயல்முறை உபகரணங்கள், பம்ப் அமைப்புகள் மற்றும் கையேடு ஓட்டம் சரிசெய்தல் தேவைப்படும் பிற குழாய்களில் பயன்படுத்தப்படுகிறது.

தேர்வு மற்றும் நிறுவல்

வால்வு தேர்வு குழாய் அளவு, அழுத்தம் வர்க்கம், நடுத்தர, இயக்க அழுத்தம் மற்றும் வெப்பநிலை தொடங்குகிறது. உடல், வட்டு, தண்டு மற்றும் இருக்கை பொருட்கள் பின்னர் சேவை நிலைமைகளுக்கு ஏற்ப தேர்ந்தெடுக்கப்படுகின்றன.

மாற்றுப் பயன்பாடுகளுக்கு, தற்போதுள்ள வால்வு அளவு, விளிம்பு பரிமாணங்கள், நேருக்கு நேர் நீளம் மற்றும் இயக்க ஏற்பாடு ஆகியவற்றை ஆர்டர் செய்வதற்கு முன் புதிய வால்வுடன் ஒப்பிட வேண்டும்.

நிறுவலின் போது, ​​விளிம்பு முகங்களை சுத்தமாக வைத்து, குறிப்பிட்ட கேஸ்கெட் மற்றும் போல்டிங்கைப் பயன்படுத்தவும். வால்வு நிறுவப்பட்ட பிறகு, ஹேண்ட்வீல் செயல்பாட்டைச் சரிபார்த்து, அசாதாரண எதிர்ப்பு இல்லாமல் வட்டு அதன் முழு வீச்சில் பயணிக்க முடியும் என்பதை உறுதிப்படுத்தவும்.

சோதனை மற்றும் ஆய்வு

பொருள் ஆய்வு

உடல் மற்றும் டிரிம் பொருட்கள் குறிப்பிடப்பட்ட கிரேடுகள் மற்றும் ஆர்டர் தகவலுக்கு எதிராக சரிபார்க்கப்படுகின்றன. தேவைப்படும் போது பொருள் பதிவுகளை வழங்கலாம்.

பரிமாண ஆய்வு

நேருக்கு நேர் பரிமாணங்கள், விளிம்பு பரிமாணங்கள் மற்றும் பிற முக்கிய இயந்திர பரிமாணங்கள் பொருந்தக்கூடிய தயாரிப்பு விவரக்குறிப்புக்கு எதிராக சரிபார்க்கப்படுகின்றன.

அழுத்தம் மற்றும் இருக்கை சோதனை

ஷெல் மற்றும் இருக்கை சோதனைகள் குறிப்பிட்ட ஆய்வு தேவைகளுக்கு ஏற்ப மேற்கொள்ளப்படுகின்றன. ஆர்டர் தேவைகளுக்கு ஏற்ப சோதனை முடிவுகள் மற்றும் ஏற்றுக்கொள்ளும் அளவுகோல்களை ஆவணப்படுத்தலாம்.

இறுதி ஆய்வு

ஏற்றுமதிக்கு முன், வால்வு உடல் நிலை, விளிம்பு மேற்பரப்புகள், கை சக்கர செயல்பாடு, அடையாள அடையாளங்கள் மற்றும் ஒட்டுமொத்த அசெம்பிளிக்காக சரிபார்க்கப்படுகிறது.

பேக்கேஜிங்

ஃபிளேன்ஜ் முகங்கள் மற்றும் பிற இணைப்பு மேற்பரப்புகள் பேக்கிங் செய்வதற்கு முன் பாதுகாக்கப்படுகின்றன. வால்வு அதன் அளவு மற்றும் கப்பல் முறைக்கு ஏற்ப நிரம்பியுள்ளது, இது போக்குவரத்தின் போது தாக்கம் மற்றும் மாசுபாட்டின் அபாயத்தைக் குறைக்கிறது.

ஏற்றுமதி பேக்கேஜிங்கில் அட்டைப்பெட்டிகள், பாதுகாப்புப் பொருட்கள் மற்றும் ப்ளைவுட் பெட்டிகள் ஆகியவை வால்வு பரிமாணங்கள் மற்றும் போக்குவரத்துத் தேவைகளுக்கு ஏற்ப இருக்கலாம். தயாரிப்பு அடையாளங்கள் மற்றும் கப்பல் ஆவணங்கள் ஆர்டரின் படி தயாரிக்கப்படலாம்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: ANSI ஸ்டாண்டர்ட் Flanged Globe Valve எதற்காகப் பயன்படுத்தப்படுகிறது?

ஒரு ANSI ஸ்டாண்டர்ட் Flanged Globe Valve என்பது தொழில்துறை குழாய்களில் இணக்கமான திரவங்களை ஒழுங்குபடுத்துவதற்கும் மூடுவதற்கும் பயன்படுத்தப்படுகிறது. வட்டு மற்றும் இருக்கை வடிவமைப்பு செயல்பாட்டின் போது ஓட்டப் பாதையை சரிசெய்ய அனுமதிக்கிறது, இது ஓட்டக் கட்டுப்பாடு தேவைப்படும் பயன்பாடுகளுக்கு ஏற்றதாக அமைகிறது.

Q2: குளோப் வால்வுக்கும் கேட் வால்வுக்கும் என்ன வித்தியாசம்?

ஒரு குளோப் வால்வு இருக்கையை நோக்கி நகரும் ஒரு வட்டைப் பயன்படுத்துகிறது மற்றும் இது பொதுவாக த்ரோட்லிங் மற்றும் ஓட்டம் சரிசெய்தலுக்குப் பயன்படுத்தப்படுகிறது. ஒரு கேட் வால்வு ஓட்டப் பாதையில் இருந்து வாயிலை நகர்த்துகிறது மற்றும் பொதுவாக தொடர்ச்சியான த்ரோட்டிலிங்கை விட தனிமைப்படுத்த பயன்படுத்தப்படுகிறது.

Q3: இந்த வால்வில் ஏன் விளிம்பு முனைகள் பயன்படுத்தப்படுகின்றன?

Flanged முனைகள் குழாய்க்கு ஒரு போல்ட் இணைப்பை வழங்குகின்றன மற்றும் குழாயை வெட்டாமல் பராமரிப்புக்காக வால்வை அகற்ற அனுமதிக்கின்றன. தரப்படுத்தப்பட்ட விளிம்பு பரிமாணங்கள் தேவைப்படும் தொழில்துறை குழாய் அமைப்புகளில் அவை பொதுவாகப் பயன்படுத்தப்படுகின்றன.

Q4: என்ன பொருட்கள் உள்ளன?

பட்டியலிடப்பட்ட கட்டமைப்பில் உடல் மற்றும் வட்டுக்கான CF8/CF8M, தண்டுக்கு F304/F316 மற்றும் குறிப்பிட்ட இருக்கை பொருள் விருப்பங்கள் ஆகியவை அடங்கும். இயக்க ஊடகம் மற்றும் வெப்பநிலைக்கு ஏற்ப பிற பொருட்களைக் கருத்தில் கொள்ளலாம்.

Q5: வால்வை நீராவிக்கு பயன்படுத்தலாமா?

ஆம், அழுத்தம், வெப்பநிலை மற்றும் பொருள் உள்ளமைவு ஆகியவை குறிப்பிட்ட இயக்க வரம்புகளுக்குள் இருந்தால். இருக்கை மற்றும் சீல் பொருட்கள் உண்மையான நீராவி நிலைமைகளுக்கு சரிபார்க்கப்பட வேண்டும்.

Q6: சரியான வால்வைத் தேர்ந்தெடுக்க என்ன தகவல் தேவை?

முக்கிய தகவலில் குழாய் அளவு, அழுத்தம் வகுப்பு, விளிம்பு நிலை, நடுத்தர, இயக்க அழுத்தம், வெப்பநிலை, பொருள் தேவைகள் மற்றும் ஏதேனும் NACE அல்லது திட்ட-குறிப்பிட்ட தேவைகள் ஆகியவை அடங்கும்.

Q7: வால்வை எவ்வாறு பராமரிக்க வேண்டும்?

வழக்கமான பராமரிப்பின் போது கை சக்கரம், தண்டு, பேக்கிங் பகுதி, விளிம்பு இணைப்பு மற்றும் சீல் நிலை ஆகியவற்றைச் சரிபார்க்கவும். கசிவு அல்லது அசாதாரண இயக்க எதிர்ப்பு ஏற்பட்டால், ஆய்வுக்கு முன் பைப்லைனை தனிமைப்படுத்தி அழுத்தத்தை குறைக்கவும்.
