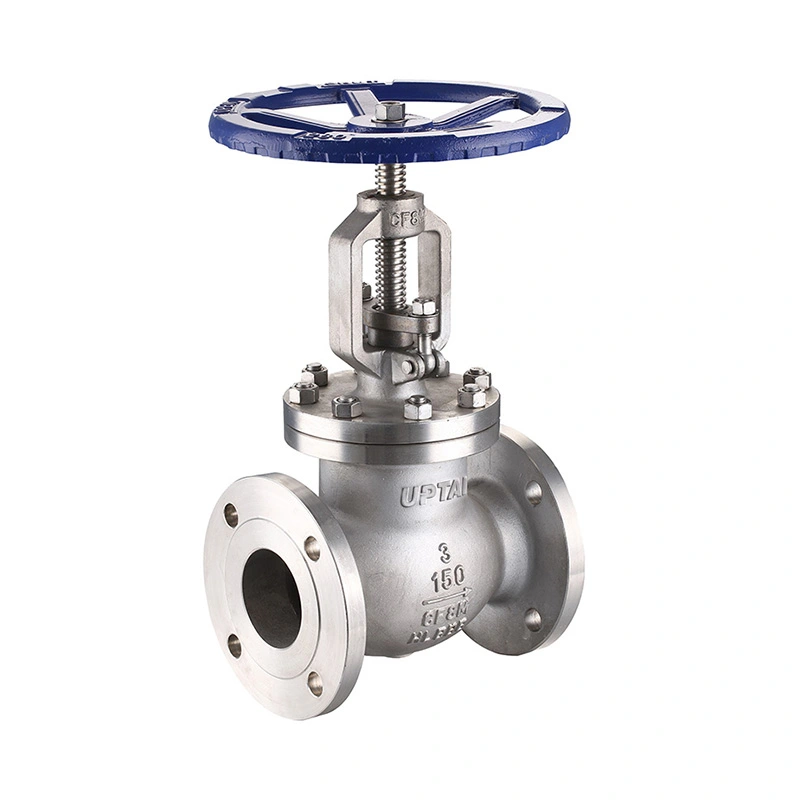

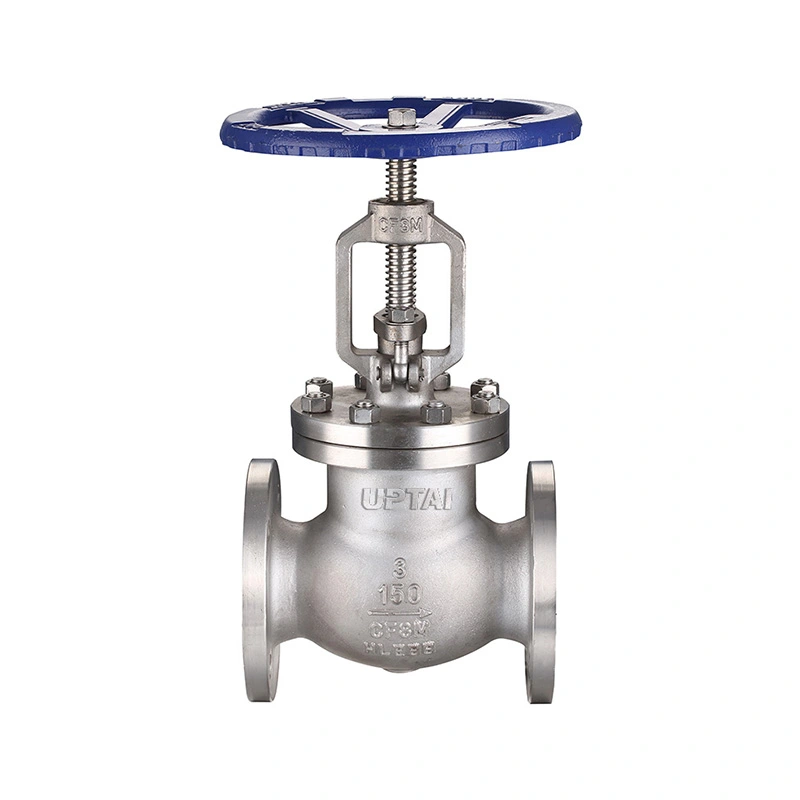

வகுப்பு 150 போலியான துருப்பிடிக்காத எஃகு Flanged Globe Valve

கிளாஸ் 150 ஃபோர்ஜ்டு ஸ்டெயின்லெஸ் ஸ்டீல் ஃபிளேஞ்ட் குளோப் வால்வு என்பது தொழில்துறை குழாய் மற்றும் செயல்முறை உபகரணங்களுக்கான போலியான துருப்பிடிக்காத எஃகு குளோப் வால்வு ஆகும். இது RF-இணக்கமான விளிம்பு முனைகள் மற்றும் ஹேண்ட்வீல் இயக்கத்துடன், நிறுத்தம் மற்றும் ஓட்டம் ஒழுங்குமுறைக்கு நேரியல் நகரும் வட்டு பயன்படுத்துகிறது. வால்வு F304 மற்றும் F316 பொருள் விருப்பங்களுடன் 1/2" முதல் 2" அளவுகளில் கிடைக்கிறது.

போலி உடல், வட்டு, தண்டு மற்றும் இருக்கை பொருட்கள் வேலை செய்யும் ஊடகம், அழுத்தம் மற்றும் வெப்பநிலைக்கு ஏற்ப தேர்ந்தெடுக்கப்படலாம். வால்வு விவரக்குறிப்பில் பொருந்தக்கூடிய சேவை நிலைமைகளுக்கான NACE MR0175 / ISO 15156 தேவைகளும் அடங்கும்.

முக்கிய பரிமாணங்கள்

கட்டுமானம் மற்றும் சேவை நிலைமைகள்

வால்வு உடல் ASTM A182 F304 அல்லது F316 போலி துருப்பிடிக்காத எஃகு மூலம் தயாரிக்கப்படுகிறது. வட்டு வால்வு அச்சில் நகர்கிறது மற்றும் இருக்கைக்கு எதிராக மூடுகிறது. ஹேண்ட்வீலைத் திருப்புவது வட்டு நிலையை மாற்றுகிறது, வால்வை மூடுவதற்கு அல்லது கட்டுப்படுத்தப்பட்ட ஓட்ட சரிசெய்தலுக்குப் பயன்படுத்த அனுமதிக்கிறது.

விவரக்குறிப்பில் பட்டியலிடப்பட்டுள்ளபடி STL#6 விருப்பத்துடன் ASTM A182 F304 அல்லது ASTM A182 F316 இல் டிஸ்க் கிடைக்கிறது. தண்டு மற்றும் இருக்கை F304 அல்லது F316 இல் கிடைக்கும். பொருள் தேர்வு செயல்முறை திரவம், செறிவு, இயக்க வெப்பநிலை மற்றும் அரிப்பு நிலைமைகளை கணக்கில் எடுத்துக்கொள்ள வேண்டும்.

285 PSI இன் பட்டியலிடப்பட்ட அதிகபட்ச வேலை அழுத்தத்துடன் வால்வு CL150 என மதிப்பிடப்பட்டுள்ளது. குறிப்பிட்ட வெப்பநிலை வரம்பு -29℃ + 425℃. இயக்க வெப்பநிலையில் பொருந்தக்கூடிய அழுத்தம்-வெப்பநிலை மதிப்பீட்டிற்கு எதிராக உண்மையான அனுமதிக்கக்கூடிய அழுத்தம் சரிபார்க்கப்பட வேண்டும்.

Flanged இணைப்பு மற்றும் பயன்பாடுகள்

கிளாஸ் 150 ஃபோர்ஜட் ஸ்டெயின்லெஸ் ஸ்டீல் ஃபிளேஞ்ட் குளோப் வால்வு இணைப்பு தரநிலைக்காக குறிப்பிடப்பட்ட ASME B16.5 உடன் RF-இணக்கமான விளிம்பு முனைகளைப் பயன்படுத்துகிறது. flanged இணைப்பு, வால்வை பொருத்தப்பட்ட பைப்லைன் ஃபிளேன்ஜில் போல்ட் செய்து, ஆய்வு அல்லது பராமரிப்பு தேவைப்படும் போது அகற்ற அனுமதிக்கிறது.

நிறுவும் முன், விளிம்பு அளவு, அழுத்தம் வகுப்பு, கேஸ்கெட், போல்டிங் மற்றும் நேருக்கு நேர் பரிமாணத்தை சரிபார்க்கவும். வால்வு இணைப்பில் அதிக இயந்திர சுமைகளைத் தவிர்க்க பைப்லைன் சரியாக சீரமைக்கப்பட வேண்டும்.

வால்வு எண்ணெய் மற்றும் எரிவாயு, பெட்ரோகெமிக்கல், இரசாயன செயலாக்கம், தொழில்துறை பயன்பாடுகள் மற்றும் துருப்பிடிக்காத எஃகு கட்டுமானம் மற்றும் கையேடு ஓட்டக் கட்டுப்பாடு தேவைப்படும் பிற குழாய் அமைப்புகளில் பயன்படுத்தப்படலாம். பொருத்தமான ஊடகங்களில் நீர், நீராவி, காற்று, எண்ணெய் மற்றும் குறிப்பிட்ட அழுத்தம், வெப்பநிலை மற்றும் பொருள் வரம்புகளுக்குள் இணக்கமான செயல்முறை திரவங்கள் இருக்கலாம்.

குளோப் வால்வுகள் பொதுவாக உள் ஓட்ட பாதையின் காரணமாக நேராக தனிமைப்படுத்தப்பட்ட வால்வுகளை விட அதிக அழுத்தம் வீழ்ச்சியைக் கொண்டிருக்கும். தொடர்ச்சியான ஓட்ட ஒழுங்குமுறைக்கு வால்வு பயன்படுத்தப்படும் இடத்தில், தேவையான ஓட்ட விகிதம், அழுத்தம் வீழ்ச்சி மற்றும் இயக்க அதிர்வெண் ஆகியவற்றை அளவிடும் போது கருத்தில் கொள்ள வேண்டும்.

தேர்வு, சோதனை மற்றும் அடிக்கடி கேட்கப்படும் கேள்விகள்

ஆர்டர் செய்யும் போது, ​​வால்வு அளவு, பிரஷர் கிளாஸ், ஃபிளேன்ஜ் ஸ்டாண்டர்ட், மீடியம், ஆப்பரேட்டிங் பிரஷர், வெப்பநிலை, உடல் மற்றும் டிரிம் பொருட்கள், அளவு மற்றும் ஏதேனும் சிறப்பு ஆய்வு அல்லது ஆவணத் தேவைகளை வழங்கவும். மாற்றுப் பயன்பாடுகளுக்கு, ஏற்கனவே உள்ள வால்வு வரைபடங்கள், பெயர்ப்பலகை தகவல் அல்லது நேருக்கு நேர் பரிமாணங்கள் ஆகியவை உள்ளமைவு உறுதிப்படுத்தலுக்குப் பயன்படுத்தப்படலாம்.

விவரக்குறிப்பு வடிவமைப்பு மற்றும் உற்பத்திக்கான API 602, நேருக்கு நேர் பரிமாணங்களுக்கு ASME B16.10, அழுத்தம்-வெப்பநிலை மதிப்பீடுகளுக்கு ASME B16.34 மற்றும் சோதனை மற்றும் ஆய்வுக்கு API 598 ஆகியவற்றை பட்டியலிடுகிறது. ஆய்வில் பொருள் சரிபார்ப்பு, பரிமாண சோதனைகள், ஷெல் சோதனை, இருக்கை கசிவு சோதனை மற்றும் பொருந்தக்கூடிய தேவைகளுக்கு ஏற்ப இறுதி இயக்க ஆய்வு ஆகியவை அடங்கும்.

சீனாவின் ஜெஜியாங்கில் உள்ள வென்சோவில் ஷாங்டாய் தொழில்துறை வால்வுகளை உற்பத்தி செய்கிறது. ஆர்டர் தேவைகளுக்கு ஏற்ப தயாரிப்பு ஆவணங்களுடன் எந்திரம், அசெம்பிளி, சோதனை மற்றும் ஆய்வு ஆகியவற்றை உற்பத்தி உள்ளடக்கியது.

1. போலியான துருப்பிடிக்காத எஃகு குளோப் வால்வு எதற்காகப் பயன்படுத்தப்படுகிறது?

ஒரு போலி துருப்பிடிக்காத எஃகு குளோப் வால்வு கைமுறையாக மூடுவதற்கும் ஓட்டம் ஒழுங்குபடுத்துவதற்கும் பயன்படுத்தப்படுகிறது. வட்டின் நேரியல் இயக்கம் தேவையான ஓட்ட நிலைமைகளுக்கு ஏற்ப திறப்பை சரிசெய்ய அனுமதிக்கிறது.

2. குளோப் வால்வுக்கும் கேட் வால்வுக்கும் என்ன வித்தியாசம்?

ஒரு குளோப் வால்வு இருக்கையை நோக்கி நகரும் ஒரு வட்டைப் பயன்படுத்துகிறது மற்றும் மூடுதல் மற்றும் ஓட்டம் ஒழுங்குமுறை ஆகிய இரண்டிற்கும் ஏற்றது. ஒரு கேட் வால்வு செங்குத்தாக நகரும் ஒரு வாயிலைப் பயன்படுத்துகிறது மற்றும் பொதுவாக முழுமையாகத் திறந்திருக்கும்போது அல்லது முழுமையாக மூடப்படும்போது தனிமைப்படுத்தப்பட்ட சேவைக்காகப் பயன்படுத்தப்படுகிறது.

3. F304 மற்றும் F316 பொருட்களைத் தேர்ந்தெடுக்க முடியுமா?

ஆம். விவரக்குறிப்பு உடல், தண்டு மற்றும் இருக்கைக்கான ASTM A182 F304 மற்றும் F316 விருப்பங்களை பட்டியலிடுகிறது. நடுத்தர, வெப்பநிலை மற்றும் அரிப்பு நிலைமைகளுக்கு ஏற்ப பொருத்தமான பொருள் தேர்ந்தெடுக்கப்பட வேண்டும்.

4. வால்வு தேர்வுக்கு என்ன தகவல் தேவை?

முக்கிய தகவலில் வால்வு அளவு, அழுத்தம் வகுப்பு, விளிம்பு தரநிலை, நடுத்தர, இயக்க அழுத்தம், வெப்பநிலை, பொருள் தேவைகள் மற்றும் ஏதேனும் NACE அல்லது ஆய்வு தேவைகள் ஆகியவை அடங்கும். மாற்று வால்வு உறுதிப்படுத்தலுக்கு ஏற்கனவே உள்ள வரைபடங்களும் வழங்கப்படலாம்.

5. மற்ற பொருட்களை வழங்க முடியுமா?

ஆம். பிற பொருட்கள் கோரிக்கையின் பேரில் கிடைக்கும். சேவை ஊடகம், இயக்க நிலைமைகள் மற்றும் பொருந்தக்கூடிய திட்ட விவரக்குறிப்புகள் ஆகியவற்றின் படி தேவையான பொருள் சேர்க்கை உறுதிப்படுத்தப்பட வேண்டும்.

6. flanged இணைப்பின் செயல்பாடு என்ன?

பக்கவாட்டு இணைப்பு வால்வை பொருத்தப்பட்ட பைப்லைன் விளிம்புகளுக்கு போல்ட் செய்ய அனுமதிக்கிறது. குழாயை வெட்டாமல் ஆய்வு அல்லது பராமரிப்புக்காக குழாயிலிருந்து வால்வை அகற்றவும் இது அனுமதிக்கிறது.

7. கிளாஸ் 150 போலியான துருப்பிடிக்காத எஃகு ஃபிளேஞ்ட் குளோப் வால்வு என்றால் என்ன?

இது ஒரு போலியான துருப்பிடிக்காத எஃகு வால்வு உடலையும் 150-ஆம் வகுப்பு விளிம்பு முனைகளையும் குளோப்-வால்வு வட்டு பொறிமுறையையும் ஒருங்கிணைக்கிறது. இது குறிப்பிட்ட அழுத்தம், வெப்பநிலை மற்றும் பொருள் வரம்புகளுக்குள் இணக்கமான தொழில்துறை திரவங்களுக்காக வடிவமைக்கப்பட்டுள்ளது.
