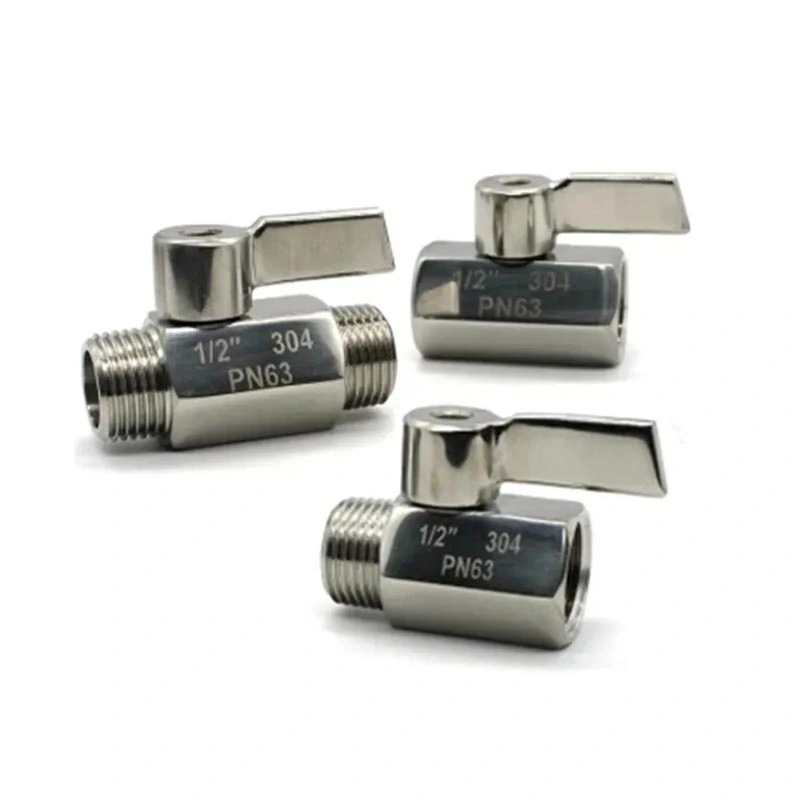

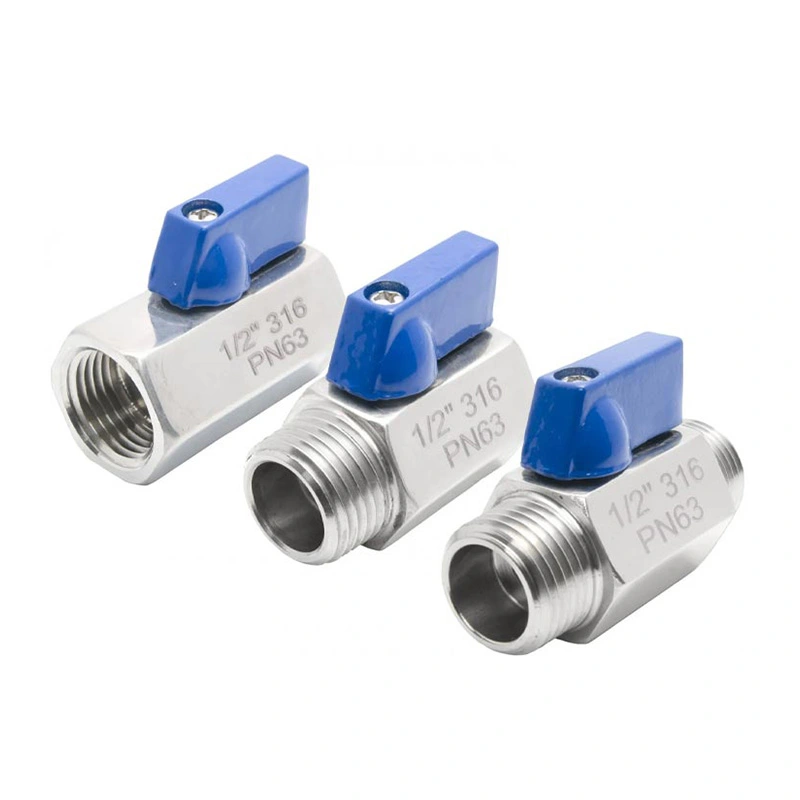

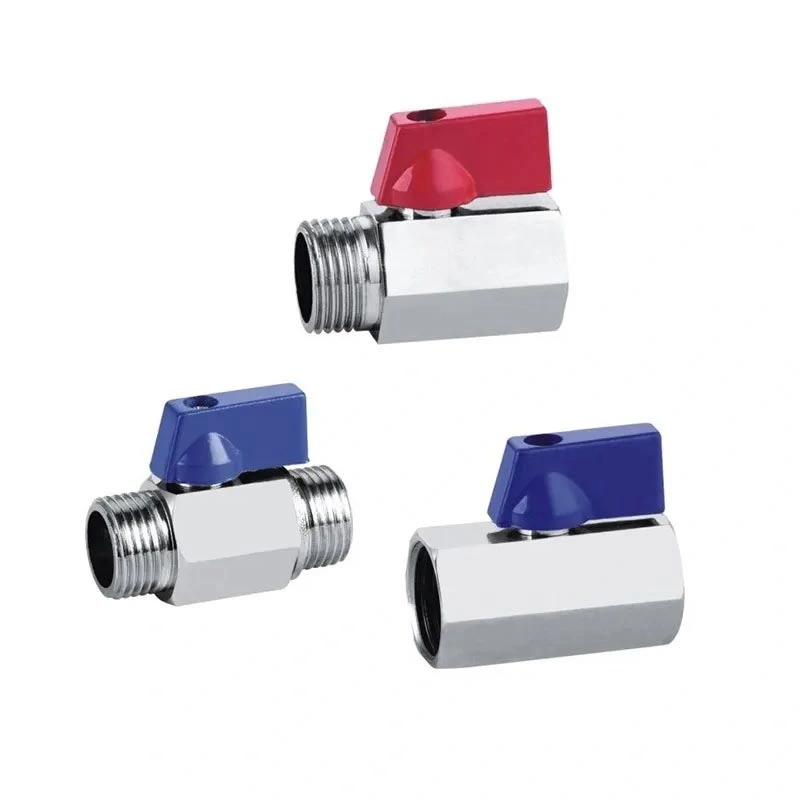

துருப்பிடிக்காத எஃகு மினி பால் வால்வு

துருப்பிடிக்காத ஸ்டீல் மினி பால் வால்வு சிறிய குழாய்கள் மற்றும் உபகரணங்களுக்காக வடிவமைக்கப்பட்டுள்ளது, அங்கு இடம் குறைவாக உள்ளது, ஆனால் கால்-டர்ன் ஷட்-ஆஃப் வால்வு தேவைப்படுகிறது. அதன் துருப்பிடிக்காத எஃகு உடல், திரிக்கப்பட்ட NPT அல்லது BSP இணைப்புகள் மற்றும் கச்சிதமான இயக்க கைப்பிடி ஆகியவை சிறிய பைப்லைன் அசெம்பிளிகள், கருவிகள் மற்றும் திரவத்தை கையாளும் கருவிகளுக்கு ஏற்றதாக அமைகிறது. தேவையான அழுத்தம், வெப்பநிலை, நடுத்தர மற்றும் இணைப்பு விவரக்குறிப்புக்கு ஏற்ப வால்வைத் தேர்ந்தெடுக்கலாம்.

முக்கிய பரிமாணங்கள்

தயாரிப்பு கட்டமைப்பு மற்றும் அம்சங்கள்

கச்சிதமான காலாண்டு-திருப்பல் செயல்பாடு

வால்வு ஆன்/ஆஃப் சர்வீஸுக்கு கால்-டர்ன் பால் பொறிமுறையைப் பயன்படுத்துகிறது. கைப்பிடியைச் சுழற்றுவது பந்தின் நிலையை மாற்றி ஓட்டப் பாதையைத் திறக்கும் அல்லது மூடும். இந்த இயக்க முறையானது, வால்வை அடிக்கடி இயக்க வேண்டிய அல்லது ஒரு எளிய பணிநிறுத்தம் செயல்பாடு தேவைப்படும் பயன்பாடுகளுக்கு ஏற்றது.

316 துருப்பிடிக்காத எஃகு கட்டுமானம்

வால்வு உடல் ASTM A351 CF8M (316) என குறிப்பிடப்பட்டுள்ளது, ASTM A182 F316 பந்து மற்றும் தண்டுக்கு பயன்படுத்தப்படுகிறது. இந்த மெட்டீரியல் கலவையானது துருப்பிடிக்காத எஃகு கட்டுமானத்தை வழங்குகிறது, அங்கு அரிப்பு எதிர்ப்பு மற்றும் பொருள் பொருந்தக்கூடிய தன்மை ஆகியவை முக்கியமானவை. செயல்முறை ஊடகம் மற்றும் இயக்க நிலைமைகளுக்கு எதிராக உண்மையான பொருத்தம் சரிபார்க்கப்பட வேண்டும்.

NPT மற்றும் BSP திரிக்கப்பட்ட இணைப்புகள்

இணக்கமான குழாய்கள் மற்றும் உபகரணங்களுடன் ஒருங்கிணைக்க NPT மற்றும் BSP திரிக்கப்பட்ட இணைப்புகளுடன் வால்வு கிடைக்கிறது. NPT மற்றும் BSP த்ரெட்கள் வெவ்வேறு நூல் தரங்களைப் பயன்படுத்துவதால், அவற்றை ஒன்றுக்கொன்று மாற்றக்கூடிய இணைப்புகளாகக் கருதக்கூடாது என்பதால், ஆர்டர் செய்வதற்கு முன் நூல் வகை உறுதிப்படுத்தப்பட வேண்டும்.

RPTFE இருக்கை கட்டமைப்பு

நிலையான இருக்கை பொருள் RPTFE (PTFE+15%fv) ஆகும். இருக்கை தேர்வு வேலை செய்யும் ஊடகம், இயக்க வெப்பநிலை மற்றும் அழுத்தம் ஆகியவற்றை கணக்கில் எடுத்துக்கொள்ள வேண்டும். பயன்பாடு ஆக்கிரமிப்பு இரசாயனங்கள் அல்லது சிறப்பு செயல்முறை திரவங்களை உள்ளடக்கியிருந்தால், வால்வு தேர்வுக்கு முன் பொருள் பொருந்தக்கூடிய தன்மை உறுதிப்படுத்தப்பட வேண்டும்.

தேர்வு பரிசீலனைகள்

ஒரு சிறிய பந்து வால்வைத் தேர்ந்தெடுப்பது, குழாயின் அளவைப் பொருத்துவதை விட அதிகமாக தேவைப்படுகிறது. வேலை செய்யும் ஊடகம், அழுத்தம், வெப்பநிலை, இணைப்பு வகை மற்றும் கிடைக்கக்கூடிய நிறுவல் இடம் அனைத்தையும் கருத்தில் கொள்ள வேண்டும். நிறுவலுக்கு முன், வால்வின் அழுத்தம் மற்றும் வெப்பநிலை வரம்புகள் உண்மையான இயக்க நிலைமைகளுக்கு எதிராக சரிபார்க்கப்பட வேண்டும்.

திரிக்கப்பட்ட நிறுவல்களுக்கு, பைப்லைன் NPT அல்லது BSP நூல்களைப் பயன்படுத்துகிறதா என்பதை உறுதிப்படுத்தவும். தடைசெய்யப்பட்ட அணுகல் கொண்ட உபகரணங்களுக்கு, கைப்பிடியின் நிலை மற்றும் வால்வைச் சுற்றி இருக்கும் அனுமதியை சரிபார்க்கவும். இருக்கை மற்றும் சீல் செய்யும் பொருட்களும் செயல்முறை திரவத்துடன் இணக்கமாக இருக்க வேண்டும், இது முன்கூட்டிய கூறு தேய்மானத்தைத் தவிர்க்கும்.

விண்ணப்ப காட்சிகள்

துருப்பிடிக்காத ஸ்டீல் மினி பால் வால்வு சிறிய வால்வு ஏற்பாடு தேவைப்படும் சிறிய திரவ அமைப்புகள் மற்றும் உபகரணங்களில் பணிநிறுத்தம் சேவைக்கு பயன்படுத்தப்படலாம். வழக்கமான பயன்பாடுகள் அடங்கும்:

நீர் வழங்கல் மற்றும் வடிகால் அமைப்புகள்

நியூமேடிக் உபகரணங்கள் மற்றும் சுருக்கப்பட்ட காற்று கோடுகள்

கருவி மற்றும் சோதனை உபகரணங்கள்

சிறிய இயந்திரங்கள் மற்றும் ஆட்டோமேஷன் உபகரணங்கள்

குளிரூட்டும் அமைப்புகள் மற்றும் வடிகட்டுதல் அலகுகள்

ஆய்வகம் மற்றும் பிளம்பிங் நிறுவல்கள்

ஒளி தொழில்துறை திரவ கையாளுதல் அமைப்புகள்

நிறுவல் மற்றும் பராமரிப்பு

நிறுவலுக்கு முன், வால்வு அளவு, நூல் வகை, அழுத்தம் மதிப்பீடு, வெப்பநிலை வரம்பு மற்றும் பொருள் பொருந்தக்கூடிய தன்மை ஆகியவற்றை சரிபார்க்கவும். குழாய் நூல்களை சுத்தம் செய்து, இணைப்பு அல்லது சீல் மேற்பரப்பை பாதிக்கக்கூடிய வெளிநாட்டு துகள்களை அகற்றவும். தேர்ந்தெடுக்கப்பட்ட இணைப்புக்கு பொருத்தமான நூல் சீல் முறையைப் பயன்படுத்தவும் மற்றும் அதிகப்படியான இறுக்கமான சக்தியைத் தவிர்க்கவும்.

நிறுவிய பின், கைப்பிடியை அதன் முழு காலாண்டு-திருப்பு வரம்பில் இயக்கவும் மற்றும் கணினி இயக்கத்தின் போது கசிவுக்கான இணைப்பைச் சரிபார்க்கவும். பராமரிப்பின் போது, ​​ஆய்வு அல்லது உள் கூறுகளை மாற்றுவதற்கு முன் அழுத்தம் மூலத்திலிருந்து வால்வை தனிமைப்படுத்தவும்.

தரம் மற்றும் ஆவணப்படுத்தல்

உற்பத்தி ஆய்வு என்பது பரிமாண சோதனைகள், பொருள் சரிபார்ப்பு, சட்டசபை ஆய்வு மற்றும் பொருந்தக்கூடிய தயாரிப்பு மற்றும் ஆர்டர் தேவைகளுக்கு ஏற்ப அழுத்தம் அல்லது சீல் சோதனைகளை உள்ளடக்கியது. பரிமாண உறுதிப்படுத்தல் மற்றும் திட்டத் தேர்வுக்கு தயாரிப்பு வரைபடங்கள் மற்றும் தொழில்நுட்ப விவரக்குறிப்புகள் வழங்கப்படலாம். தேவையான இடங்களில் பொருள் ஆவணங்கள் மற்றும் ஆய்வுப் பதிவுகளையும் ஏற்பாடு செய்யலாம்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: துருப்பிடிக்காத எஃகு மினி பால் வால்வு எதற்காகப் பயன்படுத்தப்படுகிறது?

A துருப்பிடிக்காத எஃகு மினி பால் வால்வுகச்சிதமான குழாய்கள், உபகரணங்கள் மற்றும் கருவி அமைப்புகளில் திரவக் கட்டுப்பாட்டை ஆன்/ஆஃப் செய்ய முக்கியமாகப் பயன்படுத்தப்படுகிறது. இது குறிப்பிட்ட அழுத்தம் மற்றும் வெப்பநிலை வரம்பிற்குள் இணக்கமான நீர், காற்று, எண்ணெய் மற்றும் பிற தொழில்துறை ஊடகங்களுக்கு ஏற்றது.

Q2: NPT மற்றும் BSP நூல்களுக்கு இடையே உள்ள வேறுபாடு என்ன?

NPT மற்றும் BSP ஆகியவை வெவ்வேறு நூல் சுயவிவரங்கள் மற்றும் விவரக்குறிப்புகள் கொண்ட வெவ்வேறு நூல் தரநிலைகள். வால்வு நூல் இனச்சேர்க்கை குழாய் அல்லது பொருத்துதலுடன் பொருந்த வேண்டும், எனவே ஆர்டர் செய்வதற்கு முன் தேவையான நூல் தரத்தை உறுதிப்படுத்த வேண்டும்.

Q3: வால்வுக்கு என்ன பொருட்கள் பயன்படுத்தப்படுகின்றன?

நிலையான உள்ளமைவு உடலுக்கு ASTM A351 CF8M (316), பந்து மற்றும் தண்டுக்கு ASTM A182 F316 மற்றும் இருக்கைக்கு RPTFE (PTFE+15%fv) ஆகியவற்றைப் பயன்படுத்துகிறது. பிற பொருட்கள் கோரிக்கையின் பேரில் கிடைக்கும்.

Q4: வால்வு எந்த அழுத்தம் மற்றும் வெப்பநிலையைக் கையாள முடியும்?

பட்டியலிடப்பட்ட அதிகபட்ச அழுத்தம் 285PSI மற்றும் வெப்பநிலை வரம்பு -25℃~150℃. வால்வு அளவு, நடுத்தர, வெப்பநிலை மற்றும் பொருந்தக்கூடிய அழுத்தம்-வெப்பநிலை மதிப்பீட்டின் படி உண்மையான அனுமதிக்கக்கூடிய இயக்க நிலைமைகள் உறுதிப்படுத்தப்பட வேண்டும்.

Q5: ஆர்டர் செய்வதற்கு முன் நான் ஒரு தயாரிப்பு வரைபடத்தைக் கோரலாமா?

ஆம். உற்பத்திக்கு முன் வால்வு அளவு, இணைப்பு வகை, நிறுவல் பரிமாணங்கள் மற்றும் பிற தேவையான அளவுருக்களை உறுதிப்படுத்த பரிமாண வரைபடங்கள் மற்றும் தொழில்நுட்ப விவரக்குறிப்புகள் வழங்கப்படலாம்.

Q6: வால்வு பொருள் சரிபார்க்க முடியுமா?

ஆம். பொருள் சரிபார்ப்பு மற்றும் தொடர்புடைய ஆய்வு ஆவணங்கள் வால்வு கட்டமைப்பு மற்றும் ஒழுங்கு தேவைகளுக்கு ஏற்ப ஏற்பாடு செய்யப்படலாம். ஆர்டரை வைக்கும் போது பொருந்தக்கூடிய ஆய்வு நோக்கம் உறுதிப்படுத்தப்பட வேண்டும்.

Q7: வெவ்வேறு பொருட்கள் கிடைக்குமா?

ஆம். மற்ற உடல், பந்து, தண்டு, இருக்கை மற்றும் சீல் பொருள் சேர்க்கைகள் குறிப்பிட்ட இயக்க நிலைமைகளுக்கு கருத்தில் கொள்ளலாம், தேவையான அழுத்தம், வெப்பநிலை மற்றும் நடுத்தர இணக்கத்தன்மைக்கு உட்பட்டது.
