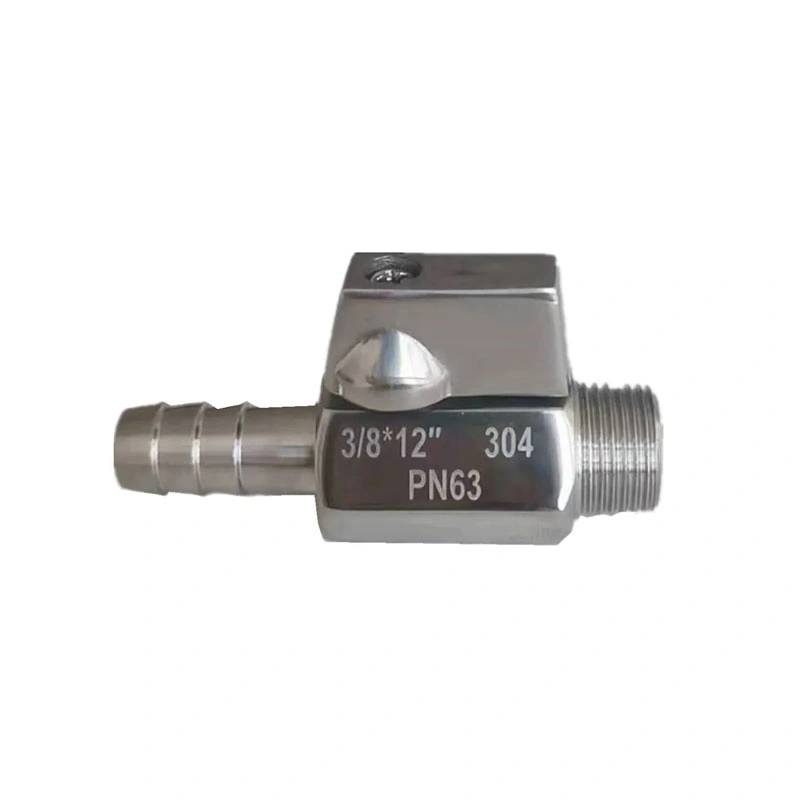

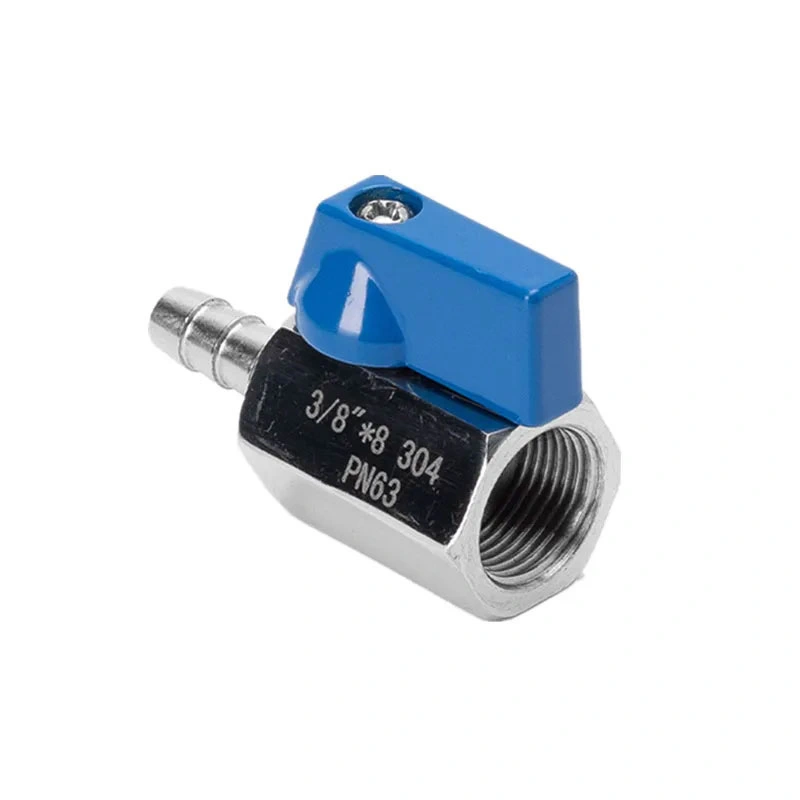

துருப்பிடிக்காத எஃகு திரிக்கப்பட்ட நிப்பிள் ஹோஸ் மினி பால் வால்வு

கச்சிதமான திரவக் கோடுகளுக்கு பெரும்பாலும் ஒரு வால்வு தேவைப்படுகிறது, இது ஒரு வரையறுக்கப்பட்ட நிறுவல் இடத்திற்குள் திரிக்கப்பட்ட குழாய் மற்றும் நெகிழ்வான குழல்களை இணைக்க முடியும். துருப்பிடிக்காத எஃகு திரிக்கப்பட்ட நிப்பிள் ஹோஸ் மினி பால் வால்வு ஒரு அசெம்பிளியில் ஒரு குழாய் இணைப்புடன் திரிக்கப்பட்ட முலைக்காம்புகளை இணைக்கிறது, இது கால்-டர்ன் இயக்க பொறிமுறையின் மூலம் வசதியான ஆன்/ஆஃப் கட்டுப்பாட்டை வழங்குகிறது. அதன் கச்சிதமான கட்டமைப்பு, இடம் தடைசெய்யப்பட்ட சாதனங்கள் மற்றும் குழாய் அமைப்புகளுக்கு ஏற்றது.

முக்கிய பரிமாணங்கள்

தயாரிப்பு கட்டமைப்பு மற்றும் அம்சங்கள்

திரிக்கப்பட்ட மற்றும் குழாய் இணைப்பு

வால்வு ஒரு சிறிய சட்டசபையில் ஒரு குழாய் முலைக்காம்புடன் ஒரு திரிக்கப்பட்ட இணைப்பை ஒருங்கிணைக்கிறது. திரிக்கப்பட்ட பக்கமானது இணக்கமான NPT அல்லது BSP குழாய் கூறுகளுடன் இணைக்கப்படலாம், அதே சமயம் நிப்பிள் பக்கமானது பொருத்தமான நெகிழ்வான குழாய் மற்றும் கிளாம்ப் ஏற்பாட்டிற்காக வடிவமைக்கப்பட்டுள்ளது. குழாய் உள்ளே விட்டம் மற்றும் இணைப்பு பரிமாணங்கள் நிறுவலுக்கு முன் உறுதிப்படுத்தப்பட வேண்டும்.

316 துருப்பிடிக்காத எஃகு கட்டுமானம்

வால்வு உடல் ASTM A351 CF8M (316) என குறிப்பிடப்பட்டுள்ளது, ASTM A182 F316 பந்து மற்றும் தண்டுக்கு பயன்படுத்தப்படுகிறது. இந்த துருப்பிடிக்காத எஃகு கட்டுமானமானது பொருள் பொருந்தக்கூடிய தன்மை மற்றும் அரிப்பு எதிர்ப்பு தேவைப்படும் பயன்பாடுகளுக்கு ஏற்றது. உண்மையான பொருத்தம் வேலை செய்யும் ஊடகம், செறிவு, வெப்பநிலை மற்றும் பிற சேவை நிலைமைகளைப் பொறுத்தது.

காலாண்டு-திருப்பு நிறுத்தம்

பந்து பொறிமுறையானது காலாண்டு திருப்பம் திறப்பு மற்றும் மூடும் செயல்பாட்டை வழங்குகிறது. கைப்பிடியின் நிலை வால்வின் இயக்க நிலையைக் குறிக்கிறது, இது சிறிய திரவ அமைப்புகளில் நேரடியான ஆன்/ஆஃப் தனிமைப்படுத்தலுக்கு வால்வை பயன்படுத்த அனுமதிக்கிறது. இந்த வால்வு துல்லியமான ஓட்டத்தை ஒழுங்குபடுத்துவதற்குப் பதிலாக மூடும் சேவைக்காக வடிவமைக்கப்பட்டுள்ளது.

RPTFE இருக்கை

நிலையான இருக்கை RPTFE (PTFE+15%fv) ஆகும். தேர்வுக்கு முன் இருக்கை பொருள் செயல்முறை ஊடகம் மற்றும் இயக்க வெப்பநிலைக்கு எதிராக சரிபார்க்கப்பட வேண்டும். குறிப்பிட்ட இரசாயன அல்லது வெப்பநிலை இணக்கத்தன்மை தேவைப்படும் பயன்பாடுகளுக்கு வெவ்வேறு பொருள் சேர்க்கைகள் பரிசீலிக்கப்படலாம்.

நூல் மற்றும் குழாய் இணைப்பு தேர்வு

NPT மற்றும் BSP ஆகியவை வெவ்வேறு நூல் தரநிலைகள் மற்றும் அவற்றை ஒன்றுக்கொன்று மாற்றக்கூடியதாகக் கருதக்கூடாது. வால்வு நூல் இனச்சேர்க்கை பொருத்துதல் அல்லது குழாய் இணைப்புடன் பொருந்த வேண்டும். குழாய் முலைக்காம்பு இணைக்கும் போது, ​​இணக்கமான உள் விட்டம் கொண்ட குழாய் ஒன்றைத் தேர்ந்தெடுத்து, இயக்க நிலைமைகளுக்கு பொருத்தமான கிளாம்ப் அல்லது இணைப்பு முறையைப் பயன்படுத்தவும்.

குறைந்த இடவசதி கொண்ட உபகரணங்களுக்கு, ஒட்டுமொத்த வால்வு பரிமாணங்களை சரிபார்த்து, நிறுவலுக்கு முன் அனுமதியைக் கையாளவும். வால்வு இணைப்பில் அதிகப்படியான வளைவு, முறுக்கு அல்லது வெளிப்புற ஏற்றம் இல்லாமல் குழாய் திசைதிருப்பப்பட வேண்டும்.

விண்ணப்ப காட்சிகள்

துருப்பிடிக்காத எஃகு திரிக்கப்பட்ட நிப்பிள் ஹோஸ் மினி பால் வால்வு, குழாய் இணைப்பு மற்றும் கைமுறையாக நிறுத்தப்பட வேண்டிய சிறிய திரவக் கோடுகளுக்கு ஏற்றது. வழக்கமான பயன்பாடுகள் அடங்கும்:

குழாய் நீர் வழங்கல் மற்றும் வடிகால் கோடுகள்

அழுத்தப்பட்ட காற்று மற்றும் நியூமேடிக் உபகரணங்கள்

வடிகட்டுதல், குளிரூட்டல் மற்றும் சுத்தம் செய்யும் உபகரணங்கள்

பம்ப் இணைப்புகள் மற்றும் வடிகால் கடைகள்

மாதிரி மற்றும் ஆய்வக உபகரணங்கள்

நீர்ப்பாசனம் மற்றும் தெளித்தல் அமைப்புகள்

இலகுரக தொழில்துறை திரவ கையாளுதல் உபகரணங்கள்

நிறுவல் மற்றும் பராமரிப்பு

நிறுவும் முன், வால்வு அளவு, NPT அல்லது BSP நூல் வகை, குழாய் இணைப்பு அளவு, வேலை அழுத்தம் மற்றும் வெப்பநிலை ஆகியவற்றை உறுதிப்படுத்தவும். இனச்சேர்க்கை இணைப்புகளை சுத்தம் செய்து, சீல் மேற்பரப்புகள் அழுக்கு அல்லது வெளிநாட்டு துகள்கள் இல்லாமல் இருப்பதை உறுதிப்படுத்தவும். வால்வு உடலுக்கு அதிகப்படியான சக்தியைப் பயன்படுத்தாமல் பொருத்தமான முறையைப் பயன்படுத்தி திரிக்கப்பட்ட இணைப்புகளை இறுக்க வேண்டும்.

நிறுவிய பின், கணினி இயக்கத்தின் போது குழாய் இணைப்பு மற்றும் திரிக்கப்பட்ட கூட்டு சரிபார்க்கவும். மென்மையான இயக்கத்தை உறுதிப்படுத்த, கைப்பிடியை அதன் முழு காலாண்டு-திருப்பு வரம்பில் இயக்கவும். பராமரிப்புக்கு முன், அழுத்த மூலத்திலிருந்து வால்வை தனிமைப்படுத்தி, இணைக்கப்பட்ட வரியிலிருந்து மீதமுள்ள அழுத்தத்தை வெளியிடவும்.

அழுத்தம் மற்றும் வெப்பநிலை பரிசீலனைகள்

பட்டியலிடப்பட்ட அதிகபட்ச அழுத்தம் 285PSI மற்றும் குறிப்பிடப்பட்ட வெப்பநிலை வரம்பு -25℃~150℃. இந்த மதிப்புகள் வால்வு அளவு, வேலை செய்யும் ஊடகம் மற்றும் பொருந்தக்கூடிய அழுத்தம்-வெப்பநிலை மதிப்பீடு ஆகியவற்றுடன் ஒன்றாகக் கருதப்பட வேண்டும். கணினியில் வால்வு நிறுவப்படுவதற்கு முன் உண்மையான இயக்க நிலைமைகள் உறுதிப்படுத்தப்பட வேண்டும்.

தொழில்நுட்ப ஆவணம்

பரிமாண உறுதிப்படுத்தல் மற்றும் திட்டத் தேர்வுக்கு தயாரிப்பு வரைபடங்கள் மற்றும் தொழில்நுட்ப விவரக்குறிப்புகள் வழங்கப்படலாம். பொருள் தகவல், ஆய்வுப் பதிவுகள் மற்றும் பிற பொருந்தக்கூடிய தயாரிப்பு ஆவணங்கள் வால்வு உள்ளமைவு மற்றும் ஆர்டர் தேவைகளுக்கு ஏற்ப ஏற்பாடு செய்யப்படலாம்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: துருப்பிடிக்காத ஸ்டீல் திரிக்கப்பட்ட நிப்பிள் ஹோஸ் மினி பால் வால்வு எதற்காகப் பயன்படுத்தப்படுகிறது?

A துருப்பிடிக்காத எஃகு திரிக்கப்பட்ட நிப்பிள் ஹோஸ் மினி பால் வால்வுஒரு நெகிழ்வான குழாய் இணைப்புடன் திரிக்கப்பட்ட பைப்லைன் இணைப்பை இணைக்கும் கச்சிதமான திரவ அமைப்புகளில் கையேடு ஆன்/ஆஃப் கட்டுப்பாட்டுக்கு பயன்படுத்தப்படுகிறது. குறிப்பிட்ட இயக்க வரம்புகளுக்குள் இணக்கமான நீர், காற்று, எண்ணெய் மற்றும் பிற ஊடகங்களுடன் இதைப் பயன்படுத்தலாம்.

Q2: வால்வை ஒரு நெகிழ்வான குழாய்க்கு நேரடியாக இணைக்க முடியுமா?

முலைக்காம்பு பக்கமானது பொருத்தமான குழாய் இணைப்பு மற்றும் கிளாம்ப் ஏற்பாட்டைப் பயன்படுத்தி இணக்கமான குழாய்க்கு இணைக்க வடிவமைக்கப்பட்டுள்ளது. குழாய் அளவு, உள் விட்டம் மற்றும் இணைப்பு முறை ஆகியவை வால்வு பரிமாணங்கள் மற்றும் இயக்க நிலைமைகளுக்கு பொருந்த வேண்டும்.

Q3: NPT மற்றும் BSP பதிப்புகள் கிடைக்குமா?

ஆம். பட்டியலிடப்பட்ட நூல் தரநிலைகள் NPT மற்றும் BSP ஆகும். ஆர்டர் செய்யும் போது தேவையான நூல் வகை குறிப்பிடப்பட வேண்டும், அதனால் அது இனச்சேர்க்கை குழாய், பொருத்துதல் அல்லது உபகரணங்கள் இணைப்புடன் பொருந்தும்.

Q4: இந்த வால்வு அழுத்தப்பட்ட காற்று அமைப்புகளுக்கு ஏற்றதா?

ஆம், குறிப்பிட்ட அழுத்தம் மற்றும் வெப்பநிலை வரம்புகளுக்குள் இணக்கமான சுருக்கப்பட்ட காற்று பயன்பாடுகளுக்கு இது கருதப்படலாம். வால்வு அளவு, இணைப்பு முறை மற்றும் சீல் பொருட்கள் ஆகியவை உண்மையான நியூமேடிக் அமைப்பு தேவைகளுக்கு எதிராக சரிபார்க்கப்பட வேண்டும்.

Q5: வால்வு உடலுக்கு என்ன பொருள் பயன்படுத்தப்படுகிறது?

நிலையான உடல் பொருள் ASTM A351 CF8M (316) ஆகும். பந்து மற்றும் தண்டு ASTM A182 F316, இருக்கை RPTFE (PTFE+15%fv) ஆகும். பிற பொருட்கள் கோரிக்கையின் பேரில் கிடைக்கும்.

Q6: ஒரு ஆர்டரை வைப்பதற்கு முன் நான் ஒரு வரைபடத்தைக் கோரலாமா?

ஆம். உற்பத்திக்கு முன் வால்வு அளவு, நூல் வகை, குழாய் இணைப்பு மற்றும் நிறுவல் பரிமாணங்களை உறுதிப்படுத்த பரிமாண வரைபடங்கள் மற்றும் தொழில்நுட்ப விவரக்குறிப்புகள் வழங்கப்படலாம்.

Q7: வால்வு தேர்வுக்கு என்ன தகவல் தேவை?

தேவையான அளவு, NPT அல்லது BSP நூல் தரநிலை, குழாய் அளவு, வேலை செய்யும் ஊடகம், அழுத்தம், வெப்பநிலை மற்றும் நிறுவல் தேவைகளை வழங்கவும். இந்த தகவல் சரியான வால்வு உள்ளமைவை உறுதிப்படுத்த உதவுகிறது.
