தொழில்நுட்ப நுண்ணறிவு: 2000 WOG 2-பீஸ் ஹை பிளாட்ஃபார்ம் பால் வால்வு - வடிவமைப்பு அம்சங்கள் & பயன்பாட்டு சூழல்கள்

ஒரு நகர வாயு அழுத்தத்தை ஒழுங்குபடுத்தும் நிலையத்தின் நடுத்தர அழுத்த வெளியேற்ற குழாய்கள் 4.0 MPa வடிவமைப்பு அழுத்தத்தில் இயங்குகின்றன. ரிமோட் டிஸ்பாட்ச் மற்றும் எமர்ஜென்சி ஷட்-ஆஃப் ஆகியவற்றிற்கான SCADA அமைப்புடன் கணினிக்கு ஒருங்கிணைக்கப்பட வேண்டும். வால்வுகள் பூஜ்ஜிய வெளிப்புற கசிவை வழங்க வேண்டும், நீண்ட பராமரிப்பு இல்லாத இடைவெளிகளை வழங்க வேண்டும் மற்றும் மாவட்டத்திற்கு எரிவாயு விநியோகத்தை சீர்குலைப்பதைத் தவிர்ப்பதற்கு இன்-லைன் சேவையை ஆதரிக்க வேண்டும்.

2000 WOG 2-துண்டு உயர் இயங்குதள பந்து வால்வுகள் CF8 இல் (304 துருப்பிடிக்காத எஃகு) NPT திரிக்கப்பட்ட முனைகள் மற்றும் RPTFE வலுவூட்டப்பட்ட இருக்கைகள் தேர்ந்தெடுக்கப்பட்டன, அவை நேரடியாக ஏற்றப்பட்ட வெடிப்பு-தடுப்பு மின்சார இயக்கிகளுடன் பொருத்தப்பட்டன. வால்வின் அழுத்த மதிப்பீடு உண்மையான இயக்க அழுத்தத்தை விட அதிகமாக உள்ளது.

• வால்வு உடல் மற்றும் முத்திரைகள் நீண்ட கால குறைந்த அழுத்த நிலைமைகளின் கீழ் செயல்படுகின்றன, இது முத்திரை க்ரீப்பை பெரிதும் குறைக்கிறது. சேவை வாழ்க்கை அதிகமாக நீட்டிக்கப்படுகிறது50%நிலையான PN40 பந்து வால்வுகளுடன் ஒப்பிடும்போது.

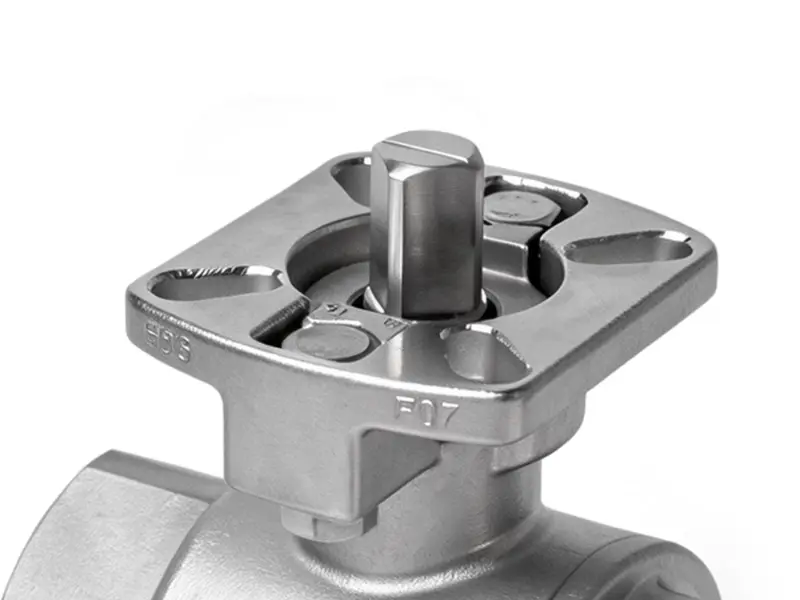

• ஐஎஸ்ஓ 5211 தரநிலை உயர் இயங்குதளமானது, அடாப்டர் அடைப்புக்குறிகள் இல்லாமல் நேரடி ஆக்சுவேட்டரை ஏற்றி, நிறுவல் நேரத்தை குறைக்கிறது30%மற்றும் நிலையான ரிமோட் கண்ட்ரோல் துல்லியத்திற்கான அதிக கோஆக்சியலிட்டியை உறுதி செய்கிறது.

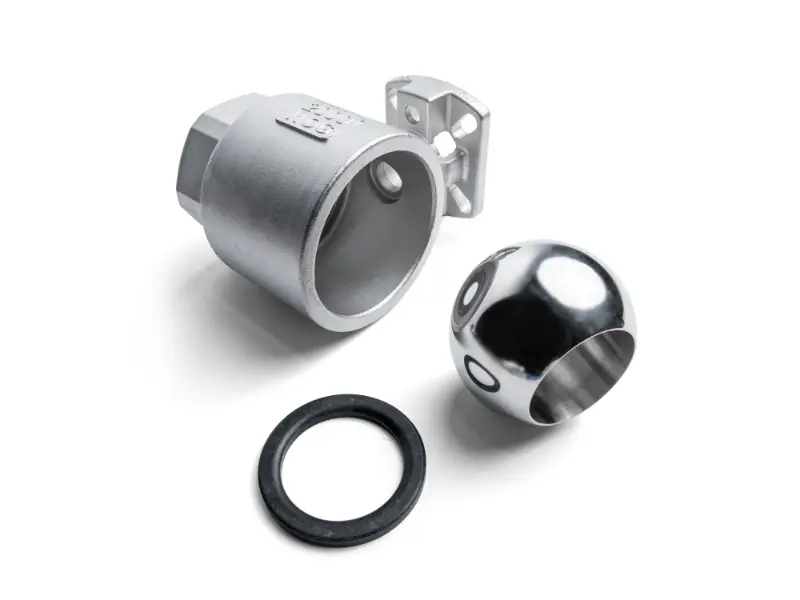

• 2-துண்டு ஸ்பிலிட் பாடி டிசைன், பைப்லைனை வெட்டாமல் இன்-லைன் பிரித்தெடுத்தல் மற்றும் சீல் மாற்றுதலை ஆதரிக்கிறது, மாவட்ட பராமரிப்பு வேலையில்லா நேரத்தை குறைக்கிறது70%.
• மிதக்கும் பந்து இருதரப்பு சீல் அமைப்பு பூஜ்ஜிய வெளிப்புற கசிவை வழங்குகிறது, பாதுகாப்பான எரிவாயு பரிமாற்றத்தை உறுதி செய்கிறது மற்றும் நகர்ப்புற எரிவாயு வடிவமைப்பு விவரக்குறிப்புகளுக்கு இணங்குகிறது.

ஒரு பெரிய சுத்திகரிப்பு ஆலையில் சுற்றும் குளிரூட்டும் நீர் அமைப்பின் உயர் அழுத்த கிளை 2.5 MPa இல் இயங்குகிறது, குழாயில் இடைப்பட்ட நீர் சுத்தி அதிர்ச்சிகளுடன். அசல் நிலையான PN25 பந்து வால்வுகள் அடிக்கடி இருக்கை கசிவு மற்றும் உடல் சிதைவை சந்தித்தன, மேலும் பராமரிப்புக்காக குழாய் வெட்டுதல் தேவைப்பட்டது, இது உற்பத்தி நிறுத்தங்களை ஏற்படுத்தியது.

WCB கார்பன் ஸ்டீலில் 2000 WOG 2-பீஸ் ஹை பிளாட்ஃபார்ம் பால் வால்வுகள் மாற்றப்பட்டு, முழு போர்ட் ஃப்ளோ பாதைகளைக் கொண்டுள்ளது மற்றும் திட்டமிடப்பட்ட ஆன்/ஆஃப் கட்டுப்பாட்டிற்காக நியூமேடிக் ஆக்சுவேட்டர்களுடன் இணைக்கப்பட்டுள்ளது.

• 2000 WOG ஹெவி-டூட்டி வால்வு உடல் நிலையான PN25 வால்வுகளை விட மிக உயர்ந்த நீர் சுத்தியல் எதிர்ப்பை வழங்குகிறது, இது வரை உடனடி நீர் சுத்தியலைத் தாங்கும்.10 எம்.பி.ஏஉடல் சிதைவு அல்லது முத்திரை தோல்வி இல்லாமல்.
• முழு துறைமுக வடிவமைப்பு குறைவான அழுத்த இழப்பை உருவாக்குகிறது0.03 MPa, மூலம் சுழற்சி பம்ப் சுமை குறைக்கும்5%மற்றும் குறிப்பிடத்தக்க நீண்ட கால ஆற்றல் சேமிப்புகளை வழங்குகிறது.
• உயர் பிளாட்ஃபார்மில் நேரடியாக பொருத்தப்பட்ட நியூமேடிக் ஆக்சுவேட்டர்கள் குறைவாக பதிலளிக்கின்றன1 வினாடி, அடிக்கடி திட்டமிடப்பட்ட மாறுதல் செயல்பாடுகளுக்கு ஏற்றது.
• 2-துண்டு வால்வு உடல், பந்து மையத்தில் இருந்து அளவு மற்றும் குப்பைகளை சுத்தம் செய்வதற்கு விரைவான பிரித்தெடுக்க அனுமதிக்கிறது, குழாய் வெட்டு அல்லது உற்பத்தி நிறுத்தம் இல்லாமல் பராமரிப்பு செயல்திறனை இரட்டிப்பாக்குகிறது.

ஒரு பெரிய வணிக வளாகத்தில் உள்ள திருகு-வகை நீர் குளிரூட்டிகள் R134a குளிரூட்டியைப் பயன்படுத்துகின்றன, முக்கிய கோடுகள் 1.8 MPa இல் இயங்குகின்றன. குளிர்பதனக் கசிவைத் தடுக்க வால்வுகள் சிறந்த சீல் செய்யும் செயல்திறனைக் கொண்டிருக்க வேண்டும், மேலும் கட்டிடத் தன்னியக்க அமைப்பு (பிஏஎஸ்) மூலம் குழுக் கட்டுப்பாட்டுக்கான மின்சார இயக்கிகளுடன் இணக்கமாக இருக்க வேண்டும்.

2000 WOG 2-துண்டு உயர் இயங்குதள பந்து வால்வுகள் CF8 துருப்பிடிக்காத எஃகு, சிறப்பு குளிர்பதன சீல் இருக்கைகள் மற்றும் நேரடியாக பொருத்தப்பட்ட சிறிய மின்சார இயக்கிகள்.

• துல்லியமான சீலிங் கொண்ட உயர் அழுத்த மதிப்பிடப்பட்ட வால்வு உடல் குளிர்பதனக் கசிவை பூஜ்ஜியமாக அடைகிறது, குளிரூட்டும் திறன் இழப்பு மற்றும் சுற்றுச்சூழல் உமிழ்வு சிக்கல்களை நீக்குகிறது.
• தரப்படுத்தப்பட்ட ஐஎஸ்ஓ 5211 உயர் இயங்குதள இடைமுகம் சில்லர் தொகுதி அசெம்பிளி திறனை மேம்படுத்துகிறது30%. ஆக்சுவேட்டர்கள், தனிப்பயன் அடாப்டர்கள் இல்லாமல், எளிதாக விற்பனைக்குப் பின் மாற்றியமைக்கக்கூடியதாக உள்ளது.
• பைப்லைன் வெல்ட்களை சேதப்படுத்தாமல், பெரிய குளிரூட்டியை மாற்றியமைக்கும் போது 2-துண்டு அமைப்பு பிரித்தெடுத்தல் மற்றும் பராமரிப்பை எளிதாக்குகிறது, இதன் மூலம் பராமரிப்பு செலவுகளைக் குறைக்கிறது.40%.
• பெயரளவு மதிப்பீட்டை விட மிகக் குறைவான இயக்க அழுத்தம் முத்திரை வயதானதை கணிசமாகக் குறைக்கிறது, பராமரிப்பு இல்லாத இடைவெளியை நீட்டிக்கிறது.3 ஆண்டுகள்.

தினசரி இரசாயன ஆலையில் ஒரு சர்பாக்டான்ட் மூலப்பொருள் பரிமாற்ற வரி 1.6 MPa இல் இயங்குகிறது, லேசான அரிக்கும் ஊடகத்துடன். வால்வுகள் ரிமோட் கண்ட்ரோலை ஆதரிக்க வேண்டும், பிரிப்பதற்கும் சுத்தம் செய்வதற்கும் எளிதாக இருக்க வேண்டும், மேலும் தொகுதி மாற்றங்களுக்கான சுகாதாரத் தேவைகளைப் பூர்த்தி செய்ய வேண்டும்.

2000 WOG 2-துண்டு உயர் இயங்குதள பந்து வால்வுகள் CF8M இல் (316 துருப்பிடிக்காத எஃகு) முழு துறைமுக வடிவமைப்பு, PTFE இருக்கைகள் மற்றும் வெடிப்பு-தடுப்பு நியூமேடிக் ஆக்சுவேட்டர்கள்.

• 316 துருப்பிடிக்காத எஃகு உடல் லேசான அரிப்பை எதிர்க்கிறது. முழு துறைமுக வடிவமைப்பு தினசரி இரசாயன உற்பத்தி சுகாதார தேவைகளை பூர்த்தி செய்ய பொருள் உருவாக்கம் மற்றும் சீரழிவு குறைக்கும், ஓட்டம் இறந்த மண்டலங்கள் இல்லை.
• மோசமான நிலைமைகளின் கீழ் நீண்ட கால குறைந்த அழுத்த செயல்பாடு ஊடக ஊடுருவல் அபாயத்தையும் தொகுதி மாற்றங்களுக்கிடையில் குறுக்கு-மாசுபாட்டையும் நீக்குகிறது.
• ISO உயர் மேடையில் நேரடியாக ஏற்றப்பட்ட வெடிப்பு-தடுப்பு நியூமேடிக் ஆக்சுவேட்டர்கள் கூடுதல் மாற்றம் இல்லாமல் இரசாயன பட்டறை வெடிப்பு பாதுகாப்பு தேவைகளை நேரடியாக பூர்த்தி செய்கின்றன.
• 2-துண்டு பிளவு வடிவமைப்பு உட்புற சுத்தம் மற்றும் ஸ்டெர்லைசேஷன் ஆகியவற்றை விரைவாக பிரித்தெடுக்க அனுமதிக்கிறது, தொகுதி மாற்றும் நேரத்தை குறைக்கிறது60%.

ஒரு பான உற்பத்தி ஆலையில் உள்ள உயர்-வெப்பநிலை க்ளீன்-இன்-பிளேஸ் (CIP) அமைப்பு 3.0 MPa இல் இயங்குகிறது, 80°C அல்கலைன் கிளீனிங் ஏஜெண்டுகளுடன். வால்வுகள் வெப்பநிலை மற்றும் அரிப்பை எதிர்க்கக்கூடியதாக இருக்க வேண்டும், நம்பகமான சீல் வழங்க வேண்டும், தானியங்கு நிரல் கட்டுப்பாட்டை ஆதரிக்க வேண்டும் மற்றும் உணவு GMP தரநிலைகளுக்கு இணங்க வேண்டும்.

உணவு-தர 2000 WOG 2-துண்டு உயர் மேடை பந்து வால்வுகள் CF8 துருப்பிடிக்காத எஃகு, RPTFE வலுவூட்டப்பட்ட உயர் வெப்பநிலை இருக்கைகள் மற்றும் நேரடியாக பொருத்தப்பட்ட சானிட்டரி நியூமேடிக் ஆக்சுவேட்டர்களுடன் பொருத்தப்பட்டுள்ளன.

• 3.0 MPa இயக்க அழுத்தம் 2000 WOG பெயரளவு மதிப்பீட்டை விட மிகக் குறைவாக உள்ளது, இது உயர்ந்த வெப்பநிலையில் கூட போதுமான அழுத்த இருப்பை வழங்குகிறது, முத்திரை தோல்வி அல்லது உடல் சிதைவு ஆபத்து இல்லை.
• RPTFE வலுவூட்டப்பட்ட இருக்கைகள் உயர் வெப்பநிலை மற்றும் இரசாயன எதிர்ப்பை வழங்குகின்றன, நிலையான PTFE இருக்கைகளை விட இரண்டு மடங்கு சேவை வாழ்க்கை, உயர் வெப்பநிலை துப்புரவு திரவங்கள் மூலம் தொடர்ந்து துடைக்கும்.
• உயர் பிளாட்ஃபார்ம் டைரக்ட்-மவுண்ட் வடிவமைப்பு, ஆக்சுவேட்டர்-வால்வு இடைமுகத்தில் சுகாதாரம் இல்லாத பகுதிகளை உருவாக்காது, சுத்தம் செய்வதற்கும் கிருமி நீக்கம் செய்வதற்கும் எளிதானது, உணவுத் துறையின் ஜிஎம்பி சான்றிதழ் தேவைகளுடன் முழுமையாக இணங்குகிறது.
• 2-துண்டு வால்வு உடல் முழு பைப்லைனையும் அகற்றாமல், வழக்கமான ஆய்வு மற்றும் பராமரிப்பை எளிதாக்காமல் உள் தூய்மை ஆய்வுக்கு விரைவாக பிரித்தெடுக்க அனுமதிக்கிறது.
