மூன்று வழி பந்து வால்வு எல் போர்ட் தொழில்துறை குழாய் அமைப்புகளில் ஓட்டக் கட்டுப்பாட்டை எவ்வாறு மேம்படுத்துகிறது

சாங்தாய்வழங்குகிறது aமூன்று வழி பந்து வால்வு எல் போர்ட்தொழில்துறை குழாய் அமைப்புகளில் நம்பகமான ஓட்டம் மாறுவதற்கு வடிவமைக்கப்பட்டுள்ளது. மூன்று-துண்டு உடல், நீட்டிக்கப்பட்ட பட்-வெல்ட் முனைகள் மற்றும் துருப்பிடிக்காத எஃகு கட்டுமான விருப்பங்களுடன், இந்த வால்வு பொறியாளர்களுக்கு திரவ வழித்தடத்தை நிர்வகிக்க உதவுகிறது, குழாய் அமைப்புகளை எளிதாக்குகிறது மற்றும் தேவைப்படும் இயக்க நிலைமைகளைச் சுற்றி பராமரிப்பு திட்டமிடுகிறது.

எல்-போர்ட் உள்ளமைவுடன் மூன்று வழி பந்து வால்வு இரண்டு இணைக்கப்பட்ட பைப்லைன் கிளைகளுக்கு இடையே திரவத்தை திருப்பிவிட வடிவமைக்கப்பட்டுள்ளது. அதன் சிறப்பாக எந்திரம் செய்யப்பட்ட பந்து எல் வடிவ பத்தியை உருவாக்குகிறது, இது கைப்பிடி சுழலும் போது தேர்ந்தெடுக்கப்பட்ட துறைமுகங்களுடன் சீரமைக்கிறது. டி-போர்ட் வடிவமைப்பைப் போலன்றி, அதன் உள்ளமைவைப் பொறுத்து ஒரே நேரத்தில் பல போர்ட்களை இணைக்க முடியும், எல்-போர்ட் வால்வு முதன்மையாக ஓட்டம் திசைதிருப்பல் மற்றும் மூலத் தேர்வுக்கு பயன்படுத்தப்படுகிறது. சரியான வால்வைத் தேர்ந்தெடுப்பதற்கு போர்ட் நோக்குநிலை, உடல் பொருட்கள், இருக்கை இணக்கத்தன்மை, அழுத்தம்-வெப்பநிலை மதிப்பீடுகள் மற்றும் இணைப்பு தரநிலைகள் ஆகியவற்றில் கவனம் தேவை. இந்த வழிகாட்டி, வேலை செய்யும் கொள்கை, முக்கிய நன்மைகள், தொழில்துறை பயன்பாடுகள் மற்றும் எல்-போர்ட் மூன்று-வழி பந்து வால்வுகளின் கொள்முதல் பரிசீலனைகள், பொறியாளர்கள், பராமரிப்பு குழுக்கள் மற்றும் தொழில்துறை வாங்குபவர்களுக்கு தகவலறிந்த முடிவுகளை எடுக்க உதவுகிறது.

பொருளடக்கம்

• மூன்று வழி பந்து வால்வு எல் போர்ட் என்றால் என்ன?
• எல்-போர்ட் த்ரீ-வே பால் வால்வு எப்படி வேலை செய்கிறது?
• எல்-போர்ட் மற்றும் டி-போர்ட்: வித்தியாசம் என்ன?
• முக்கிய நன்மைகள் என்ன?
• எல்-போர்ட் பால் வால்வுகள் எங்கே பயன்படுத்தப்படுகின்றன?
• சரியான வால்வை எவ்வாறு தேர்வு செய்வது
• மதிப்பாய்வு செய்ய வேண்டிய தொழில்நுட்ப விவரக்குறிப்புகள்
• நிறுவல் மற்றும் பராமரிப்பு பரிந்துரைகள்
• அடிக்கடி கேட்கப்படும் கேள்விகள்
• முடிவு: சரியான ஓட்டக் கட்டுப்பாட்டு முடிவை எடுத்தல்

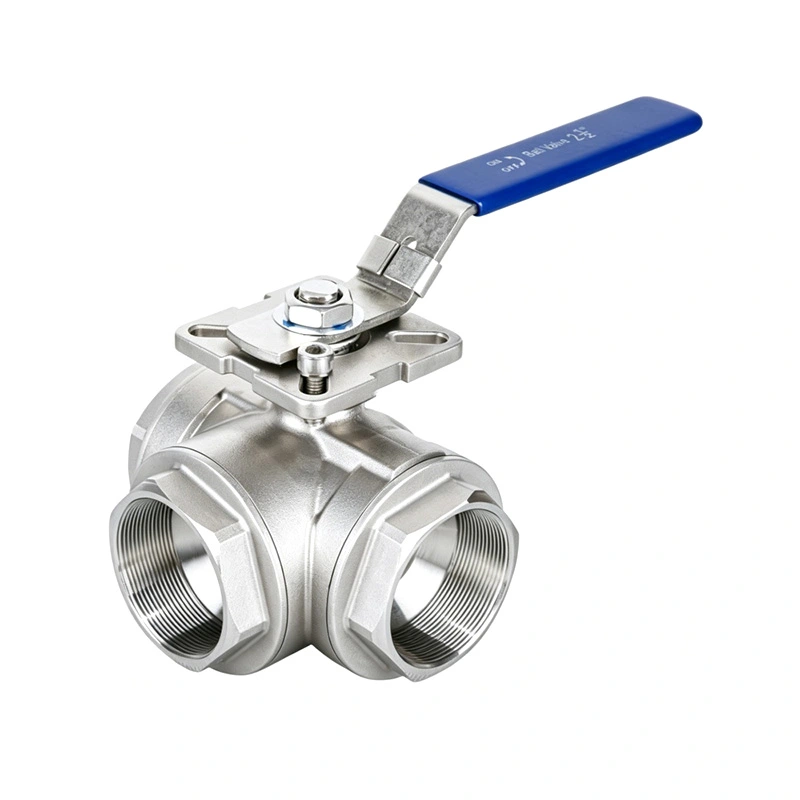

மூன்று வழி பந்து வால்வு எல் போர்ட் என்றால் என்ன?

மூன்று-வழி பந்து வால்வு என்பது மூன்று துறைமுகங்கள் மற்றும் அதன் உடலுக்குள் ஒரு சுழலும் பந்து கொண்ட ஒரு இயந்திர ஓட்டம்-கட்டுப்பாட்டு சாதனம் ஆகும். வால்வு இயக்கப்படும் போது எந்த துறைமுகங்கள் தொடர்பு கொள்கின்றன என்பதை உள் பாதை தீர்மானிக்கிறது. எல்-போர்ட் உள்ளமைவில், பத்தியானது எல் எழுத்தை ஒத்திருக்கிறது, இது தேர்ந்தெடுக்கப்பட்ட இணைப்புகளுக்கு இடையே வால்வை நேரடியாக திரவத்தை அனுமதிக்கிறது.

எடுத்துக்காட்டாக, ஒரு பைப்லைனில் ஒரு பொதுவான இணைப்பு மற்றும் இரண்டு மாற்று விற்பனை நிலையங்கள் இருக்கலாம். வால்வு உள்வரும் திரவத்தை முதல் கடையை நோக்கி செலுத்தலாம் அல்லது இரண்டாவது கடையின் உள் பாதை மற்றும் கைப்பிடி நிலையைப் பொறுத்து அதை மாற்றலாம். வால்வின் வடிவமைப்பு அந்த ஏற்பாட்டை ஆதரிக்கும் போது, ​​பயன்படுத்தப்படாத கிளை, நோக்கம் கொண்ட இயக்க நிலையில் தனிமைப்படுத்தப்படுகிறது.

சாங்தாய் இன் தயாரிப்பு இந்த ஃப்ளோ-ரூட்டிங் கொள்கையை மூன்று துண்டு உடல் மற்றும் நீட்டிக்கப்பட்ட பட்-வெல்ட் முனைகளுடன் இணைக்கிறது. கூடுதல் வெல்ட்-எண்ட் நீளம் பைப்லைன் நிறுவலுக்கு வேலை செய்யும் இடத்தை வழங்குகிறது மற்றும் குறிப்பிட்ட வடிவமைப்பிற்கு கூடுதல் அனுமதி தேவைப்படும் காப்பிடப்பட்ட அல்லது புதைக்கப்பட்ட குழாய் அமைப்புகளில் பயனுள்ளதாக இருக்கும்.

பொதுவான கட்டுமானக் கருத்தில் பின்வருவன அடங்கும்:

• வால்வு உடல்:பயன்பாட்டின் படி தேர்ந்தெடுக்கப்பட்ட துருப்பிடிக்காத எஃகு அல்லது பிற குறிப்பிட்ட பொருட்கள்.
• பந்து மற்றும் தண்டு:ஓட்டத்தை இயக்குவதற்கும் இயக்க முறுக்கு விசையை கடத்துவதற்கும் பொறுப்பான கூறுகள்.
• இருக்கைகள் மற்றும் முத்திரைகள்:குறிப்பிட்ட சேவை நிபந்தனைகளின் கீழ் சீல் செய்யும் செயல்திறனை ஆதரிக்கும் பாகங்கள்.
• இணைப்புகள்:தேர்ந்தெடுக்கப்பட்ட மாதிரியைப் பொறுத்து பட்-வெல்ட், திரிக்கப்பட்ட அல்லது பிற உள்ளமைவுகள்.
• இயக்க பொறிமுறை:கையேடு கைப்பிடி அல்லது இணக்கமான இயக்கி, கிடைக்கும் இடங்களில்.

உற்பத்தியாளரின் அங்கீகரிக்கப்பட்ட வரைபடங்கள் மற்றும் தொழில்நுட்ப ஆவணங்களுக்கு எதிராக இறுதி கட்டமைப்பு எப்போதும் சரிபார்க்கப்பட வேண்டும்.

எல்-போர்ட் த்ரீ-வே பால் வால்வு எப்படி வேலை செய்கிறது?

வால்வு உடலுக்குள் சிறப்பாக துளையிடப்பட்ட பந்தை சுழற்றுவதன் மூலம் வால்வு செயல்படுகிறது. தேர்ந்தெடுக்கப்பட்ட இரண்டு துறைமுகங்களுடன் பந்து பாதை சீரமைக்கப்படும் போது, ​​அந்த இணைப்புகளுக்கு இடையே திரவம் பயணிக்க முடியும். பந்தின் நோக்குநிலையை மாற்றுவது கிடைக்கக்கூடிய ஓட்டப் பாதையை மாற்றுகிறது.

வழக்கமான திசைதிருப்பல் ஏற்பாட்டில், இயக்க வரிசை பின்வரும் நிபந்தனைகளை உள்ளடக்கியது:

1. முதல் ஓட்டம் நிலை:பொதுவான போர்ட் ஒரு தேர்ந்தெடுக்கப்பட்ட கிளையுடன் இணைக்கிறது, திரவம் முதல் வழியைப் பின்பற்ற அனுமதிக்கிறது.
2. மாற்றம் செயல்பாடு:உற்பத்தியாளரின் இயக்க வழிமுறைகளின்படி ஆபரேட்டர் கைப்பிடியை சுழற்றுகிறார்.
3. இரண்டாவது ஓட்டம் நிலை:உட்புற பத்தியானது மாற்று கிளையுடன் இணைகிறது, திரவத்தை திசைதிருப்புகிறது.
4. தனிமைப்படுத்தப்பட்ட நிலை, வடிவமைக்கப்பட்டிருந்தால்:சில எல்-போர்ட் உள்ளமைவுகள் மூன்று போர்ட்களையும் தடுக்கும் நிலையை வழங்குகிறது. இந்த திறன் குறிப்பிட்ட வால்வுக்கு சரிபார்க்கப்பட வேண்டும்.

போர்ட் எண்கள், கைப்பிடி நோக்குநிலை, சுழற்சி கோணம் மற்றும் கிடைக்கக்கூடிய நிறுத்தும் நிலைகள் ஆகியவை வடிவமைப்புகளுக்கு இடையில் வேறுபடுகின்றன. எனவே, ஒரு குறிப்பிட்ட கைப்பிடி திசை எப்போதும் ஒரே ஓட்டப் பாதைக்கு ஒத்திருக்கும் என்று ஆபரேட்டர்கள் ஒருபோதும் கருதக்கூடாது.

பணியமர்த்துவதற்கு முன், வால்வின் ஓட்ட வரைபடத்தை மதிப்பாய்வு செய்து, ஒவ்வொரு அனுமதிக்கப்பட்ட இயக்க நிலையின் கீழும் உத்தேசிக்கப்பட்ட இணைப்புகளை உறுதிப்படுத்தவும். தானியங்கு அமைப்புகளில் இது மிகவும் முக்கியமானது, அங்கு தவறான ஆக்சுவேட்டர் வரிசையானது உற்பத்தியை குறுக்கிடலாம் அல்லது திட்டமிடப்படாத இடத்திற்கு திரவத்தை அனுப்பலாம்.

எல்-போர்ட் மற்றும் டி-போர்ட்: வித்தியாசம் என்ன?

இரண்டு வடிவமைப்புகளும் மூன்று துறைமுகங்களைப் பயன்படுத்தினாலும், அவற்றின் உள் பந்துப் பத்திகள் வெவ்வேறு நோக்கங்களுக்குச் சேவை செய்கின்றன. அவற்றுக்கிடையே தேர்ந்தெடுப்பது முதன்மையாக கணினி கிளைகளுக்கு இடையில் ஓட்டத்தை மாற்ற வேண்டுமா அல்லது கலவை மற்றும் விநியோகத்திற்கான பல பாதைகளை இணைக்க வேண்டுமா என்பதைப் பொறுத்தது.

ஒவ்வொரு வால்வின் இயக்க வரிசைக்கும் உத்தரவாதம் அளிப்பதை விட பொதுவான வடிவமைப்பு கொள்கைகளை அட்டவணை விவரிக்கிறது. உற்பத்தியாளர்கள் வெவ்வேறு பந்து ஏற்பாடுகள், இருக்கை கட்டமைப்புகள் மற்றும் நிறுத்த நிலைகளை வழங்கலாம்.

இரண்டு திரவ ஆதாரங்கள் தனித்தனியாக இருக்க வேண்டிய பயன்பாடுகளுக்கு, அதன் அங்கீகரிக்கப்பட்ட ஓட்ட வரைபடம் தேவையான தனிமைப்படுத்தலை உறுதிப்படுத்தினால், எல்-போர்ட் வடிவமைப்பு பொருத்தமானதாக இருக்கும். பல துறைமுகங்களுக்கிடையில் ஒரே நேரத்தில் தொடர்பு கொள்வது அவசியமானால், டி-போர்ட் வடிவமைப்பு மிகவும் பொருத்தமானதாக இருக்கும்.

கூடுதல் பின்னணிக்கு, தேர்வை இறுதி செய்வதற்கு முன் உற்பத்தியாளரின் எல்-போர்ட் த்ரீ-வே பால் வால்வு தயாரிப்பு தகவலை மதிப்பாய்வு செய்யவும்.

முக்கிய நன்மைகள் என்ன?

1. நெகிழ்வான ஓட்டம் ரூட்டிங்

ஒரு எல்-போர்ட் வால்வு, ஒவ்வொரு மாற்றும் புள்ளியிலும் தனித்தனி வால்வுகளை நிறுவாமல், நியமிக்கப்பட்ட பைப்லைன் கிளைகளுக்கு இடையில் மாற ஆபரேட்டர்களை அனுமதிக்கிறது. இது திரவ பரிமாற்றம், மூலத் தேர்வு மற்றும் செயல்முறை ரூட்டிங் ஆகியவற்றிற்குப் பயன்படுத்தப்படும் உபகரணங்களின் ஏற்பாட்டை எளிதாக்கும்.

2. விண்வெளி திறமையான குழாய் வடிவமைப்பு

ஒரு வால்வு உடலில் பல ஓட்ட இணைப்புகளை இணைப்பது பொருத்தமான நிறுவல்களில் தேவைப்படும் தனிப்பட்ட கூறுகளின் எண்ணிக்கையை குறைக்கலாம். குறைவான கூறுகள், ஆய்வு தேவைப்படும் குறைவான இணைப்புப் புள்ளிகளைக் குறிக்கலாம், இருப்பினும் ஒட்டுமொத்த கணினி வடிவமைப்பு உண்மையான சேமிப்பைத் தீர்மானிக்கிறது.

3. துருப்பிடிக்காத எஃகு பொருள் விருப்பங்கள்

துருப்பிடிக்காத எஃகு கட்டுமானம் இணக்கமான தொழில்துறை சூழல்களில் பயனுள்ள அரிப்பு எதிர்ப்பை வழங்க முடியும். பொருத்தமான தரமானது செயல்முறை ஊடகம், குளோரைடு செறிவு, சுத்தம் செய்யும் இரசாயனங்கள், வெப்பநிலை மற்றும் பிற சேவை நிலைமைகளைப் பொறுத்தது. அனைத்து துருப்பிடிக்காத இரும்புகளும் ஒரே மாதிரியாக செயல்படுகின்றன என்ற அனுமானத்தை விட சரிபார்க்கப்பட்ட இணக்கத்தன்மையின் அடிப்படையில் பொருள் தேர்வு செய்யப்பட வேண்டும்.

4. மூன்று துண்டு கட்டுமானம் மூலம் பராமரிப்பு அணுகல்

மூன்று-துண்டு உடல் உள் ஆய்வு மற்றும் சேவையை மிகவும் வசதியாக மாற்றும், ஏனெனில் உற்பத்தியாளரின் நடைமுறைகளின்படி வால்வை பிரிக்கலாம். பைப்லைன் தனிமைப்படுத்தப்பட்டு, அழுத்தம் குறைக்கப்பட்டு, வடிகட்டிய மற்றும் பாதுகாப்பானதாக மாற்றப்பட்ட பிறகு, தகுதிவாய்ந்த பராமரிப்பு பணியாளர்கள் சேவை செய்யக்கூடிய கூறுகளை ஆய்வு செய்யலாம் மற்றும் தேவையான போது இணக்கமான இருக்கைகள் அல்லது முத்திரைகளை மாற்றலாம்.

5. குறிப்பிட்ட நிறுவல்களுக்கு நீட்டிக்கப்பட்ட பட்-வெல்ட் எண்ட்ஸ்

நீட்டிக்கப்பட்ட பட்-வெல்ட் முனைகள் பைப்லைன் வெல்டிங்கின் போது கூடுதல் அனுமதியை வழங்க முடியும், குறிப்பாக காப்பு அல்லது புதைக்கப்பட்ட குழாய்களை உள்ளடக்கிய தளவமைப்புகளில். சரியான நிறுவல் இன்றியமையாததாக உள்ளது: இருக்கைகள், முத்திரைகள் அல்லது பிற வெப்பநிலை உணர்திறன் உள் கூறுகளை சேதப்படுத்துவதைத் தவிர்க்க வெல்டிங் செயல்முறைகள் வெப்ப உள்ளீட்டைக் கட்டுப்படுத்த வேண்டும்.

எல்-போர்ட் பால் வால்வுகள் எங்கே பயன்படுத்தப்படுகின்றன?

ஓட்டத்தை திசைதிருப்பும் திறன் இந்த வால்வு கட்டமைப்பை பல தொழில்துறை துறைகளில் பயனுள்ளதாக்குகிறது. அதன் பொருத்தம் செயல்முறை ஊடகம், அழுத்தம், வெப்பநிலை, இணைப்பு ஏற்பாடு மற்றும் தேவையான பணிநிறுத்தம் செயல்திறன் ஆகியவற்றைப் பொறுத்தது.

• பெட்ரோ கெமிக்கல் செயலாக்கம்:நியமிக்கப்பட்ட பைப்லைன் கிளைகளுக்கு இடையே இணக்கமான செயல்முறை ஸ்ட்ரீம்களை மாற்றுதல்.
• எண்ணெய் மற்றும் எரிவாயு அமைப்புகள்:வால்வின் அழுத்த மதிப்பீடு மற்றும் பொருள் பொருந்தக்கூடிய பயன்பாடுகளில் மாற்று ஓட்ட வழிகளைத் தேர்ந்தெடுப்பது.
• வெப்ப ஆற்றல் அமைப்புகள்:செயல்முறை சுற்றுகள் அல்லது உபகரண இணைப்புகளுக்கு இடையில் இணக்கமான திரவங்களை திருப்பிவிடுதல்.
• நீர் சிகிச்சை:தேர்ந்தெடுக்கப்பட்ட சுத்திகரிப்பு கோடுகள் அல்லது அமைப்பின் கிளைகளுக்கு இடையில் தண்ணீர் பாய்கிறது.
• தொழில்துறை உபகரணங்கள்:வெவ்வேறு இயக்க முறைகள் அல்லது பராமரிப்பு ஏற்பாடுகளை ஆதரிக்க திரவ விநியோக வழியை மாற்றுதல்.

எடுத்துக்காட்டாக, நீர்-சுத்திகரிப்பு நிறுவல் இரண்டு நியமிக்கப்பட்ட ஓட்ட வழிகளுக்கு இடையே தேர்ந்தெடுக்க எல்-போர்ட் வால்வைப் பயன்படுத்தலாம். கணினி வடிவமைப்பின் போது, ​​பொறியாளர்கள் துறைமுக வரைபடம், உத்தேசித்துள்ள தனிமை நிலை மற்றும் வால்வை சேவையில் வைப்பதற்கு முன் ஓட்டப் பாதையை மாற்றுவதால் ஏற்படும் விளைவுகள் ஆகியவற்றைச் சரிபார்க்க வேண்டும்.

ஒவ்வொரு மூன்று வழி பந்து வால்வு ஒவ்வொரு திரவம் அல்லது இயக்க நிலைக்கு ஏற்றது அல்ல. சிராய்ப்பு துகள்கள், பிசுபிசுப்பான ஊடகங்கள், அரிக்கும் இரசாயனங்கள், அதிக வேறுபாடு அழுத்தம் மற்றும் உயர்ந்த வெப்பநிலை ஆகியவை இருக்கையின் ஆயுள் மற்றும் சீல் செயல்திறனை பாதிக்கலாம். தொழில்துறையின் பெயரை மட்டும் இல்லாமல் உண்மையான சேவைக்காக வால்வு தேர்ந்தெடுக்கப்பட வேண்டும்.

சரியான வால்வை எவ்வாறு தேர்வு செய்வது

மூன்று வழி பந்து வால்வை வாங்குவது பெயரளவு குழாய் விட்டம் பொருத்துவதை விட அதிகமாக உள்ளது. நம்பகமான தேர்வு செயல்முறையானது தேவையான ஓட்டச் செயல்பாட்டுடன் தொடங்க வேண்டும் மற்றும் பொருள் பொருந்தக்கூடிய தன்மை, இயந்திர மதிப்பீடுகள், நிறுவல் பரிமாணங்கள் மற்றும் பராமரிப்பு தேவைகள் மூலம் தொடர வேண்டும்.

1. தேவையான ஓட்ட வடிவத்தை வரையறுக்கவும்

பொதுவான துறைமுகம், மாற்று கிளைகள் மற்றும் தேவையான ஒவ்வொரு இயக்க நிலையையும் அடையாளம் காணவும். எந்த போர்ட்கள் இணைக்கப்பட்டுள்ளன மற்றும் ஒவ்வொரு நிலையிலும் தனிமைப்படுத்தப்பட்டுள்ளன என்பதை சரிபார்க்க உற்பத்தியாளரின் ஓட்ட வரைபடத்தைப் பெறவும்.

2. அழுத்தம் மற்றும் வெப்பநிலை தேவைகளை உறுதிப்படுத்தவும்

உண்மையான சேவை வெப்பநிலையில் மதிப்பிடப்பட்ட இயக்க அழுத்தத்தை சரிபார்க்கவும். அழுத்தம் மதிப்பீடுகள் வெப்பநிலை மற்றும் பொருள் தேர்வு மூலம் மாறலாம், எனவே அதிகபட்ச அழுத்த மதிப்பை குறிப்பிடப்பட்ட நிபந்தனைகளிலிருந்து சுயாதீனமாக கருதக்கூடாது.

3. இணக்கமான உடல் மற்றும் சீலிங் பொருட்களைத் தேர்ந்தெடுக்கவும்

முன்மொழியப்பட்ட உடல், பந்து, தண்டு, இருக்கை மற்றும் சீல் பொருட்களுடன் செயல்முறை ஊடகத்தை ஒப்பிடுக. PTFE-அடிப்படையிலான இருக்கைகள் மற்றும் வலுவூட்டப்பட்ட PTFE வகைகள் வெவ்வேறு இயந்திர மற்றும் வெப்ப பண்புகளைக் கொண்டுள்ளன. ஒவ்வொரு பயன்பாட்டிற்கும் இரசாயன இணக்கத்தன்மை மற்றும் உற்பத்தியாளரின் அனுமதிக்கப்படும் சேவை வரம்பு உறுதிப்படுத்தப்பட வேண்டும்.

4. இணைப்பு தரநிலையை சரிபார்க்கவும்

குறிப்பிட்ட இணைப்பு வகை, பரிமாணங்கள் மற்றும் பொருந்தக்கூடிய தரநிலை ஆகியவற்றைச் சரிபார்க்கவும். பட்-வெல்ட் நிறுவல்களுக்கு, இறுதி தயாரிப்பு மற்றும் பரிமாண வரைபடங்களை மதிப்பாய்வு செய்யவும். சரியான முறையில் வடிவமைக்கப்பட்ட குழாய் ஏற்பாடு இல்லாமல் திரிக்கப்பட்ட மற்றும் பற்றவைக்கப்பட்ட இணைப்புகள் ஒன்றுக்கொன்று மாற்ற முடியாது.

5. கைமுறை அல்லது தானியங்கு செயல்பாட்டைத் தீர்மானிக்கவும்

எப்போதாவது பாதை மாற்றங்களுக்கு கைமுறை கைப்பிடி போதுமானதாக இருக்கலாம். அடிக்கடி மாறுதல் அல்லது ரிமோட் கண்ட்ரோல் தேவைப்படும்போது, ​​இணக்கமான நியூமேடிக் அல்லது எலக்ட்ரிக் ஆக்சுவேட்டர் உள்ளதா என்று கேட்கவும். இயக்க முறுக்கு, தேவையான பயணம், நிலை கருத்து மற்றும் மின்சாரம் அல்லது காற்று வழங்கல் தோல்வியின் போது விரும்பிய பதிலை உறுதிப்படுத்தவும்.

6. ஆய்வு மற்றும் ஆவணத் தேவைகளை மதிப்பீடு செய்யவும்

முக்கியமான சேவைகளுக்கு, பொருள் அடையாளம், அழுத்தம்-சோதனை ஆவணங்கள், பரிமாண ஆய்வு, கண்டறியக்கூடிய தன்மை மற்றும் ஏதேனும் திட்ட-குறிப்பிட்ட ஏற்புத் தேவைகளை தெளிவுபடுத்தவும். வழங்கப்பட்ட வால்வு அங்கீகரிக்கப்பட்ட விவரக்குறிப்புடன் பொருந்துகிறதா என்பதை வாங்கும் குழுக்கள் மற்றும் பொறியாளர்கள் சரிபார்க்க இந்தப் பதிவுகள் உதவுகின்றன.

மதிப்பாய்வு செய்ய வேண்டிய தொழில்நுட்ப விவரக்குறிப்புகள்

மூன்று-துண்டு உடல் மற்றும் நீட்டிக்கப்பட்ட பட்-வெல்ட் முனைகளுடன் எல்-போர்ட் த்ரீ-வே பால் வால்வை மதிப்பிடுவதற்கான பயனுள்ள தொடக்கப் புள்ளியை Shangtai இன் வெளியிடப்பட்ட தயாரிப்புத் தகவல் வழங்குகிறது. கீழே பட்டியலிடப்பட்ட மதிப்புகள் குறிப்பிடப்பட்ட தயாரிப்பு உள்ளமைவை விவரிக்கின்றன மற்றும் வாங்குவதற்கு முன் மேற்கோள் மற்றும் தற்போதைய அங்கீகரிக்கப்பட்ட தரவுத்தாள் ஆகியவற்றிற்கு எதிராக உறுதிப்படுத்தப்பட வேண்டும்.

இந்த புள்ளிவிவரங்கள் அனைத்து எல்-போர்ட் வால்வுகளுக்கும் உலகளாவிய மதிப்பீடுகள் அல்ல. தயாரிப்பு பக்கம் மாற்று பொருட்கள் மற்றும் சீல் உள்ளமைவுகளையும் விவாதிக்கிறது. வாங்குபவர்கள் தங்கள் ஆர்டருக்கான அழுத்தம்-வெப்பநிலை உறை, இணைப்பு விவரங்கள் மற்றும் பொருள் கலவை ஆகியவற்றின் சமீபத்திய தொழில்நுட்ப வரைபடத்தையும் எழுத்துப்பூர்வ உறுதிப்படுத்தலையும் கோர வேண்டும்.

நிறுவல் மற்றும் பராமரிப்பு பரிந்துரைகள்

சரியான நிறுவல் மற்றும் திட்டமிடப்பட்ட பராமரிப்பு வால்வு செயல்திறனைப் பாதுகாக்க உதவுகிறது மற்றும் தவிர்க்கக்கூடிய வேலையில்லா நேரத்தை குறைக்கிறது. பின்வரும் நடைமுறைகள் பொறியியல், ஆணையிடுதல் மற்றும் பராமரிப்பு குழுக்களுக்கு பயனுள்ளதாக இருக்கும்.

• நிறுவலுக்கு முன் சரிபார்க்கவும்:வால்வு உடல், வெல்ட் முனைகள், இயக்க முறைமை மற்றும் பாதுகாப்பு பேக்கேஜிங் சேதம் அல்லது மாசுபாடு ஆகியவற்றை சரிபார்க்கவும்.
• ஓட்டத்தின் திசையை சரிபார்க்கவும்:வால்வை இணைக்கும் முன், அங்கீகரிக்கப்பட்ட குழாய் வரைபடத்துடன் உண்மையான துறைமுக ஏற்பாட்டை ஒப்பிடவும்.
• பொருத்தமான வெல்டிங் நடைமுறைகளைப் பயன்படுத்தவும்:பட்-வெல்ட் வடிவமைப்புகளுக்கு, தகுதியான நடைமுறைகளைப் பின்பற்றவும் மற்றும் உற்பத்தியாளரின் அறிவுறுத்தல்களின்படி வெப்ப உள்ளீட்டைக் கட்டுப்படுத்தவும்.
• இயக்க வரிசையை சோதிக்கவும்:பாதுகாப்பான மற்றும் பொருத்தமான இடங்களில், செயல்முறை ஊடகத்தை அறிமுகப்படுத்துவதற்கு முன் கைப்பிடி நிலைகள் மற்றும் ஓட்டம்-பாதை அறிகுறிகளை சரிபார்க்கவும்.
• பாதுகாப்பற்ற பராமரிப்பைத் தடுக்க:வால்வை தனிமைப்படுத்தவும், அழுத்தத்தை குறைக்கவும், அபாயகரமான உள்ளடக்கங்களை வடிகட்டவும், பிரிப்பதற்கு முன் தளத்தின் கதவடைப்பு மற்றும் பாதுகாப்பு நடைமுறைகளைப் பின்பற்றவும்.
• இருக்கைகள் மற்றும் முத்திரைகளை ஆய்வு செய்யுங்கள்:சேவைக்கு ஏற்ற இடைவெளியில் தேய்மானம், இரசாயன சேதம், கசிவு மற்றும் இயக்க சிரமங்களை சரிபார்க்கவும்.
• தொழில்நுட்ப பதிவுகளை வைத்திருங்கள்:ஆவண ஆய்வுகள், மாற்றீடுகள், சோதனை முடிவுகள் மற்றும் இயக்க நிலைமைகளில் ஏதேனும் மாற்றங்கள்.

பந்து வால்வுகள் பொதுவாக ஆன்-ஆஃப் சர்வீஸ் மற்றும் ஃப்ளோ ரூட்டிங் ஆகியவற்றை நோக்கமாகக் கொண்டவை, உற்பத்தியாளர் குறிப்பிட்ட கடமையை அங்கீகரிக்கும் வரை தொடர்ச்சியான த்ரோட்டில் அல்ல. பொருத்தமற்ற பகுதி திறந்த நிலையில் வால்வை இயக்குவது, சில நிபந்தனைகளின் கீழ் கொந்தளிப்பு, அரிப்பு அல்லது இருக்கை சேதத்தை அதிகரிக்கலாம்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

1. மூன்று வழி பந்து வால்வு எல் போர்ட்டின் முக்கிய செயல்பாடு என்ன?

தேர்ந்தெடுக்கப்பட்ட பைப்லைன் கிளைகளுக்கு இடையே திரவத்தை திருப்பிவிடுவதே இதன் முதன்மை செயல்பாடு. பந்தின் உள்ளே இருக்கும் எல் வடிவ பத்தியானது வால்வின் நோக்குநிலைக்கு ஏற்ப நியமிக்கப்பட்ட போர்ட்களை இணைக்கிறது. சரியான இயக்க வரிசை மற்றும் தனிமைப்படுத்தும் திறனை உறுதிப்படுத்த அங்கீகரிக்கப்பட்ட ஓட்ட வரைபடத்தை ஆலோசிக்க வேண்டும்.

2. எல்-போர்ட் மற்றும் டி-போர்ட் பால் வால்வுக்கு என்ன வித்தியாசம்?

எல்-போர்ட் வடிவமைப்பு முக்கியமாக ஓட்டம் மாறுவதற்கு அல்லது தேர்ந்தெடுக்கப்பட்ட போர்ட்களுக்கு இடையே திசைதிருப்ப பயன்படுகிறது. டி-போர்ட் வடிவமைப்பு கூடுதல் இணைப்பு வடிவங்களை வழங்குகிறது மற்றும் மூன்று போர்ட்களையும் ஒரே நேரத்தில் தொடர்பு கொள்ள அனுமதிக்கலாம். சரியான விருப்பம் தேவையான செயல்முறை செயல்பாடு மற்றும் உற்பத்தியாளரின் போர்ட் உள்ளமைவைப் பொறுத்தது.

3. எல்-போர்ட் மூன்று வழி பந்து வால்வு ஓட்டத்தை முழுமையாக நிறுத்த முடியுமா?

சில எல்-போர்ட் டிசைன்கள் அனைத்து போர்ட்கள்-மூடிய நிலையையும் உள்ளடக்கியது, மற்றவை வெவ்வேறு இயக்க ஏற்பாடுகளைக் கொண்டுள்ளன. குறிப்பிட்ட வால்வின் ஓட்ட வரைபடம் மற்றும் சீல் விவரக்குறிப்புகளிலிருந்து முழுமையான தனிமைப்படுத்தல் உறுதிப்படுத்தப்பட வேண்டும். தனிமைப்படுத்தல் பாதுகாப்பு முக்கியமானது எனில், தேவையான கசிவு செயல்திறன் மற்றும் கூடுதல் தனிமைப்படுத்தும் கருவிகள் தேவையா என்பதை சரிபார்க்கவும்.

4. எல்-போர்ட் பந்து வால்வுக்கு எந்த பொருட்கள் பொருத்தமானவை?

பொருள் தேர்வு திரவம், அரிப்பு வெளிப்பாடு, அழுத்தம், வெப்பநிலை மற்றும் சுத்தம் தேவைகள் சார்ந்துள்ளது. 304 அல்லது 316 போன்ற துருப்பிடிக்காத எஃகு தரங்கள் பல பயன்பாடுகளுக்கு பொருந்தும், அதே நேரத்தில் PTFE அடிப்படையிலான அல்லது வலுவூட்டப்பட்ட இருக்கைகள் சில சேவைகளுக்கு பொருத்தமானதாக இருக்கலாம். முழுமையான ஈரப்படுத்தப்பட்ட-பொருள் கலவையானது இணக்கத்தன்மைக்காக சரிபார்க்கப்பட வேண்டும்.

5. மேற்கோளைக் கோருவதற்கு என்ன தகவல் தேவை?

பெயரளவு வால்வு அளவு, தேவையான போர்ட் ஏற்பாடு, இணைப்பு வகை, அழுத்தம் மற்றும் வெப்பநிலை நிலைகள், செயல்முறை நடுத்தர, விருப்பமான பொருட்கள், அளவு மற்றும் இயக்க முறை ஆகியவற்றை வழங்கவும். பைப்லைன் வரைபடங்கள், தேவையான ஓட்ட வரிசை மற்றும் திட்ட-குறிப்பிட்ட ஆய்வுத் தேவைகள் ஆகியவை சப்ளையர் பொருத்தமான உள்ளமைவை உறுதிப்படுத்த உதவும்.

6. நீட்டிக்கப்பட்ட பட்-வெல்ட் முனைகளுடன் மூன்று துண்டு வால்வை ஏன் கருத வேண்டும்?

உற்பத்தியாளரின் பராமரிப்பு நடைமுறைக்கு உட்பட்டு, மூன்று-துண்டு கட்டுமானமானது சேவை செய்யக்கூடிய உள் கூறுகளுக்கான அணுகலை எளிதாக்கும். நீட்டிக்கப்பட்ட பட்-வெல்ட் முனைகள் வெல்டிங்கிற்கான கூடுதல் அனுமதியை வழங்கலாம் மற்றும் சில தனிமைப்படுத்தப்பட்ட அல்லது புதைக்கப்பட்ட குழாய் ஏற்பாடுகளுக்கு ஏற்றதாக இருக்கலாம். ஆர்டர் செய்வதற்கு முன் பரிமாணங்கள் மற்றும் நிறுவல் முறை சரிபார்க்கப்பட வேண்டும்.

முடிவு: சரியான ஓட்டக் கட்டுப்பாட்டு முடிவை எடுத்தல்

எல்-போர்ட் பத்தியுடன் மூன்று வழி பந்து வால்வு நியமிக்கப்பட்ட குழாய் கிளைகளுக்கு இடையில் திரவத்தை மாற்றுவதற்கான நடைமுறை தீர்வை வழங்க முடியும். அதன் செயல்திறன் சரியான போர்ட் ஏற்பாட்டைத் தேர்ந்தெடுப்பது, அழுத்தம் மற்றும் வெப்பநிலை வரம்புகளைச் சரிபார்த்தல், இணக்கமான பொருட்களைத் தேர்ந்தெடுப்பது மற்றும் வால்வின் இயக்க நிலைகள் செயல்முறைத் தேவைகளுடன் பொருந்துவதை உறுதிசெய்தல் ஆகியவற்றைப் பொறுத்தது. மூன்று-துண்டு உடல் மற்றும் நீட்டிக்கப்பட்ட பட்-வெல்ட் முனைகள் போன்ற கட்டுமான விவரங்கள் நிறுவல் திட்டமிடல் மற்றும் நீண்ட கால பராமரிப்பு ஆகியவற்றை பாதிக்கலாம்.

தொழில்துறை வால்வு தேர்வை ஆதரிக்கும் தயாரிப்பு தகவல் மற்றும் கட்டமைப்பு விருப்பங்களை Shangtai வழங்குகிறது. நீங்கள் எல்-போர்ட் வடிவமைப்புகளை ஒப்பிட்டுப் பார்த்தால், புதிய குழாய் அமைப்பைத் திட்டமிடுகிறீர்கள் அல்லது ஏற்கனவே உள்ள வால்வை மாற்றினால், த்ரீ வே பால் வால்வ் எல் போர்ட் விவரக்குறிப்புகளை மதிப்பாய்வு செய்து, ஆர்டர் செய்வதற்கு முன் உங்கள் இயக்கத் தேவைகளைத் தயார் செய்யவும். உங்கள் விண்ணப்பத்தைப் பற்றி விவாதிக்கவும், தொழில்நுட்ப விவரங்களை உறுதிப்படுத்தவும், பொருத்தமான மேற்கோளைக் கோரவும் எங்கள் குழுவைத் தொடர்புகொள்ளவும். தயவுசெய்துஎங்களை தொடர்பு கொள்ளவும்இன்று உங்கள் தொழில்துறை ஓட்டம்-கட்டுப்பாட்டுத் தேவைகளுக்கு ஏற்ப வால்வு தீர்வுகளை ஆராய.
