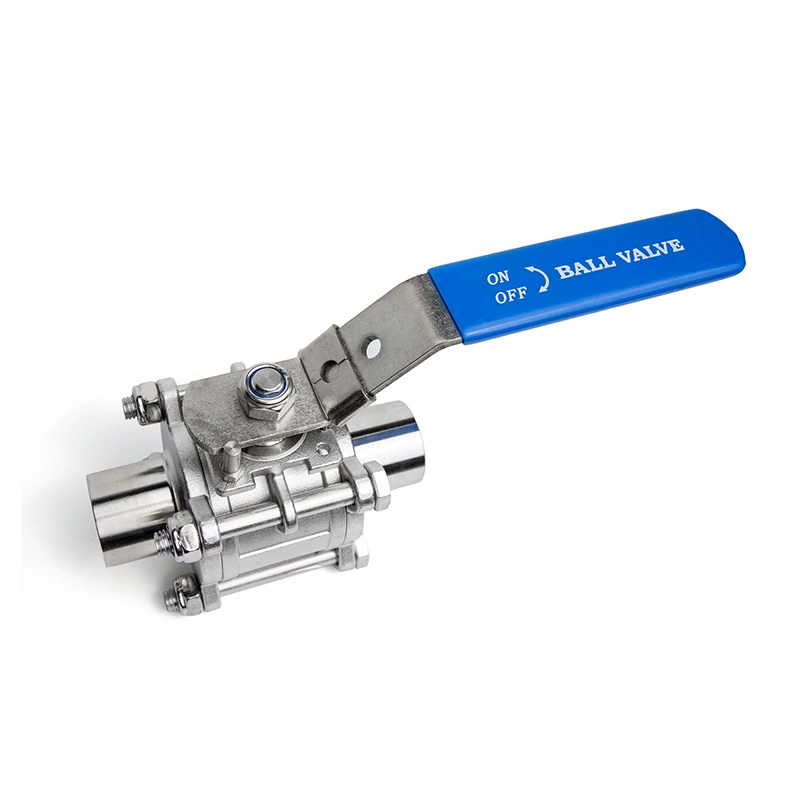

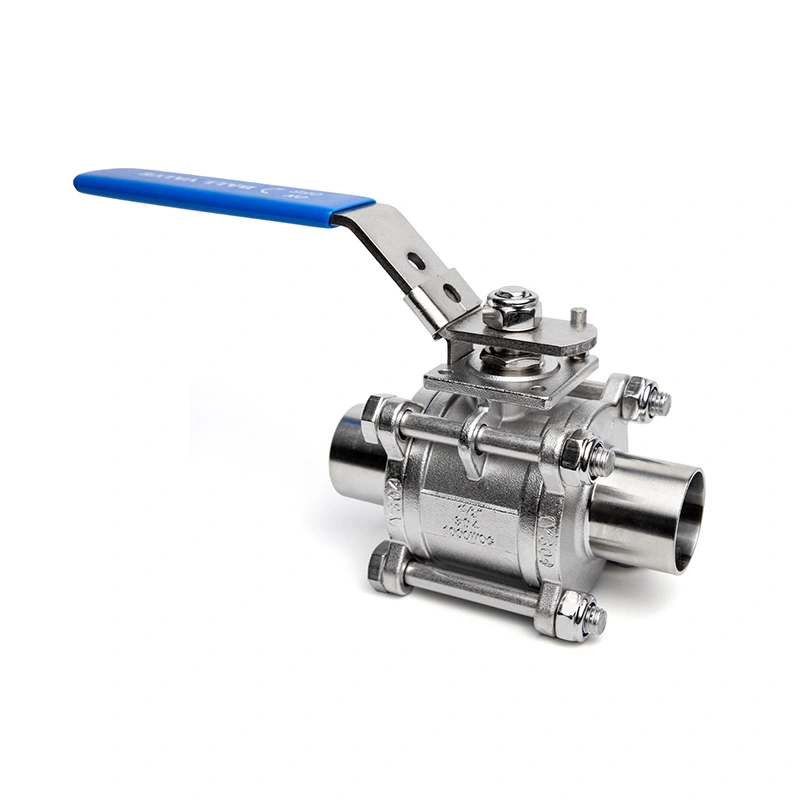

3 பீஸ் முழுமையாக இணைக்கப்பட்ட பட்-வெல்டட் சானிட்டரி பால் வால்வு

Shangtai 3 Piece Fullly encapsulated Butt-welded Sanitary Ball Valve ஆனது 304/316 துருப்பிடிக்காத ஸ்டீலில் பட்-வெல்ட் முனைகளுடன் சுமார் Ra 0.15μm வரை முடிக்கப்பட்டுள்ளது. அதன் முழுமையாக இணைக்கப்பட்ட முத்திரைகள் மற்றும் மென்மையான உள் ஓட்டப் பாதை ஆகியவை தயாரிப்பு எச்சங்களைக் குறைக்கவும், CIP/SIP சுத்தம் செய்வதை ஆதரிக்கவும் வடிவமைக்கப்பட்டுள்ளன. ISO 9001 மற்றும் CE ஆவணங்கள் பொருந்தக்கூடிய உள்ளமைவுகளுக்கு கிடைக்கின்றன, இது வால்வை சுகாதாரமான திரவ செயலாக்க அமைப்புகளுக்கு ஏற்றதாக மாற்றுகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

இந்த 3 பீஸ் முழுமையாக இணைக்கப்பட்ட பட்-வெல்டட் சானிட்டரி பால் வால்வு சுகாதாரமான குழாய் அமைப்புகளுடன் நிரந்தர இணைப்புக்காக பட்-வெல்ட் முனைகளைப் பயன்படுத்துகிறது. வெல்ட் முனைகளின் உள் மற்றும் வெளிப்புற மேற்பரப்புகள் தோராயமாக Ra 0.15μm மேற்பரப்பு கடினத்தன்மைக்கு இயந்திரமாக்கப்படுகின்றன, இது ஒரு மென்மையான வெல்டிங் மேற்பரப்பை வழங்குகிறது மற்றும் மூட்டைச் சுற்றி எச்சங்கள் குவிந்துவிடக்கூடிய பகுதிகளைக் குறைக்கிறது.

வால்வு முழுமையாக இணைக்கப்பட்ட முத்திரைகளைப் பயன்படுத்துகிறது, வெளிப்படும் இடைவெளிகள் மற்றும் தயாரிப்பு தக்கவைப்பைக் கட்டுப்படுத்த ஒரு மென்மையான பாதுகாப்பு கட்டமைப்பிற்குள் மீள் சீல் உறுப்பு இணைக்கப்பட்டுள்ளது. 304 அல்லது 316 துருப்பிடிக்காத எஃகில் கிடைக்கிறது, இது சுகாதாரச் செயலாக்கம் மற்றும் CIP/SIP சுத்தம் செய்வதற்கான மெருகூட்டப்பட்ட உள் ஓட்டப் பாதையுடன் வழங்கப்படலாம். மூன்று-துண்டு கட்டுமானமானது, வால்வு தனிமைப்படுத்தப்பட்டு, அழுத்தம் குறைக்கப்பட்ட பிறகு ஆய்வு மற்றும் மாற்றத்திற்கான உள் சீல் கூறுகளை அணுக அனுமதிக்கிறது.

முக்கிய பரிமாணங்கள்

அளவு	1/4"- 6"
அழுத்தம் வகுப்பு	CL150
சுகாதார வெல்ட் முடிவடைகிறது	EN10357(DIN11850) / ISO1127
அதிகபட்ச அழுத்தம்	285PSI
வடிவமைப்பு மற்றும் உற்பத்தி தரநிலைகள்	ASME B16.34
சோதனை மற்றும் ஆய்வு	API598
அழுத்தம்-வெப்பநிலை மதிப்பீடுகள்	ASME B16.34
வெப்பநிலை வரம்பு	-25℃~150℃
உடல் பொருள்	ASTM A351 CF8M (316)
பந்து பொருள்	ASTM A182 F316
தண்டு பொருள்	ASTM A182 F316
இருக்கை பொருள்	RPTFE(PTFE+15%fv)
விருப்பங்கள்	பிற பொருட்கள் கோரிக்கையின் பேரில் கிடைக்கும்.

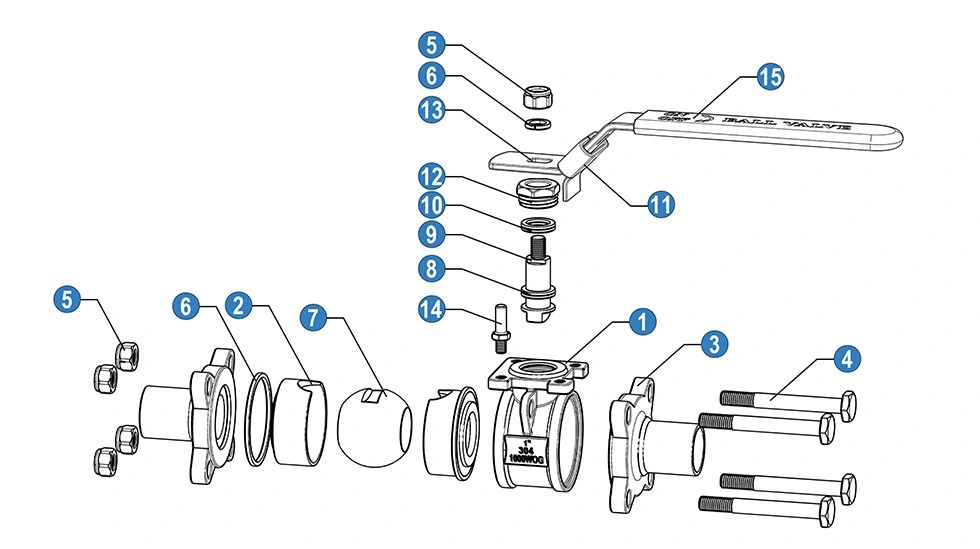

3 Piece Fully Encapsulated Butt-welded Sanitary Ball Valve

இல்லை	பெயர்	*பொருள் (N/B)**
1	உடல்	எஸ்எஸ் 316	எஸ்எஸ் 304
2	பந்து இருக்கை	PTFE	PTFE
3	தொப்பி	எஸ்எஸ் 316	எஸ்எஸ் 304
4	போல்ட்	எஸ்எஸ் 304	எஸ்எஸ் 304
5	கொட்டை	எஸ்எஸ் 304	எஸ்எஸ் 304
6	ஸ்பிரிங் வாஷர்	எஸ்எஸ் 304	எஸ்எஸ் 304
7	பந்து	எஸ்எஸ் 316	எஸ்எஸ் 304
8	உராய்வு வளையம்	PTFE	PTFE
9	தண்டு	எஸ்எஸ் 316	எஸ்எஸ் 304
10	தண்டு பேக்கிங்	PTFE	PTFE
11	பூட்டுதல் சாதனம்	எஸ்எஸ் 304	எஸ்எஸ் 304
12	சுரப்பி	எஸ்எஸ் 316	எஸ்எஸ் 304
13	கைப்பிடி	எஸ்.எஸ்	எஸ்.எஸ்
14	பின் நிறுத்து	எஸ்எஸ் 201	எஸ்எஸ் 201
15	கைப்பிடி ஸ்லீவ்	PVC	PVC

· N: ANSl B 2.1 NPT படி நூல் முடிவடைகிறது
· பி: பிஎஸ்21 பிஎஸ்பியின்படி இழை முடிவடைகிறது

3 Piece Fully Encapsulated Butt-welded Sanitary Ball Valve

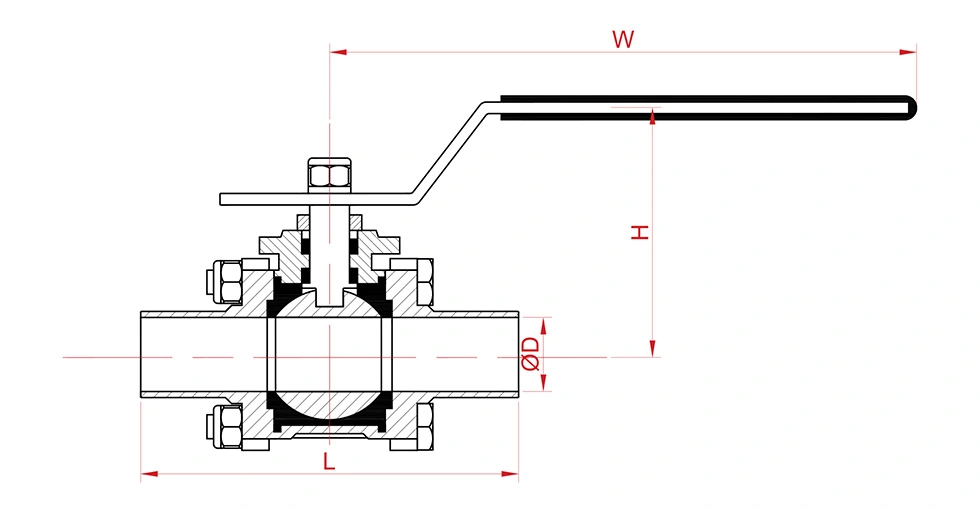

பொது பரிமாணங்கள்

அளவு	பரிமாணங்கள் (மிமீ)				எடை (கிலோ)
அளவு	D	W	H	எல்(+-2)	எடை (கிலோ)
1/4"	8	102	54	52	0.22
3/8"	10	102	54	52	0.22
1/2"	15	105	57	55	0.23
3/4"	20	105	60	60	0.3
1"	25	110	71	70	0.5
11/4"	32	126	77	81	0.82
11/2"	38	155	88	92	1.1
2"	49	165	100	106	1.5
21/2"	63	230	125	150	3.5
3"	76	260	145	165	5.6
4"	100	300	165	200	9.6

Kv மதிப்புகள்

Kv (m3/h) = ஒரு மணி நேரத்திற்கு கன மீட்டரில் நீரின் ஓட்ட விகிதம் 1 பி அழுத்த வீழ்ச்சியை உருவாக்கும் வால்வு முழுவதும் பட்டை.

அளவு	பரிமாணங்கள் (மிமீ)				எடை (கிலோ)
அளவு	D	W	H	எல்(+-2)	எடை (கிலோ)
1/4"	8	102	54	52	0.22
3/8"	10	102	54	52	0.22
1/2"	15	105	57	55	0.23
3/4"	20	105	60	60	0.3
1"	25	110	71	70	0.5
11/4"	32	126	77	81	0.82
11/2"	38	155	88	92	1.1
2"	49	165	100	106	1.5
21/2"	63	230	125	150	3.5
3"	76	260	145	165	5.6
4"	100	300	165	200	9.6

தயாரிப்பு நன்மைகள்

1. துல்லியமாக மாறிய பட்-வெல்ட் முனைகள்

வெல்ட் முனைகளின் உள் மற்றும் வெளிப்புற மேற்பரப்புகள் இரண்டும் Ra ≈ 0.15μm க்கு துல்லியமாக இயந்திரமயமாக்கப்படுகின்றன, இது உயர் கோஆக்சியலிட்டி மற்றும் ஆன்-சைட் சுகாதார குழாய்களுடன் இறுக்கமான பொருத்தம், நிலையான வெல்டிங் தரத்திற்கு உத்தரவாதம் மற்றும் மறைக்கப்பட்ட சுகாதார அபாயங்களை நீக்குதல் இணைப்பு மூட்டுகளில்.

2. முழுமையாக இணைக்கப்பட்ட சீல் அமைப்பு

முழுமையாக இணைக்கப்பட்ட முத்திரை வடிவமைப்பு மீள் சீலிங் மையத்தை முழுமையாக மூடுகிறது, வெளிப்படும் எலாஸ்டோமர் இடைவெளிகளை நீக்குகிறது மற்றும் திரவம் தக்கவைக்கும் பகுதிகள். இது நடுத்தர குவிப்பு மற்றும் நுண்ணுயிர் வளர்ச்சியை திறம்பட தடுக்கிறது, நீண்ட காலத்தை பராமரிக்கிறது சுகாதாரமான செயல்திறன் மற்றும் துப்புரவு நடைமுறைகளை எளிதாக்குதல்.

3. பிரீமியம் சானிட்டரி-கிரேடு துருப்பிடிக்காத எஃகு

304 மற்றும் 316 துருப்பிடிக்காத எஃகு விருப்பங்களில் கிடைக்கிறது, வால்வு சிறந்த அரிப்பு எதிர்ப்பு மற்றும் இயந்திரத்தை வழங்குகிறது வலிமை. கண்ணாடி மெருகூட்டப்பட்ட உள் ஓட்டப் பாதையானது, குறைந்த எதிர்ப்பில், முழுமையாக மென்மையான திரவப் பரிமாற்றத்தை உறுதி செய்கிறது சுகாதார தொழில்துறை குழாய் தேவைகளுக்கு இணங்குதல்.

4. எளிதான பராமரிப்புக்கான 3PC பிளவு கட்டமைப்பு

மூன்று-துண்டு பிளவு உடல் முழு பிரித்தெடுத்தல் மற்றும் துண்டிக்கப்படாமல் நேரடியாக பைப்லைனில் சீல் மாற்றத்தை அனுமதிக்கிறது முழு வரியும், கணினி செயலிழப்பை வெகுவாகக் குறைக்கிறது மற்றும் தினசரி செயல்பாடு மற்றும் பராமரிப்பு செலவுகளைக் குறைக்கிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

1. இந்த சுகாதார பந்து வால்வுக்கு என்ன சான்றிதழ்கள் உள்ளன?

எங்கள் உற்பத்தி அமைப்பு ISO 9001 க்கு சான்றளிக்கப்பட்டது, மேலும் CE ஆவணங்கள் பொருந்தக்கூடிய சானிட்டரி பால் வால்வு உள்ளமைவுகளுக்கு கிடைக்கின்றன. குறிப்பிட்ட தயாரிப்பு மற்றும் ஆர்டர் தேவைகளுக்கு ஏற்ப கிடைக்கக்கூடிய சான்றிதழ் மற்றும் ஆவணங்கள் உறுதிப்படுத்தப்படலாம்.

2. இந்த வால்வுக்கு என்ன உடல் பொருட்கள் உள்ளன?

நிலையான உடல் பொருள் விருப்பங்கள் 304 துருப்பிடிக்காத எஃகு மற்றும் 316 துருப்பிடிக்காத எஃகு ஆகும். வேலை செய்யும் ஊடகம், வெப்பநிலை மற்றும் அரிப்பு நிலைமைகளுக்கு ஏற்ப பொருத்தமான தரத்தை தேர்ந்தெடுக்கலாம்.

3. பட்-வெல்ட் முனைகளின் எந்திர துல்லியம் எப்படி இருக்கிறது?

பட்-வெல்ட் முனைகளின் உள் மற்றும் வெளிப்புற மேற்பரப்புகள் தோராயமாக Ra 0.15μm மேற்பரப்பு கடினத்தன்மைக்கு இயந்திரமாக்கப்படுகின்றன. இது ஒரு மென்மையான வெல்டிங் மேற்பரப்பை வழங்குகிறது மற்றும் இணக்கமான சுகாதார குழாய்களுடன் சரியான இணைப்பை ஆதரிக்கிறது.

4. 3 பீஸ் முழுமையாக இணைக்கப்பட்ட பட்-வெல்டட் சானிட்டரி பால் வால்வின் முக்கிய அம்சங்கள் என்ன?

வால்வு பட்-வெல்ட் முனைகள், முழுமையாக இணைக்கப்பட்ட முத்திரைகள் மற்றும் 304 அல்லது 316 துருப்பிடிக்காத எஃகு கட்டுமானத்தை ஒருங்கிணைக்கிறது. CIP அல்லது SIP சுத்தம் தேவைப்படும் சுகாதார செயலாக்க அமைப்புகளுக்கு மென்மையான உள் கட்டமைப்பு பொருத்தமானது.

5. ஆன்-சைட் ஆய்வுக்காக உங்கள் தொழிற்சாலைக்கு நாங்கள் செல்லலாமா?

ஆம். வென்ஜோ விமான நிலையத்திலிருந்து காரில் ஏறக்குறைய 10 நிமிடங்களில் சீனாவின் ஜெஜியாங்கில் உள்ள வென்ஜோவில் இந்த தொழிற்சாலை அமைந்துள்ளது. வருகை அட்டவணையின்படி வரவேற்பு ஆதரவுடன் தொழிற்சாலை வருகைகளை முன்கூட்டியே ஏற்பாடு செய்யலாம்.
