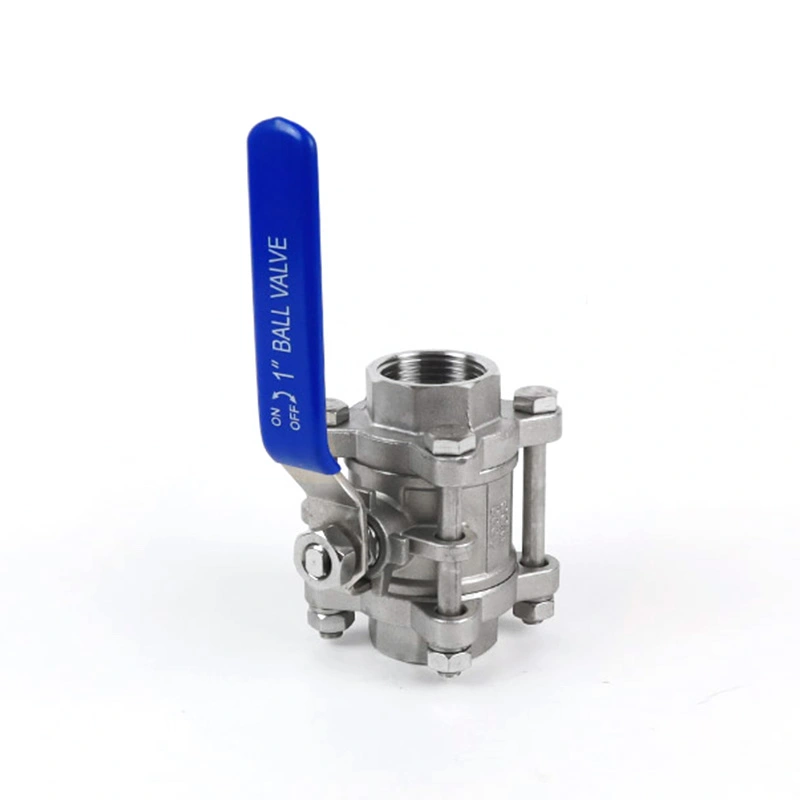

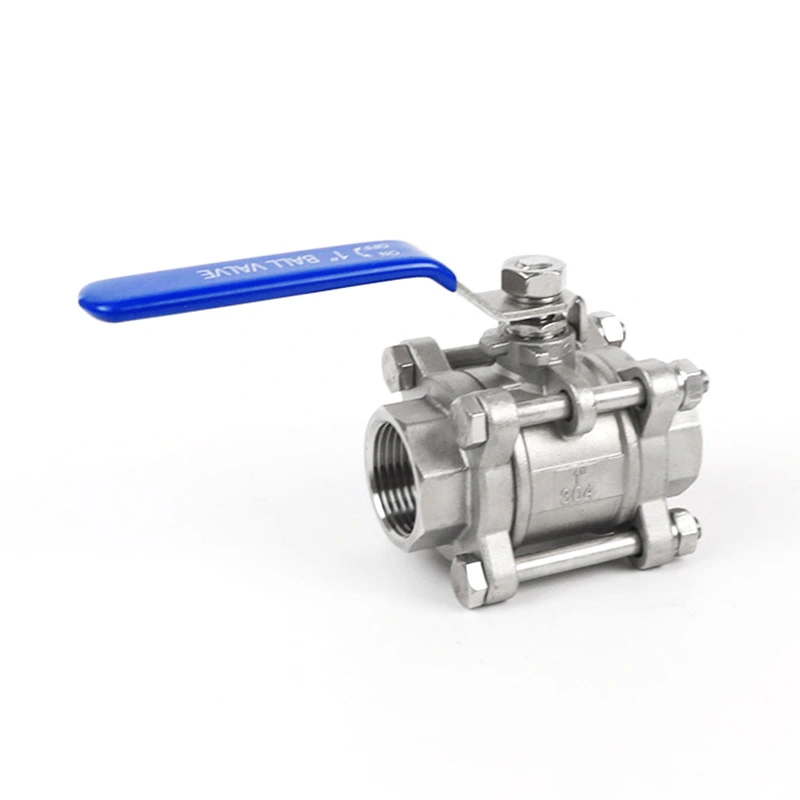

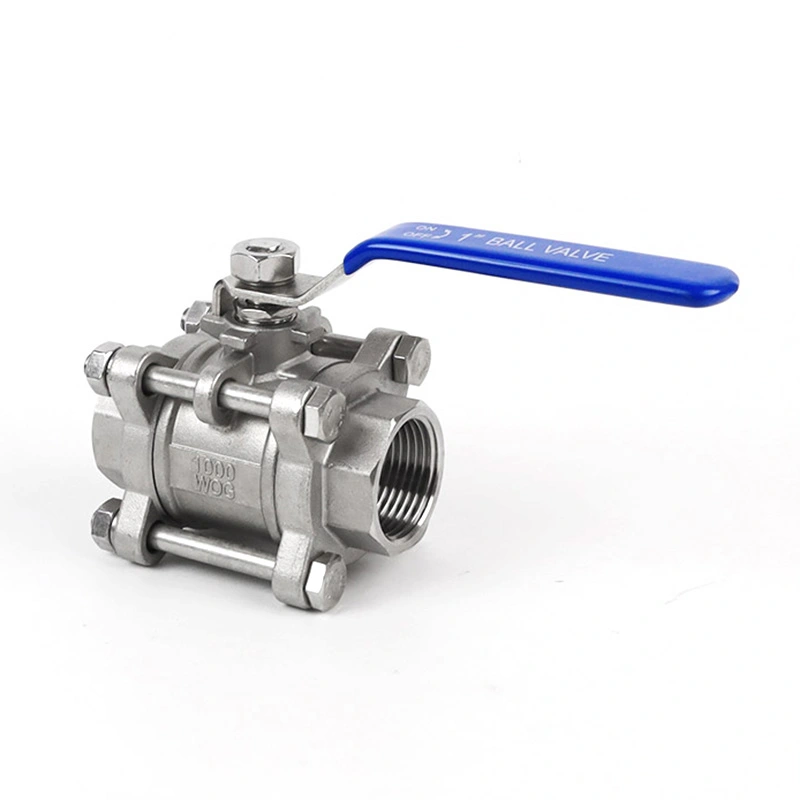

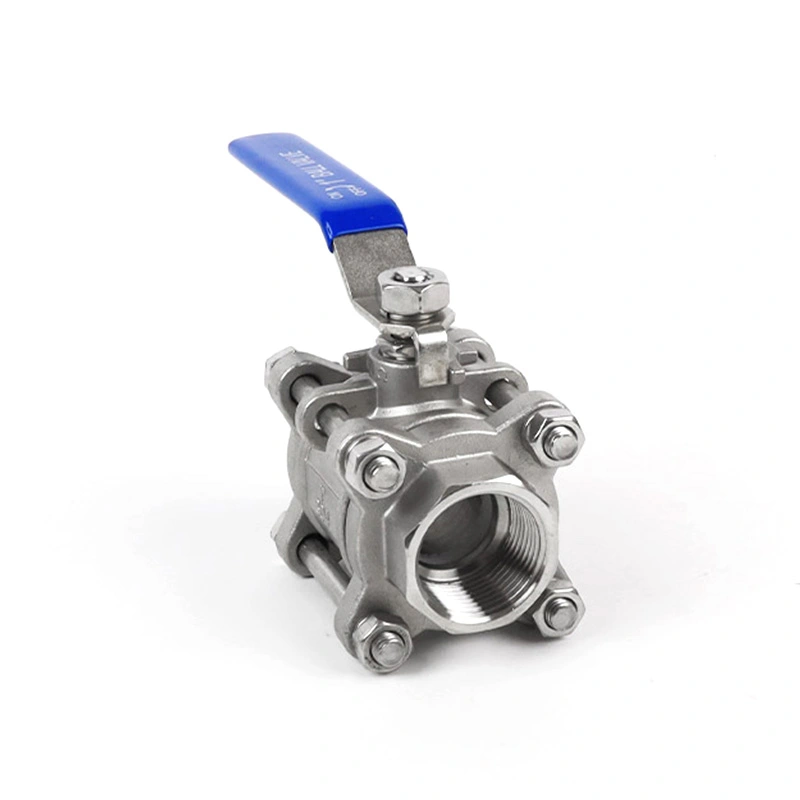

3PC ஹெவி டியூட்டி பால் வால்வு பூட்டுதல் சாதனம்

ஷாங்டாய் 3PC ஹெவி டியூட்டி பால் வால்வு, லாக்கிங் டிவைஸ் கொண்ட தொழில்துறை பைப்லைன் அமைப்புகளுக்கு பாதுகாப்பான மூடல் மற்றும் கட்டுப்படுத்தப்பட்ட கைமுறை செயல்பாடு தேவைப்படும். மூன்று-துண்டு கட்டுமானமானது பராமரிப்புக்கான உள் கூறுகளுக்கான அணுகலை வழங்குகிறது, அதே நேரத்தில் பூட்டக்கூடிய கைப்பிடி திட்டமிடப்படாத வால்வு செயல்பாட்டைத் தடுக்க உதவுகிறது. வேலை செய்யும் ஊடகம் மற்றும் பயன்பாட்டுத் தேவைகளுக்கு ஏற்ப வெவ்வேறு இருக்கை, முத்திரை, அழுத்தம் மற்றும் வெப்பநிலை கட்டமைப்புகள் வழங்கப்படலாம்.

நன்மைகள்

1. ஹெவி-டூட்டி த்ரீ-பீஸ் கட்டுமானம்

வலுவூட்டப்பட்ட மூன்று-துண்டு உடல் தொழில்துறை குழாய் சேவைக்காக வடிவமைக்கப்பட்டுள்ளது, அங்கு வலுவான வால்வு கட்டுமானம் தேவைப்படுகிறது. பைப்லைனில் இருந்து முழு வால்வு உடலையும் அகற்றாமல் ஆய்வு அல்லது பராமரிப்புக்காக வால்வை திறக்க மூன்று-துண்டு வடிவமைப்பு அனுமதிக்கிறது.

2. கட்டுப்படுத்தப்பட்ட செயல்பாட்டிற்கான பூட்டக்கூடிய கைப்பிடி

ஒருங்கிணைந்த பூட்டுதல் சாதனம் கைப்பிடியை தேர்ந்தெடுக்கப்பட்ட வால்வு நிலையில் வைத்திருக்க உதவுகிறது மற்றும் தற்செயலான அல்லது அங்கீகரிக்கப்படாத செயல்பாட்டின் அபாயத்தைக் குறைக்கிறது. செயல்பாடு அல்லது பராமரிப்பின் போது வால்வு நிலையைக் கட்டுப்படுத்த வேண்டிய தொழில்துறை அமைப்புகளில் இந்த அம்சம் பயனுள்ளதாக இருக்கும்.

3. எதிர்ப்பு ஊதுகுழல் தண்டு வடிவமைப்பு

வால்வு அழுத்தத்தில் இருக்கும்போது தண்டு வெளியேறுவதைத் தடுக்க தண்டு உட்புறமாகத் தக்கவைக்கப்படுகிறது. இந்த கட்டுமானமானது தொழில்துறை ஆன்/ஆஃப் சேவைக்கான கூடுதல் பாதுகாப்பு அம்சத்தை வழங்குகிறது.

4. துருப்பிடிக்காத எஃகு பொருள் விருப்பங்கள்

நிலையான பொருள் உள்ளமைவில் உடல், பந்து, தண்டு மற்றும் பிற கூறுகளுக்கான SS316 மற்றும் SS304 விருப்பங்கள் உள்ளன. பட்டியலிடப்பட்ட கட்டமைப்பில் பந்து இருக்கை, உராய்வு வளையம் மற்றும் தண்டு பேக்கிங்கிற்கு PTFE பயன்படுத்தப்படுகிறது. பொருள் தேர்வு வேலை செய்யும் ஊடகம், அழுத்தம் மற்றும் வெப்பநிலை ஆகியவற்றுடன் பொருந்த வேண்டும்.

5. அழுத்தம் மற்றும் வெப்பநிலை திறன்

வால்வு CL150 அழுத்த வகுப்பு, அதிகபட்ச அழுத்தம் 540 PSI மற்றும் பட்டியலிடப்பட்ட கட்டமைப்பின்படி -25℃ முதல் 150℃ வரை வெப்பநிலை வரம்புடன் குறிப்பிடப்பட்டுள்ளது. உண்மையான அனுமதிக்கக்கூடிய வேலை அழுத்தம், தேர்ந்தெடுக்கும் முன் பொருந்தக்கூடிய அழுத்தம்-வெப்பநிலை நிலைமைகளுக்கு எதிராக சரிபார்க்கப்பட வேண்டும்.

6. தொழிற்சாலை உற்பத்தி மற்றும் தரக் கட்டுப்பாடு

Shangtai அதன் தொழிற்சாலையில் வால்வு உற்பத்தி, எந்திரம், அசெம்பிளி, ஆய்வு மற்றும் அழுத்தம் சோதனை ஆகியவற்றை நிர்வகிக்கிறது. பொருள் ஆவணங்கள் மற்றும் பொருந்தக்கூடிய CE மற்றும் ISO 9001 சான்றிதழ்கள் தயாரிப்பு மற்றும் ஆர்டர் தேவைகளுக்கு ஏற்ப வழங்கப்படலாம்.

முக்கிய பரிமாணங்கள்

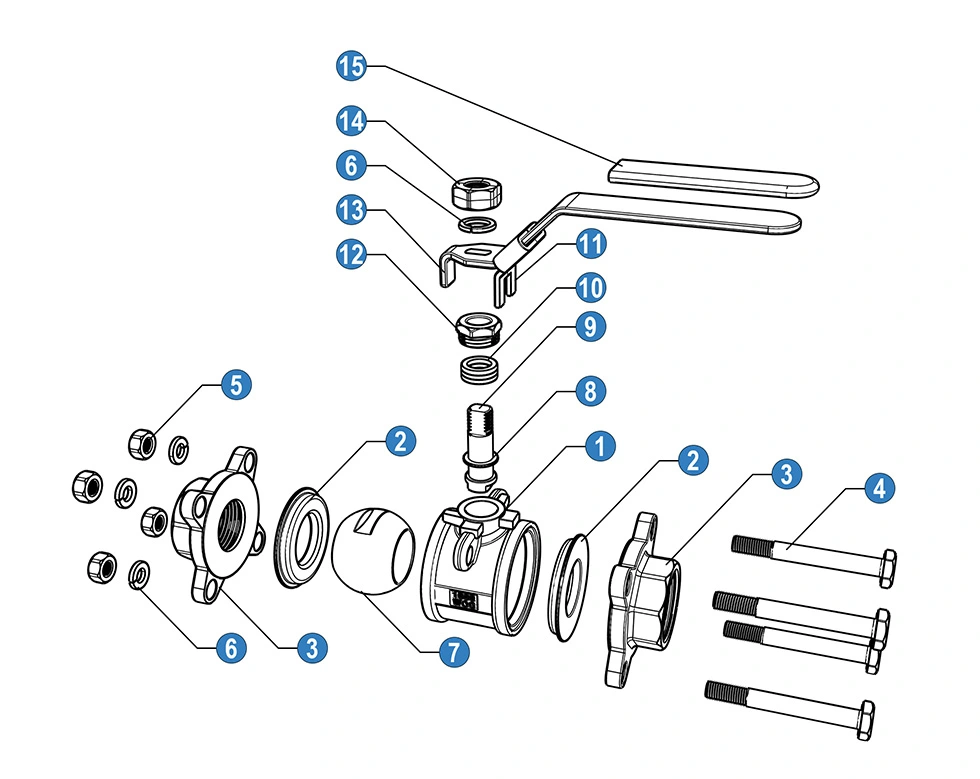

பொருட்கள் மற்றும் கூறுகள்

* N: ANSI B 2.1 NPT படி நூல் முடிவடைகிறது

* பி: பிஎஸ்21 பிஎஸ்பியின்படி இழை முடிவடைகிறது

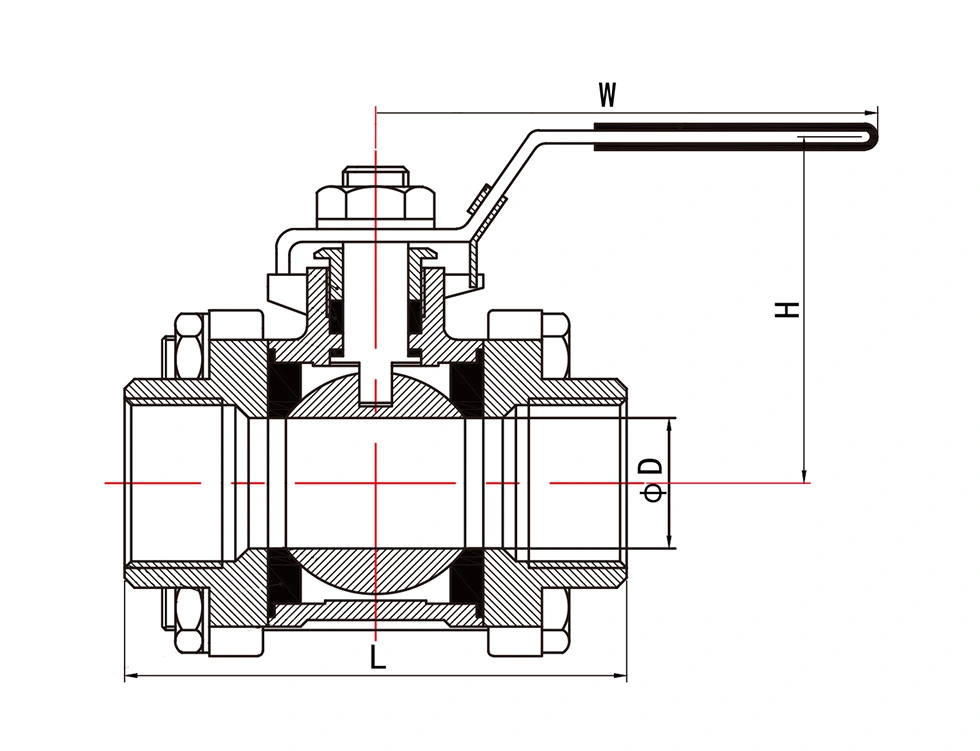

பொது பரிமாணங்கள்

Kv மதிப்புகள்

Kv (m3/h) = ஒரு மணி நேரத்திற்கு கன மீட்டரில் நீரின் ஓட்ட விகிதம் வால்வு முழுவதும் 1 பட்டியின் அழுத்தம் வீழ்ச்சியை உருவாக்கும்.

விண்ணப்பங்கள்

லாக்கிங் சாதனத்துடன் கூடிய 3PC ஹெவி டியூட்டி பால் வால்வு, கைமுறையாக மூடுதல் மற்றும் கட்டுப்படுத்தப்பட்ட வால்வு செயல்பாடு தேவைப்படும் தொழில்துறை பைப்லைன் மற்றும் உபகரண பயன்பாடுகளுக்கு ஏற்றது:

எண்ணெய் மற்றும் எரிவாயு

இரசாயன செயலாக்கம்

பெட்ரோ கெமிக்கல் தாவரங்கள்

நீர் சிகிச்சை

பவர் & யூட்டிலிட்டி சிஸ்டம்ஸ்

HVAC & தொழில்துறை குழாய்கள்

சுருக்கப்பட்ட காற்று அமைப்புகள்

கடல் மற்றும் கப்பல் கட்டுதல்

அடிக்கடி கேட்கப்படும் கேள்விகள்

1. லாக்கிங் சாதனத்துடன் கூடிய 3PC ஹெவி டியூட்டி பால் வால்வு என்றால் என்ன?

இது தொழில்துறை ஆன்/ஆஃப் சேவைக்காக வடிவமைக்கப்பட்ட மூன்று துண்டு பந்து வால்வு மற்றும் கைப்பிடியில் பூட்டுதல் சாதனம் பொருத்தப்பட்டுள்ளது. மூன்று-துண்டு கட்டுமானமானது ஆய்வு மற்றும் பராமரிப்புக்கான உள் வால்வு கூறுகளை அணுக அனுமதிக்கிறது.

2. பூட்டுதல் சாதனத்தின் நோக்கம் என்ன?

பூட்டுதல் சாதனம் தேர்ந்தெடுக்கப்பட்ட திறந்த அல்லது மூடிய நிலையில் கைப்பிடியைப் பாதுகாக்க உதவுகிறது மற்றும் சாதாரண சேவை அல்லது பராமரிப்பின் போது திட்டமிடப்படாத வால்வு செயல்பாட்டின் சாத்தியத்தை குறைக்கிறது.

3. இந்த வால்வு என்ன அழுத்தம் மற்றும் வெப்பநிலையை கையாள முடியும்?

பட்டியலிடப்பட்ட கட்டமைப்பு CL150 அழுத்த வகுப்பு, அதிகபட்ச அழுத்தம் 540 PSI மற்றும் வெப்பநிலை வரம்பு -25℃ முதல் 150℃ வரை உள்ளது. வால்வு அளவு, வெப்பநிலை, நடுத்தர மற்றும் பொருந்தக்கூடிய அழுத்தம்-வெப்பநிலை மதிப்பீட்டின் படி உண்மையான அனுமதிக்கப்பட்ட அழுத்தம் உறுதிப்படுத்தப்பட வேண்டும்.

4. என்ன பொருட்கள் உள்ளன?

பட்டியலிடப்பட்ட உள்ளமைவு SS316 மற்றும் SS304 கூறுகளைப் பயன்படுத்துகிறது, PTFE பந்து இருக்கை, உராய்வு வளையம் மற்றும் ஸ்டெம் பேக்கிங்கிற்குப் பயன்படுத்தப்படுகிறது. இயக்க ஊடகம் மற்றும் பயன்பாட்டுத் தேவைகளைப் பொறுத்து பிற பொருள் விருப்பங்கள் கிடைக்கலாம்.

5. என்ன இணைப்பு தரநிலைகள் உள்ளன?

வால்வு NPT மற்றும் BSP திரிக்கப்பட்ட முனைகளுடன் கிடைக்கிறது. NPT நூல் முனைகள் ANSI B 2.1 NPT ஐப் பின்பற்றுகிறது, அதே நேரத்தில் BSP நூல் முனைகள் BS21 BSP ஐப் பின்தொடரும் விவரக்குறிப்பின் படி.

6. பந்து வால்வின் Kv மதிப்பு என்ன?

Kv என்பது ஒரு மணி நேரத்திற்கு கன மீட்டரில் நீரின் ஓட்ட விகிதத்தைக் குறிக்கிறது, இது வால்வு முழுவதும் 1 பட்டியின் அழுத்தம் வீழ்ச்சியை உருவாக்குகிறது. வெவ்வேறு வால்வு அளவுகளுக்கான ஓட்டத் திறனை மதிப்பிடும்போது பட்டியலிடப்பட்ட Kv மதிப்புகள் ஒரு குறிப்பாகப் பயன்படுத்தப்படலாம்.

7. வெவ்வேறு பயன்பாடுகளுக்கு வால்வை தனிப்பயனாக்க முடியுமா?

ஆம். வேலை செய்யும் ஊடகம் மற்றும் பயன்பாட்டுத் தேவைகளுக்கு ஏற்ப வெவ்வேறு உடல், இருக்கை, முத்திரை, அழுத்தம், வெப்பநிலை, இணைப்பு மற்றும் பொருள் உள்ளமைவுகளை Shangtai விவாதிக்க முடியும். பிற பொருட்கள் கோரிக்கையின் பேரில் கிடைக்கும்.

8. வால்வுக்கு என்ன தரநிலைகள் பயன்படுத்தப்படுகின்றன?

வழங்கப்பட்ட விவரக்குறிப்பு வடிவமைப்பு மற்றும் உற்பத்தி மற்றும் அழுத்தம்-வெப்பநிலை மதிப்பீடுகளுக்கான ASME B16.34 ஐக் குறிக்கிறது, அதே நேரத்தில் API 598 சோதனை மற்றும் ஆய்வுக்கு பயன்படுத்தப்படுகிறது. குறிப்பிட்ட வால்வு உள்ளமைவு மற்றும் வரிசைக்கு பொருந்தக்கூடிய தரநிலை உறுதிப்படுத்தப்பட வேண்டும்.

9. பொருள் மற்றும் தரமான ஆவணங்களை வழங்க முடியுமா?

ஆம். பொருள் ஆவணங்கள் மற்றும் பொருந்தக்கூடிய CE மற்றும் ISO 9001 சான்றிதழ்கள் தயாரிப்பு கட்டமைப்பு மற்றும் ஆர்டர் தேவைகளுக்கு ஏற்ப வழங்கப்படலாம்.

10. ஷாங்தாய் ஒரு உற்பத்தியாளரா?

ஆம். Shangtai வால்வைத் தயாரித்து, சீனாவின் வென்ஜோவில் உள்ள அதன் தொழிற்சாலையில் உற்பத்தி, எந்திரம், அசெம்பிளி, ஆய்வு மற்றும் தொடர்புடைய விநியோக செயல்முறைகளை நிர்வகிக்கிறது.
