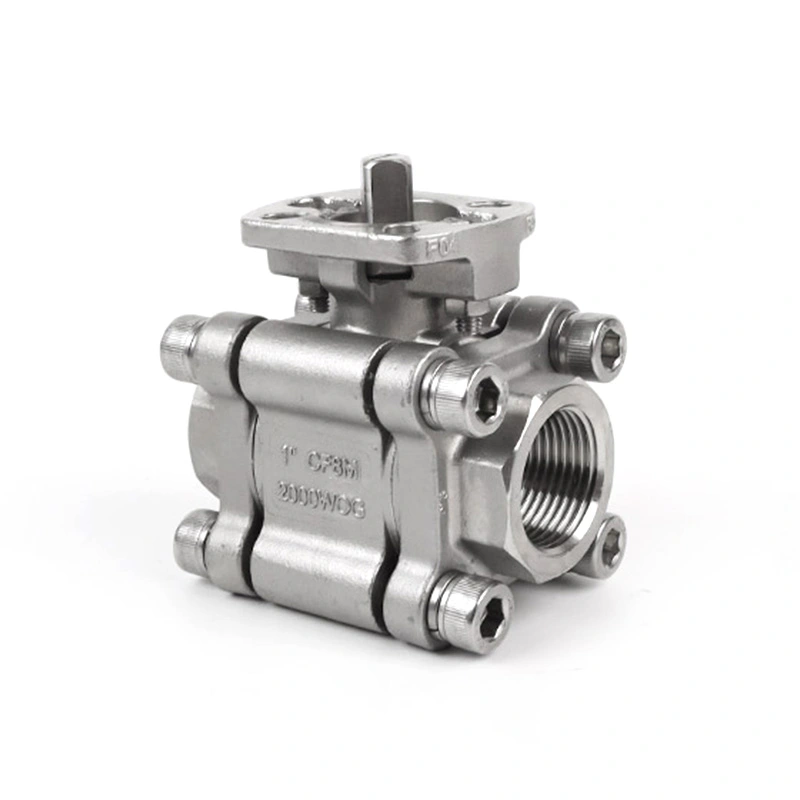

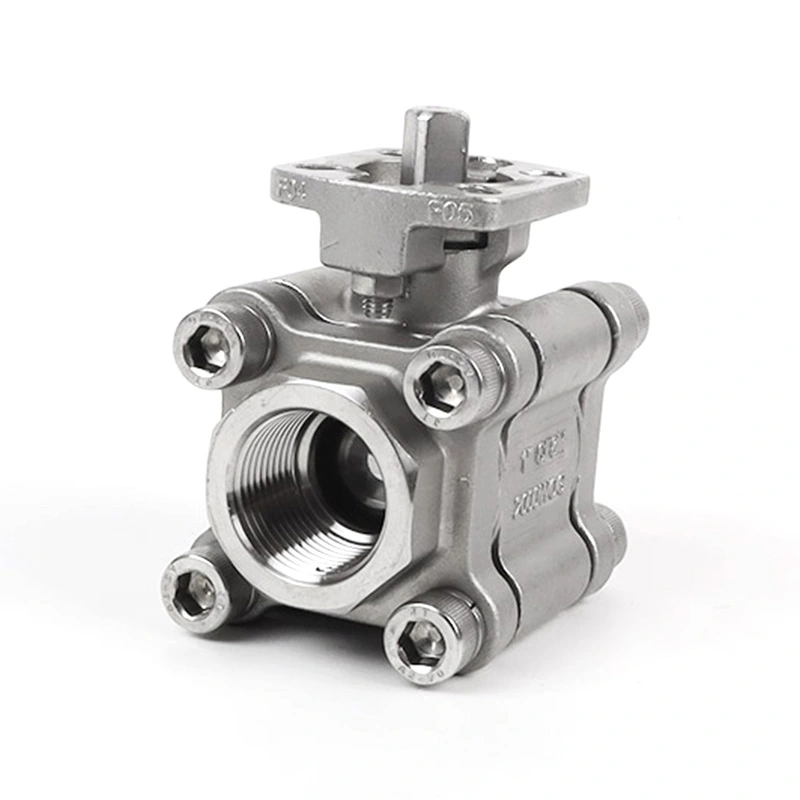

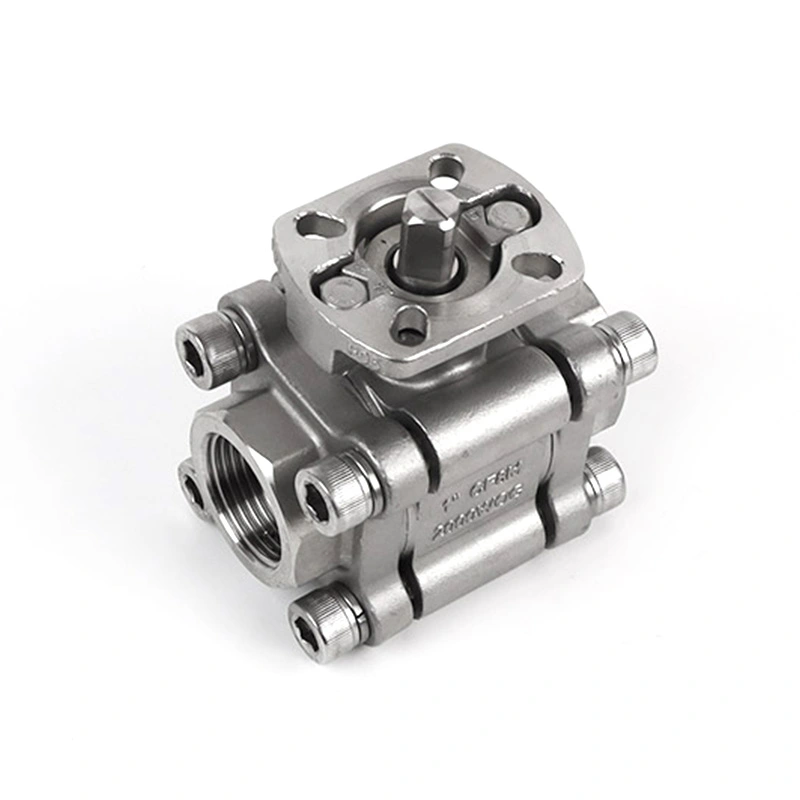

ஆக்சுவேட்டருக்கான ISO 5211 பேஸ் உடன் 3PC பால் வால்வு 2000WOG

ஆக்சுவேட்டருக்கான ISO 5211 பேஸ் கொண்ட 3PC பால் வால்வு 2000WOG ஆனது நியூமேடிக் அல்லது எலக்ட்ரிக் ஆக்சுவேட்டர்களுக்கான மூன்று-துண்டு உடல், ஆண்டி-ப்ளோஅவுட் ஸ்டெம் மற்றும் ISO 5211 மவுண்டிங் பேஸ் ஆகியவற்றைக் கொண்டுள்ளது. குறிப்பிட்ட அழுத்தம் மற்றும் வெப்பநிலை வரம்புகளுக்குள் நீர், எண்ணெய் மற்றும் எரிவாயு சேவைக்கு 2000WOG உள்ளமைவு கிடைக்கிறது. Shangtai சீனாவின் Wenzhou இல் வால்வை உற்பத்தி செய்கிறது, தேவையான இயக்க நிலைமைகளுக்கு ஏற்ப கிடைக்கும் பொருள் மற்றும் கூறு விருப்பங்களுடன்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

ஆக்சுவேட்டருக்கான ஐஎஸ்ஓ 5211 தளத்துடன் கூடிய ஷாங்க்டாய் 3பிசி பால் வால்வ் 2000WOG என்பது கையேடு அல்லது தானியங்கி ஆன்-ஆஃப் சேவைக்காக வடிவமைக்கப்பட்ட மூன்று-துண்டு துருப்பிடிக்காத எஃகு பந்து வால்வு ஆகும். வால்வு ஆக்சுவேட்டர் நிறுவலுக்கு ISO 5211 மவுண்டிங் பேஸ் உடன் 316 துருப்பிடிக்காத எஃகு உடல், பந்து மற்றும் தண்டு ஆகியவற்றைப் பயன்படுத்துகிறது. இது NPT மற்றும் BSP திரிக்கப்பட்ட இணைப்புகளில் கிடைக்கிறது மற்றும் வெவ்வேறு தொழில்துறை ஊடகங்கள் மற்றும் இயக்க நிலைமைகளுக்கு கட்டமைக்கப்படலாம்.

முக்கிய பரிமாணங்கள்

அளவு	1/4 இன்ச் - 6 இன்ச்
அழுத்தம் வகுப்பு	CL800
நூல் தரநிலை	என்பிடி, பிஎஸ்பி
அதிகபட்ச அழுத்தம்	1975PSI
வடிவமைப்பு மற்றும் உற்பத்தி தரநிலைகள்	ISO 17292/API608
சோதனை மற்றும் ஆய்வு	API598
அழுத்தம்-வெப்பநிலை மதிப்பீடுகள்	ASME B16.34
வெப்பநிலை வரம்பு	-25℃~150℃
உடல் பொருள்	ASTM A351 CF8M (316)
பந்து பொருள்	ASTM A182 F316
தண்டு பொருள்	ASTM A182 F316
இருக்கை பொருள்	RPTFE(PTFE+15%fv)
விருப்பங்கள்	பிற பொருட்கள் கோரிக்கையின் பேரில் கிடைக்கும்.

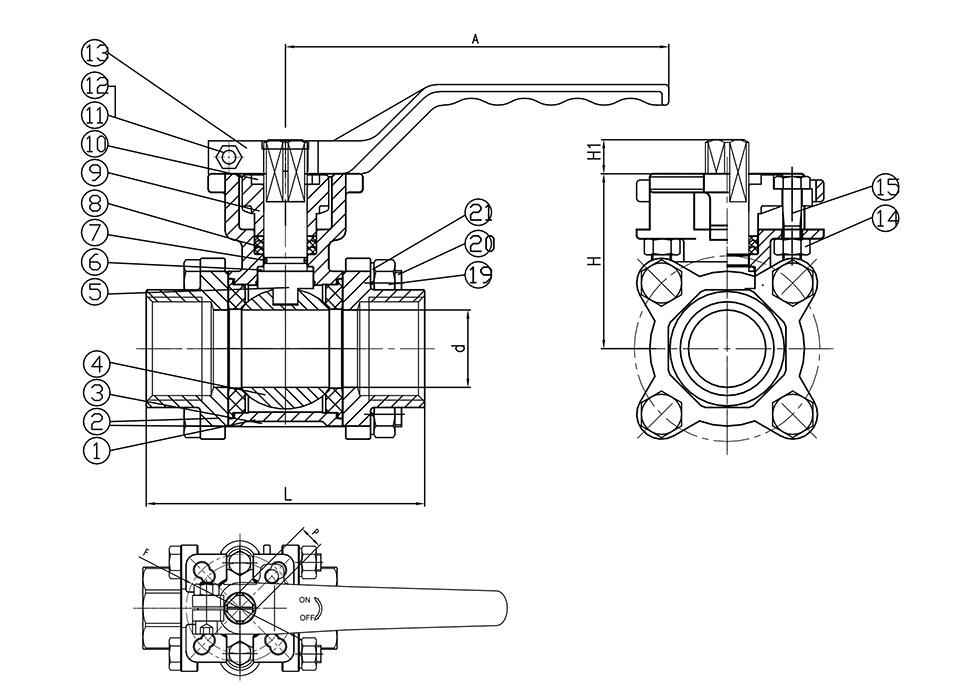

3PC Ball Valve 2000WOG with ISO 5211 Base for Actuator

எண்	NAME	உலோகம்
1	உடல்	CF8M
2	தொப்பி	CF8M
3	இருக்கை	RPTFE
4	பந்து	316
5	தண்டு	316
6	த்ரஸ்ட் வாஷர்	PTFE
7	ஓ-ரிங்	விட்டான்
8	பேக்கிங்	PTFE
9	பேக்கிங் சுரப்பி	304
10	கண்டறிதல் துண்டு	304
11	போல்ட்	304
12	கொட்டை	304
13	கைப்பிடி	201
14	போல்ட்	304
15	கொட்டை	304

பொது பரிமாணங்கள்:

அளவு	டிஎன்	Ø டி	L	H	H1	A	E	F	P	எடை
1/2"	15	15	75	50	10	176	42	F03/04	9*9	0.904
3/4"	20	20	86	55	10	176	42	F03/04	9*9	1.171
1"	25	25	92	57	12	203	42	F03/04	11*11	1.775
11/4"	32	32	106	65.5	12	203	50	F04/05	11*11	2.708
11/2"	40	38	122	78	15.5	256	68	F05/07	14*14	4.294
2"	50	49	140	88.5	15.5	256	68	F05/07	14*14	6.767

ஆக்சுவேட்டர் மவுண்டிங்

ஆக்சுவேட்டருக்கான ISO 5211 தளத்துடன் கூடிய 3PC பால் வால்வு 2000WOG ஆனது ஆக்சுவேட்டர் நிறுவலுக்கான ISO 5211 மவுண்டிங் பேஸ் உடன் கட்டமைக்கப்பட்டுள்ளது. எஃப் மற்றும் பி உட்பட பொது பரிமாண அட்டவணையில் காட்டப்பட்டுள்ள மவுண்டிங் பரிமாணங்கள், ஆக்சுவேட்டர் இணக்கத்தன்மையை சரிபார்க்கும் போது பயன்படுத்தப்படலாம். வால்வு அளவு, இயக்க முறுக்கு மற்றும் கணினி தேவைகளுக்கு ஏற்ப தேவையான ஆக்சுவேட்டர் தேர்ந்தெடுக்கப்பட வேண்டும்.

ஆய்வு அல்லது மாற்றீடு தேவைப்படும் போது மூன்று-துண்டு உடல் உள் வால்வு கூறுகளுக்கு அணுகலை வழங்குகிறது. துருப்பிடிக்காத எஃகு கட்டுமானம் மற்றும் RPTFE இருக்கை உள்ளமைவு இணக்கமான தொழில்துறை ஊடகம் மற்றும் இயக்க நிலைமைகளுக்குத் தேர்ந்தெடுக்கப்படலாம்.

விண்ணப்பங்கள்

நீர் சுத்திகரிப்பு, எண்ணெய் மற்றும் எரிவாயு சேவை, இரசாயன செயலாக்கம், அழுத்தப்பட்ட காற்று, உபகரணங்கள் சறுக்கல் மற்றும் பொது செயல்முறை குழாய்கள் உள்ளிட்ட தொழில்துறை குழாய் அமைப்புகளில் ஆன்-ஆஃப் திரவக் கட்டுப்பாட்டிற்கு இந்த வால்வு பயன்படுத்தப்படலாம். தேர்வுக்கு முன் உடல், இருக்கை மற்றும் சீல் பொருட்களிலிருந்து மீடியா இணக்கத்தன்மை உறுதி செய்யப்பட வேண்டும்.

தானியங்கு அமைப்புகளுக்கு, ஆக்சுவேட்டருக்கான ISO 5211 அடிப்படையுடன் கூடிய 3PC பால் வால்வு 2000WOG, தேவையான கட்டுப்பாட்டு முறை மற்றும் இயக்க முறுக்குவிசையின்படி பொருத்தமான நியூமேடிக் அல்லது எலக்ட்ரிக் ஆக்சுவேட்டருடன் இணைக்கப்படலாம்.

பயன்பாட்டிற்கான முன்னெச்சரிக்கைகள்

1. வால்வு அழுத்தம் மற்றும் வெப்பநிலை மதிப்பீடுகள் நிறுவலுக்கு முன் உண்மையான இயக்க நிலைமைகளுக்கு ஏற்றது என்பதை உறுதிப்படுத்தவும்.

2. ஆக்சுவேட்டரைத் தேர்ந்தெடுக்கும் முன் ஆக்சுவேட்டர் மவுண்டிங் பரிமாணங்களையும் இடைமுகத்தையும் சரிபார்க்கவும்.

3. வேலை செய்யும் ஊடகம் மற்றும் வெப்பநிலைக்கு ஏற்ப வால்வு இருக்கை, முத்திரைகள் மற்றும் பிற ஈரமான கூறுகளைத் தேர்ந்தெடுக்கவும்.

4. வால்வு உடல், கைப்பிடி மற்றும் திரிக்கப்பட்ட இணைப்புகளில் தாக்கம் அல்லது அதிகப்படியான வெளிப்புற சக்தியைத் தவிர்க்கவும்.

5. நிறுவல், ஆக்சுவேட்டர் பொருத்துதல் மற்றும் பராமரிப்பு ஆகியவை பொருந்தக்கூடிய வால்வு மற்றும் பைப்லைன் நடைமுறைகளின்படி மேற்கொள்ளப்பட வேண்டும்.

ஷிப்பிங் & பேக்கேஜிங்

வால்வுகள் ஏற்றுமதி ஏற்றுமதிக்காக நெளி அட்டைகள் மற்றும் ஒட்டு பலகை பெட்டிகளில் நிரம்பியுள்ளன. வால்வு அளவு, ஆர்டர் அளவு மற்றும் போக்குவரத்து தேவைகளுக்கு ஏற்ப பேக்கேஜிங் விவரக்குறிப்புகள் சரிசெய்யப்படலாம்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

1. ஆக்சுவேட்டருக்கான ISO 5211 அடிப்படையுடன் கூடிய 3PC பால் வால்வு 2000WOG இன் அதிகபட்ச வேலை அழுத்தம் என்ன?

பட்டியலிடப்பட்ட அதிகபட்ச அழுத்தம் 1975 PSI ஆகும். வால்வு அளவு, வெப்பநிலை, நடுத்தர மற்றும் பொருந்தக்கூடிய அழுத்தம்-வெப்பநிலை மதிப்பீட்டின் படி அனுமதிக்கப்பட்ட வேலை அழுத்தம் உறுதிப்படுத்தப்பட வேண்டும்.

2. ISO 5211 தளத்தின் நோக்கம் என்ன?

ISO 5211 அடிப்படையானது தரப்படுத்தப்பட்ட ஆக்சுவேட்டர் மவுண்டிங் இடைமுகத்தை வழங்குகிறது. ஆக்சுவேட்டர் அளவு மற்றும் மவுண்டிங் பரிமாணங்களை நிறுவும் முன் வால்வின் F மற்றும் P பரிமாணங்களுக்கு எதிராகச் சரிபார்க்க வேண்டும்.

3. வால்வுக்கு என்ன பொருட்கள் பயன்படுத்தப்படுகின்றன?

முக்கிய கட்டமைப்பு உடல் மற்றும் தொப்பிக்கு CF8M, பந்து மற்றும் தண்டுக்கு 316, இருக்கைக்கு RPTFE, மற்றும் பிற பட்டியலிடப்பட்ட கூறுகளுக்கு PTFE, விட்டான் மற்றும் 304 துருப்பிடிக்காத எஃகு ஆகியவற்றைப் பயன்படுத்துகிறது.

4. வால்வை நியூமேடிக் அல்லது எலக்ட்ரிக் ஆக்சுவேட்டர்களுடன் பயன்படுத்தலாமா?

ஆம். வால்வை ஆக்சுவேட்டர் செயல்பாட்டிற்காக கட்டமைக்க முடியும். வால்வு அளவு, இயக்க முறுக்கு, பெருகிவரும் இடைமுகம் மற்றும் கட்டுப்பாட்டுத் தேவைகளுக்கு ஏற்ப ஆக்சுவேட்டரைத் தேர்ந்தெடுக்க வேண்டும்.

5. என்ன இணைப்பு தரநிலைகள் உள்ளன?

பட்டியலிடப்பட்ட இணைப்பு விருப்பங்கள் NPT மற்றும் BSP திரிக்கப்பட்ட முனைகள் ஆகும். ஆர்டர் செய்யும் போது பொருந்தக்கூடிய இணைப்பு உறுதிப்படுத்தப்பட வேண்டும்.

6. மற்ற பொருட்களை வழங்க முடியுமா?

ஆம். தேவையான அழுத்தம், வெப்பநிலை, நடுத்தர மற்றும் கூறு கட்டமைப்புக்கு உட்பட்டு, கோரிக்கையின் பேரில் பிற பொருட்கள் கிடைக்கின்றன.
