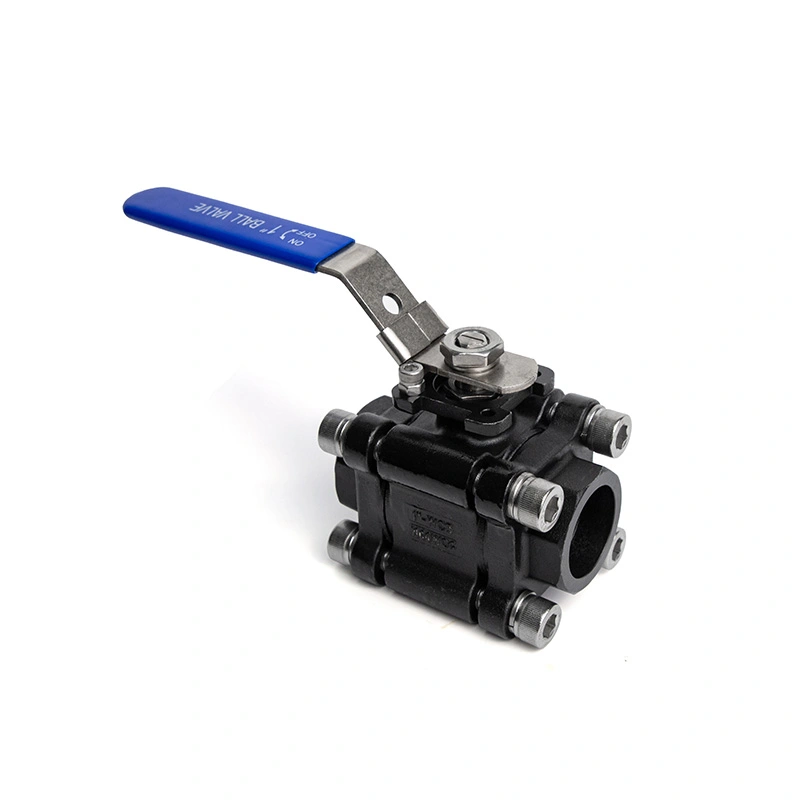

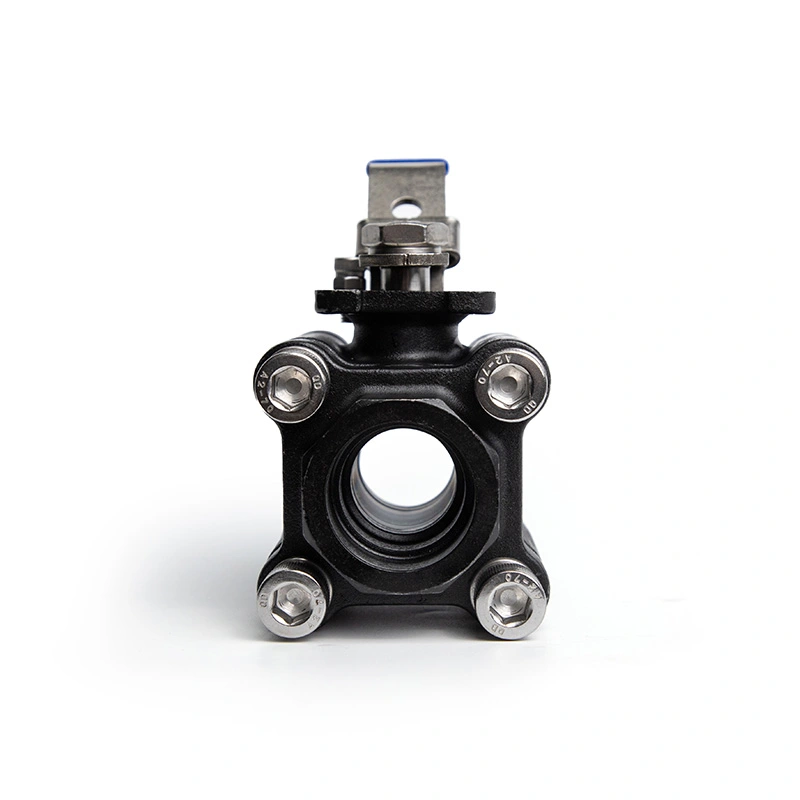

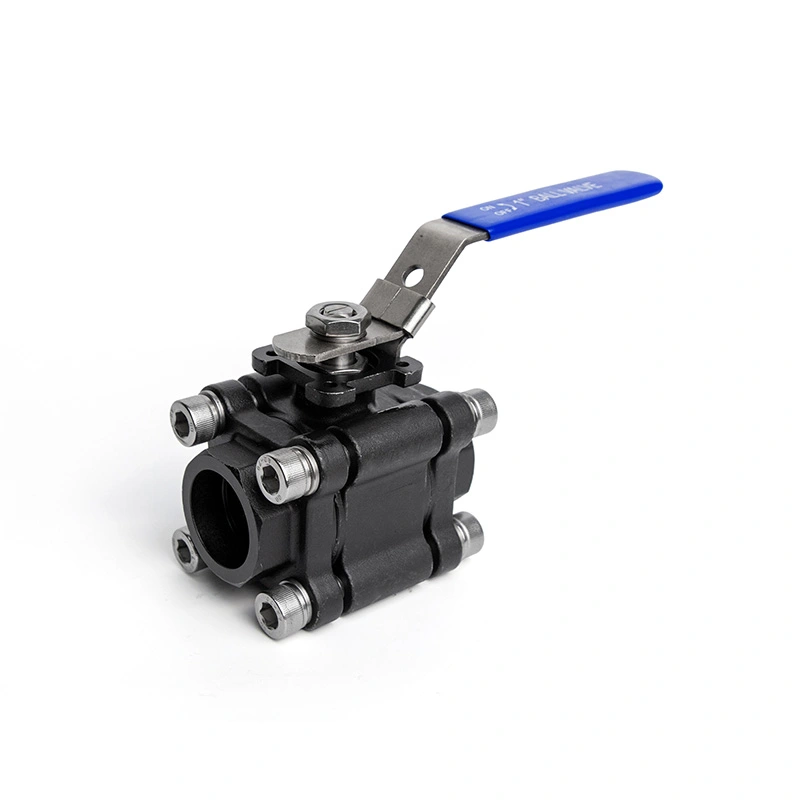

3PC கார்பன் ஸ்டீல் பால் வால்வு 2000WOG

3PC கார்பன் ஸ்டீல் பால் வால்வு 2000WOG என்பது மூன்று-துண்டு பந்து வால்வு ஆகும், இது தனிமைப்படுத்தப்பட்ட குழாய்களுக்கு நீட்டிக்கப்பட்ட தண்டுடன், புதைக்கப்பட்ட நிறுவல்கள் மற்றும் இயக்க புள்ளி நீட்டிக்கப்பட வேண்டிய பயன்பாடுகள். 2000WOG மதிப்பீடு மற்றும் மூன்று-துண்டு கட்டுமானம் உயர் அழுத்த ஆன்-ஆஃப் திரவக் கட்டுப்பாட்டிற்கு ஏற்றதாக அமைகிறது. வால்வை பிரிக்கலாம் இருக்கைகள் அல்லது முத்திரைகளை ஆய்வு செய்தல் மற்றும் மாற்றுதல்.

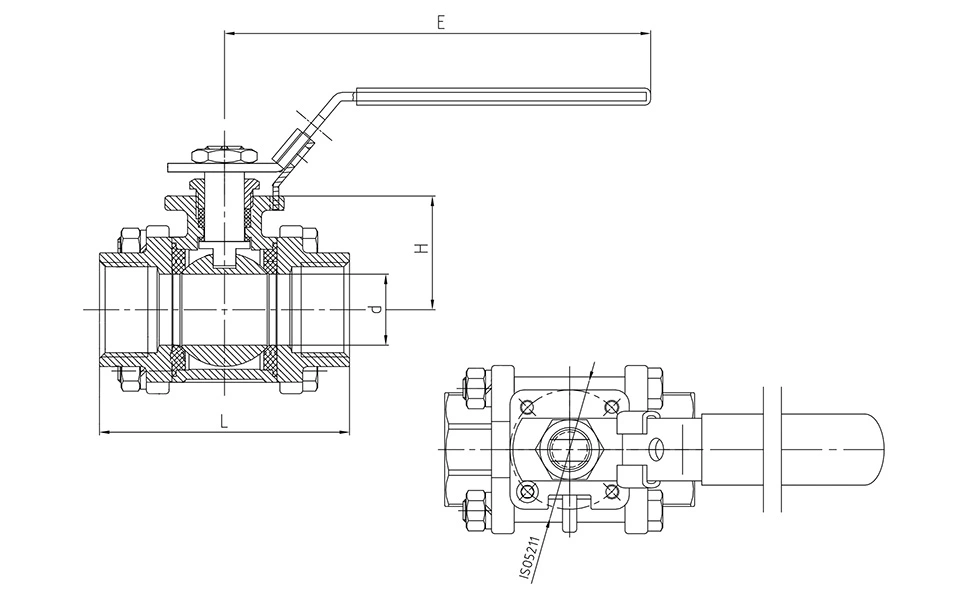

முக்கிய பரிமாணங்கள்

N: ANSI B 2.1 NPT இன் படி நூல் முடிவடைகிறது
பி:பிஎஸ்21 பிஎஸ்பியின்படி இழை முடிவடைகிறது

முக்கிய அம்சங்கள்

1. சிறப்பு நிறுவல் நிபந்தனைகளுக்கு நீட்டிக்கப்பட்ட தண்டு

பைப்லைன் தனிமைப்படுத்தப்பட்ட, புதைக்கப்பட்ட அல்லது நிறுவப்படும் போது நீட்டிக்கப்பட்ட தண்டு வால்வு இயக்க புள்ளிக்கு அணுகலை வழங்குகிறது. வரையறுக்கப்பட்ட அணுகல் உள்ள இடத்தில். ஊதுகுழல் எதிர்ப்பு தண்டு அமைப்பு வால்வு உடலுக்குள் தண்டுகளைத் தக்கவைக்க உதவுகிறது வால்வு அழுத்தத்தில் உள்ளது.

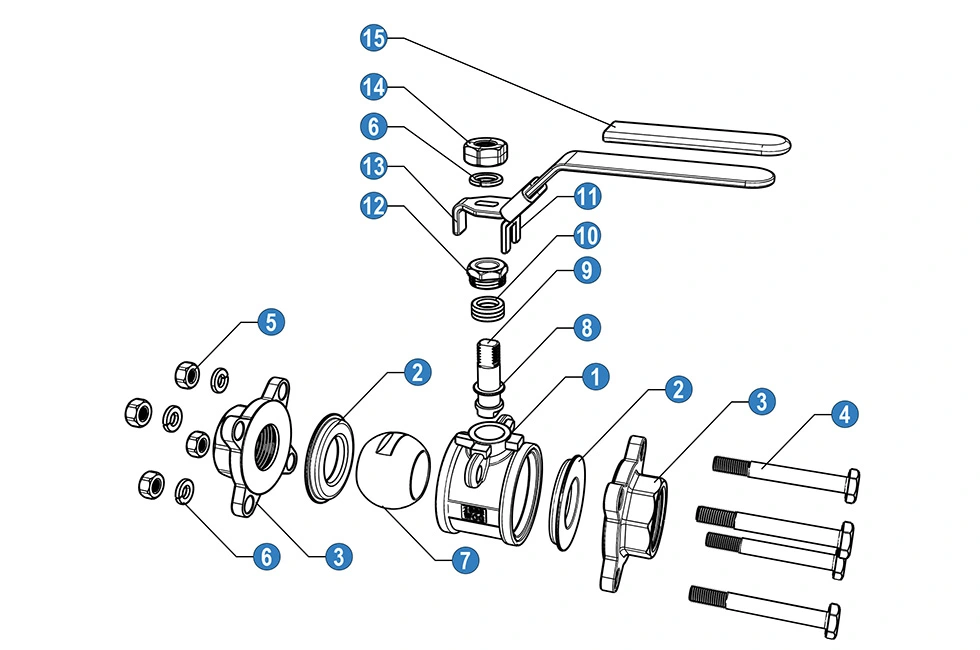

2. மூன்று துண்டு கட்டுமானம்

மூன்று-துண்டு உடல் வால்வை ஆய்வு மற்றும் பராமரிப்புக்காக திறக்க அனுமதிக்கிறது. இருக்கைகள், முத்திரைகள் மற்றும் பிற உள் தேவைப்படும் போது மாற்றுவதற்கு கூறுகளை அணுகலாம். இந்த கட்டுமானம் தொழில்துறை குழாய்க்கு நடைமுறையில் உள்ளது அவ்வப்போது பராமரிப்பு தேவைப்படும் அமைப்புகள்.

3. 1975PSI அதிகபட்ச அழுத்தம்

தி3PC கார்பன் ஸ்டீல் பால் வால்வு 2000WOG1975PSI அதிகபட்ச அழுத்தத்துடன் பட்டியலிடப்பட்டுள்ளது. தி பொருந்தக்கூடிய வேலை அழுத்தம் வால்வு அளவு, வெப்பநிலை, நடுத்தர மற்றும் அழுத்தம்-வெப்பநிலை மதிப்பீட்டைப் பொறுத்தது. தி 2000WOG பதவி என்பது பொருந்தக்கூடிய தரநிலைகளின் கீழ் நீர், எண்ணெய் மற்றும் எரிவாயு சேவையைக் குறிக்கிறது.

4. NPT மற்றும் BSP இணைப்புகள்

வால்வு NPT மற்றும் BSP திரிக்கப்பட்ட இணைப்புகளுடன் கிடைக்கிறது. இணைப்பு தேர்வு பைப்லைனுடன் பொருந்த வேண்டும் நிலையான மற்றும் நிறுவல் தேவைகள்.

பொருட்கள் மற்றும் தரநிலைகள்

வழங்கப்பட்ட கட்டமைப்பு வால்வு உடலுக்கு ASTM A351 316, பந்து மற்றும் தண்டுக்கு ASTM A182 F316 மற்றும் RPTFE ஐப் பயன்படுத்துகிறது. இருக்கைக்கு (PTFE+15%fv). தேவையான சேவை நிபந்தனைகளுக்கு ஏற்ப பிற பொருட்கள் கோரிக்கையின் பேரில் கிடைக்கும்.

வடிவமைப்பு மற்றும் உற்பத்தி ISO 17292/API 608 ஐ அடிப்படையாகக் கொண்டது. சோதனை மற்றும் ஆய்வு API 598 ஐப் பின்பற்றுகிறது. அழுத்தம்-வெப்பநிலை மதிப்பீடுகள் ASME B16.34 க்கு குறிப்பிடப்படுகின்றன. பட்டியலிடப்பட்ட வெப்பநிலை வரம்பு -25℃ முதல் 150℃ வரை.

தரக் கட்டுப்பாடு

உற்பத்தி ஆய்வு உள்வரும் பொருள் சரிபார்ப்பு, அழுத்தம் சோதனை, சீல் சோதனைகள் மற்றும் முடிக்கப்பட்ட வால்வு ஆகியவற்றை உள்ளடக்கியது ஆய்வு. பொருள் சோதனை அறிக்கைகள் மற்றும் பொருந்தக்கூடிய தயாரிப்பு ஆவணங்கள் வால்வின் படி வழங்கப்படலாம் கட்டமைப்பு மற்றும் ஒழுங்கு தேவைகள்.

பொருந்தக்கூடிய கட்டமைப்புகளுக்கு ISO 9001 மற்றும் CE ஆவணங்கள் உள்ளன. பொருள், இருக்கை மற்றும் சீல் கூறுகள் முடியும் தேவையான அழுத்தம், வெப்பநிலை மற்றும் நடுத்தரத்தின் படி தேர்ந்தெடுக்கப்பட்டது.

விண்ணப்பங்கள்

3PC கார்பன் ஸ்டீல் பால் வால்வு 2000WOG தொழில்துறை குழாய்களில் உயர் அழுத்த ஆன்-ஆஃப் சேவைக்கு பரிசீலிக்கப்படலாம் நீர் சுத்திகரிப்பு, எண்ணெய் மற்றும் எரிவாயு, இரசாயன செயலாக்கம், சுருக்கப்பட்ட காற்று மற்றும் பொது திரவ கட்டுப்பாடு உள்ளிட்ட அமைப்புகள். தி நீட்டிக்கப்பட்ட தண்டு குறிப்பாக பயனுள்ளதாக இருக்கும், அங்கு காப்பு அல்லது நிறுவல் ஆழம் நிலையான வால்வு தண்டு கடினமாகிறது அணுகல்.

தேர்வுக்கு முன், வேலை அழுத்தம், வெப்பநிலை, நடுத்தர, வால்வு அளவு, இணைப்பு வகை மற்றும் கிடைக்கும் என்பதை உறுதிப்படுத்தவும் நிறுவல் இடம். உடல், பந்து, தண்டு மற்றும் இருக்கைக்கு பொருள் பொருந்தக்கூடிய தன்மையை சரிபார்க்க வேண்டும்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

1. 3PC கார்பன் ஸ்டீல் பால் வால்வு 2000WOG இன் அதிகபட்ச வேலை அழுத்தம் என்ன?

தயாரிப்பு தரவு அதிகபட்ச அழுத்தம் 1975PSI பட்டியலிடுகிறது. உண்மையான அனுமதிக்கக்கூடிய வேலை அழுத்தம் உறுதிப்படுத்தப்பட வேண்டும் வால்வு அளவு, வெப்பநிலை, நடுத்தர மற்றும் பொருந்தக்கூடிய அழுத்தம்-வெப்பநிலை மதிப்பீடு ஆகியவற்றின் படி.

2. நீட்டிக்கப்பட்ட தண்டு எதற்காகப் பயன்படுத்தப்படுகிறது?

நீட்டிக்கப்பட்ட தண்டு தனிமைப்படுத்தப்பட்ட குழாய்கள், புதைக்கப்பட்ட நிறுவல்கள் மற்றும் வால்வு செயல்படும் இடங்களுக்கு பயன்படுத்தப்படுகிறது. பைப்லைன் இணைப்பிலிருந்து தொலைவில் புள்ளி வைக்கப்பட வேண்டும்.

3. என்ன நூல் இணைப்புகள் உள்ளன?

NPT மற்றும் BSP திரிக்கப்பட்ட இணைப்புகள் உள்ளன. குழாய் தரநிலையின்படி இணைப்பு தேர்ந்தெடுக்கப்பட வேண்டும் மற்றும் நிறுவல் தேவைகள்.

4. வால்வு பொருட்களை தனிப்பயனாக்க முடியுமா?

ஆம். மற்ற உடல், பந்து, தண்டு, இருக்கை மற்றும் சீல் பொருட்கள் தேவையான ஊடகம், அழுத்தத்திற்கு ஏற்ப வழங்கப்படலாம் மற்றும் வெப்பநிலை.

5. என்ன ஆவணங்களை வழங்க முடியும்?

பொருள் சோதனை அறிக்கைகள் மற்றும் பொருந்தக்கூடிய ஆய்வு அல்லது தயாரிப்பு ஆவணங்கள் வால்வின் படி வழங்கப்படலாம் கட்டமைப்பு மற்றும் ஒழுங்கு தேவைகள். பொருந்தக்கூடிய கட்டமைப்புகளுக்கு ISO 9001 மற்றும் CE ஆவணங்கள் உள்ளன.

6. ஏற்றுமதிக்காக வால்வு எவ்வாறு தொகுக்கப்பட்டுள்ளது?

வால்வுகள் ஏற்றுமதி ஏற்றுமதிக்காக நெளி அட்டைகள் மற்றும் ஒட்டு பலகை பெட்டிகளில் நிரம்பியுள்ளன. பேக்கேஜிங் விவரக்குறிப்புகள் இருக்கலாம் வால்வு அளவு, அளவு மற்றும் போக்குவரத்து தேவைகளுக்கு ஏற்ப சரிசெய்யப்பட்டது.
