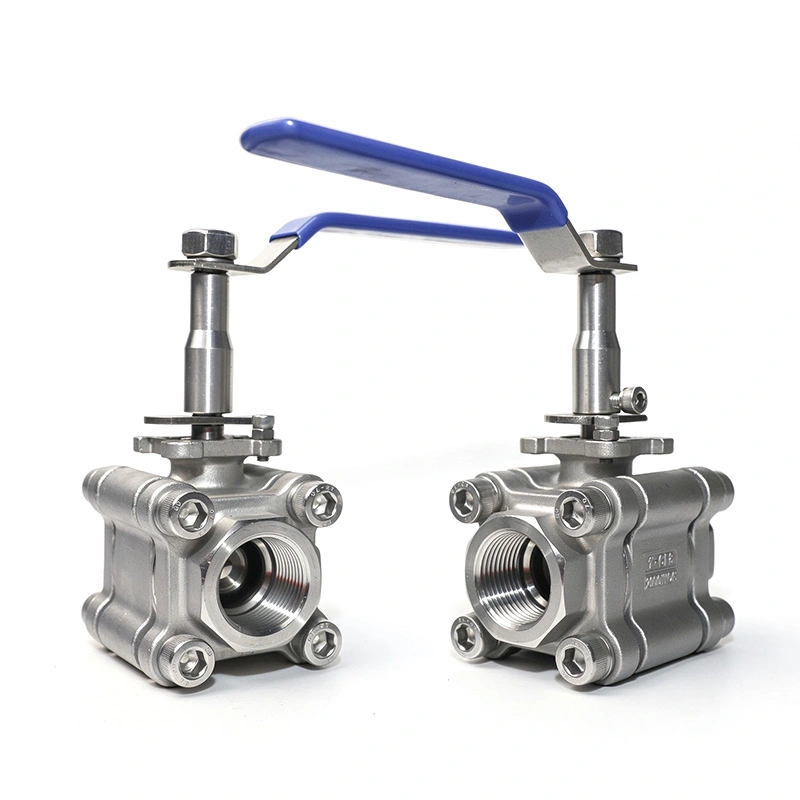

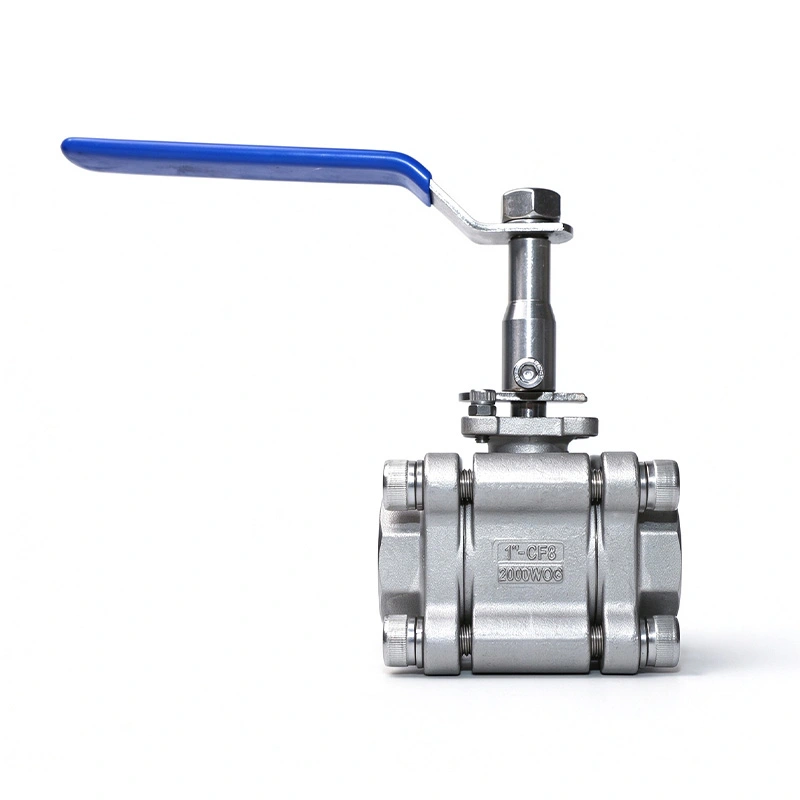

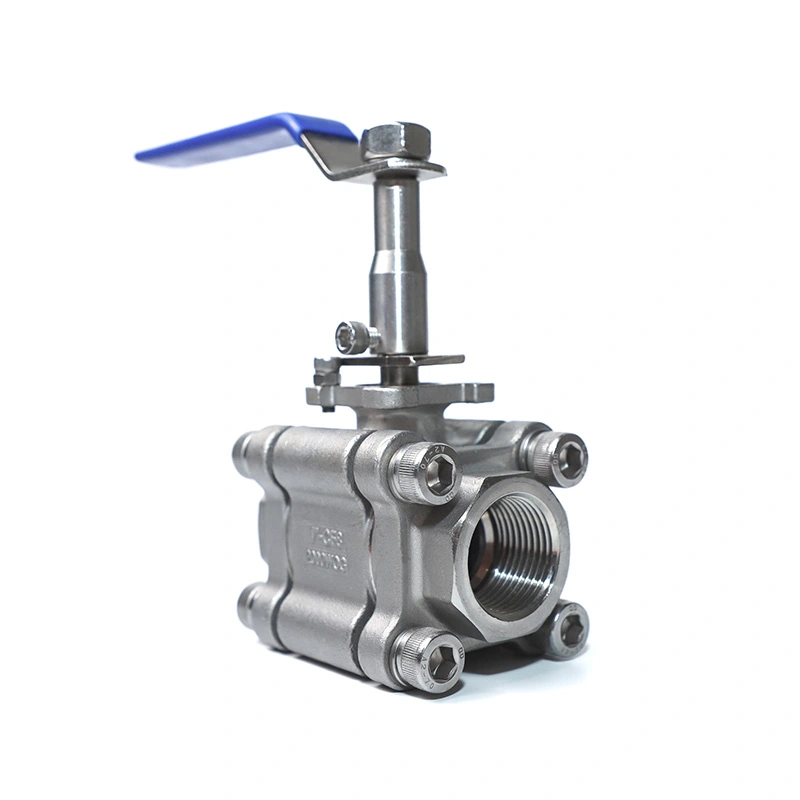

3PC துருப்பிடிக்காத எஃகு பந்து வால்வு 2000WOG நீட்டிக்கப்பட்ட தண்டு

3PC துருப்பிடிக்காத எஃகு பந்து வால்வு 2000WOG நீட்டிக்கப்பட்ட தண்டு தனிமைப்படுத்தப்பட்ட குழாய்கள், புதைக்கப்பட்ட நிறுவல்கள் மற்றும் வடிவமைக்கப்பட்டுள்ளது. வால்வு இயக்க புள்ளியை நீட்டிக்க வேண்டிய பிற பயன்பாடுகள். வால்வு 316 துருப்பிடிக்காத எஃகு கொண்டுள்ளது உடல், பந்து மற்றும் தண்டு, மூன்று துண்டு கட்டுமானம் மற்றும் NPT அல்லது BSP திரிக்கப்பட்ட இணைப்புகள். நீட்டிக்கப்பட்ட தண்டு அனுமதிக்கிறது குழாயின் தனிமைப்படுத்தப்பட்ட அல்லது புதைக்கப்பட்ட பகுதியிலிருந்து இயக்கப்படும் வால்வு.

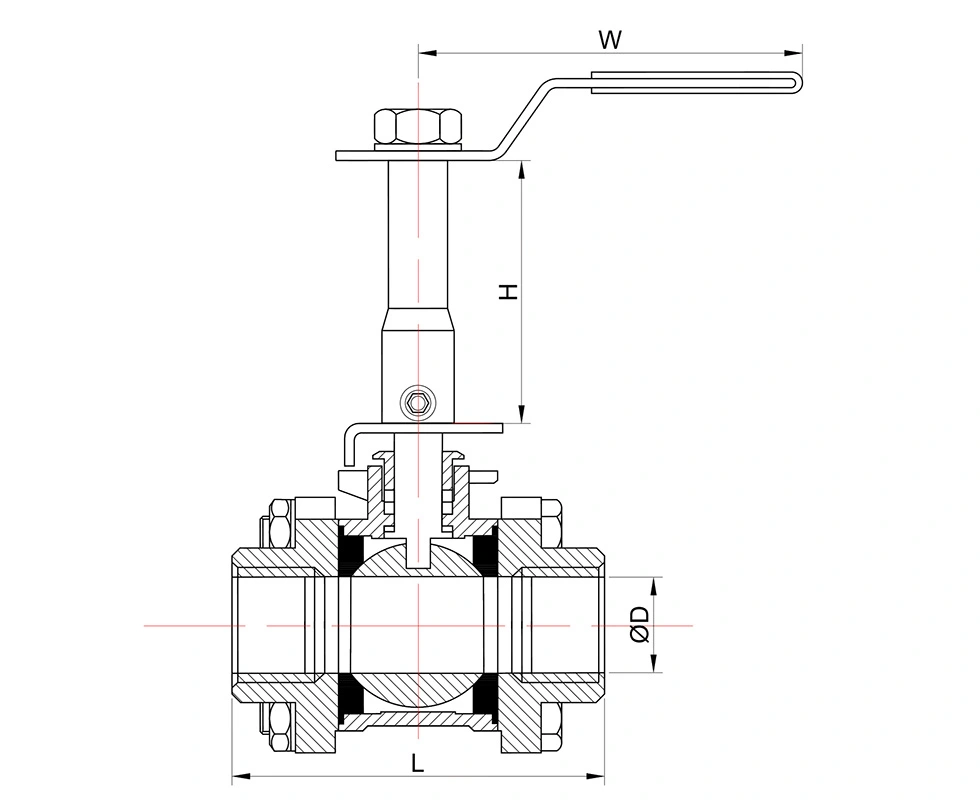

முக்கிய பரிமாணங்கள்

பொது பரிமாணங்கள்:

முக்கிய அம்சங்கள்

1. தனிமைப்படுத்தப்பட்ட மற்றும் புதைக்கப்பட்ட குழாய்களுக்கான நீட்டிக்கப்பட்ட தண்டு

நீட்டிக்கப்பட்ட தண்டு குழாய் இணைப்பு பகுதிக்கு மேலே அல்லது அதற்கு அப்பால் இயக்க புள்ளியை வைக்கிறது. இந்த கட்டமைப்பு உள்ளது குழாய் காப்பு, நிலத்தடி நிறுவல் அல்லது வரையறுக்கப்பட்ட அணுகல் நிலையான தண்டு செயல்பட கடினமாக இருக்கும் போது பயனுள்ளதாக இருக்கும். தண்டு அழுத்தம் சேவைக்கு ஒரு எதிர்ப்பு ஊதுகுழல் அமைப்பையும் பயன்படுத்துகிறது.

2. 316 துருப்பிடிக்காத எஃகு கட்டுமானம்

உடல் ASTM A351 CF8M துருப்பிடிக்காத எஃகு மூலம் செய்யப்பட்டது, பந்து மற்றும் தண்டு ASTM A182 F316 ஐப் பயன்படுத்துகிறது. இந்த பொருட்கள் இணக்கமான நீர், எண்ணெய், எரிவாயு மற்றும் தொழில்துறை திரவ பயன்பாடுகளுக்கு அரிப்பு எதிர்ப்பை வழங்குகிறது. RPTFE இருக்கை பட்டியலிடப்பட்ட வெப்பநிலை வரம்பு மற்றும் சேவை நிலைமைகளுக்கு குறிப்பிடப்பட்டுள்ளது.

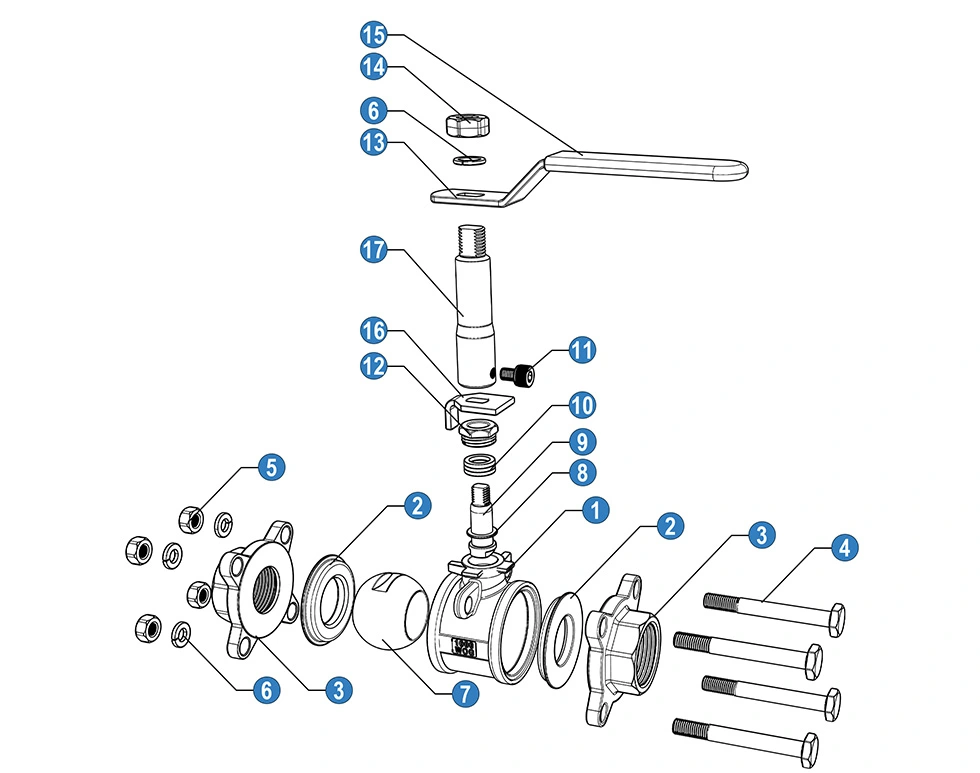

3. மூன்று துண்டு உடல்

மூன்று-துண்டு உடல் ஆய்வு மற்றும் பராமரிப்புக்கான உள் கூறுகளை அணுக அனுமதிக்கிறது. வால்வு இருக்க முடியும் இருக்கை, முத்திரைகள் அல்லது பிற உள் பாகங்கள் சரிபார்க்கப்பட வேண்டும் அல்லது மாற்றப்பட வேண்டும், இது பயனுள்ளதாக இருக்கும் நிறுவப்பட்ட குழாய் அமைப்புகளின் பராமரிப்பு.

4. 2000WOG அழுத்தம் மதிப்பீடு

ஒரு தயாரிப்பு தரவில் பட்டியலிடப்பட்ட 1975 PSI இன் அதிகபட்ச அழுத்தம். பொருந்தக்கூடிய வேலை அழுத்தம் உறுதிப்படுத்தப்பட வேண்டும் வால்வு அளவு, வெப்பநிலை, நடுத்தர மற்றும் தொடர்புடைய அழுத்தம்-வெப்பநிலை மதிப்பீடு ஆகியவற்றின் படி.

தரநிலைகள் மற்றும் தரக் கட்டுப்பாடு

வால்வு ISO 17292/API 608 தேவைகளின்படி தயாரிக்கப்படுகிறது, அழுத்தம்-வெப்பநிலை மதிப்பீடுகள் குறிப்பிடப்படுகின்றன. ASME B16.34 க்கு மற்றும் API 598 இன் படி சோதனை மற்றும் ஆய்வு. உற்பத்தி ஆய்வு உள்வரும் பொருட்களை உள்ளடக்கியது சோதனைகள், அழுத்தம் சோதனை, சீல் சோதனைகள் மற்றும் முடிக்கப்பட்ட வால்வு ஆய்வு.

பொருந்தக்கூடிய வால்வு கட்டமைப்புகளுக்கு ISO 9001 மற்றும் CE ஆவணங்கள் உள்ளன. பொருள் சோதனை அறிக்கைகளும் இருக்கலாம் ஒழுங்கு மற்றும் ஆவணத் தேவைகளுக்கு ஏற்ப வழங்கப்படுகிறது.

விண்ணப்பங்கள்

3PC துருப்பிடிக்காத எஃகு பந்து வால்வு 2000WOG நீட்டிக்கப்பட்ட தண்டு நீட்டிக்கப்பட்ட வால்வு உள்ள குழாய் அமைப்புகளில் பயன்படுத்தப்படலாம். காப்பிடப்பட்ட செயல்முறைக் கோடுகள், புதைக்கப்பட்ட குழாய்கள், நீர் சுத்திகரிப்பு, எண்ணெய் மற்றும் எரிவாயு அமைப்புகள் உட்பட, செயல்பாடு தேவைப்படுகிறது. இரசாயன செயலாக்கம் மற்றும் பொது தொழில்துறை திரவ கட்டுப்பாடு.

தேர்வு செய்வதற்கு முன், குழாய் ஊடகம், இயக்க அழுத்தம், வெப்பநிலை, இணைப்பு தரநிலை மற்றும் கிடைக்கிறதா என்பதை சரிபார்க்கவும் நிறுவல் இடம். உடல், பந்து, தண்டு மற்றும் இருக்கை ஆகியவற்றிற்கான பொருள் பொருந்தக்கூடிய தன்மையும் உறுதிப்படுத்தப்பட வேண்டும்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

1. நீட்டிக்கப்பட்ட தண்டு எதற்காகப் பயன்படுத்தப்படுகிறது?

நீட்டிக்கப்பட்ட தண்டு தனிமைப்படுத்தப்பட்ட குழாய்கள், புதைக்கப்பட்ட நிறுவல்கள் மற்றும் வால்வு இருக்கும் பிற இடங்களுக்கு பயன்படுத்தப்படுகிறது. பைப்லைன் இணைப்பிலிருந்து இயக்க புள்ளியை தொலைவில் வைக்க வேண்டும். இது இல்லாமல் வால்வுக்கான அணுகலை வழங்குகிறது சுற்றியுள்ள காப்பு நீக்குதல் அல்லது புதைக்கப்பட்ட குழாய் பிரிவை வெளிப்படுத்துதல்.

2. வால்வுக்கு என்ன பொருட்கள் பயன்படுத்தப்படுகின்றன?

உடல் ASTM A351 CF8M (316), பந்து மற்றும் தண்டு ASTM A182 F316 ஆகும். நிலையான இருக்கை RPTFE ஆகும் (PTFE+15%fv). தேவையான சேவை நிலைமைகளுக்கு ஏற்ப பிற பொருட்கள் கிடைக்கின்றன.

3. வால்வு எந்த அழுத்தம் மற்றும் வெப்பநிலை வரம்பை ஆதரிக்கிறது?

தயாரிப்பு தரவு அதிகபட்ச அழுத்தம் 1975 PSI மற்றும் வெப்பநிலை வரம்பு -25℃ முதல் 150℃ வரை பட்டியலிடுகிறது. உண்மையில் அனுமதிக்கப்படுகிறது அழுத்தம் வால்வு அளவு, வெப்பநிலை, நடுத்தர மற்றும் பொருந்தக்கூடிய அழுத்தம்-வெப்பநிலை மதிப்பீட்டைப் பொறுத்தது.

4. என்ன நூல் இணைப்புகள் உள்ளன?

நிலையான நூல் இணைப்புகள் NPT மற்றும் BSP ஆகும். பிற இணைப்புத் தேவைகளைப் பற்றி விவாதிக்கலாம் குழாய் விவரக்குறிப்பு.

5. பொருள் மற்றும் சீல் கூறுகளை தனிப்பயனாக்க முடியுமா?

ஆம். மற்ற உடல், பந்து, தண்டு, இருக்கை மற்றும் சீல் பொருட்கள் இயக்க ஊடகம், அழுத்தம் படி வழங்க முடியும் மற்றும் வெப்பநிலை தேவைகள்.

6. என்ன ஆவணங்கள் உள்ளன?

பொருந்தக்கூடிய தயாரிப்பு ஆவணங்களில் பொருள் சோதனை அறிக்கைகள், ஆய்வுப் பதிவுகள் மற்றும் ISO 9001 அல்லது CE தொடர்புடைய வால்வு கட்டமைப்பிற்கான ஆவணங்கள்.

7. ஏற்றுமதிக்காக வால்வு எவ்வாறு தொகுக்கப்பட்டுள்ளது?

வால்வுகள் ஏற்றுமதி ஏற்றுமதிக்காக நெளி அட்டைகள் மற்றும் ஒட்டு பலகை பெட்டிகளில் நிரம்பியுள்ளன. பேக்கேஜிங் சரிசெய்யப்படலாம் வால்வு அளவு, ஆர்டர் அளவு மற்றும் போக்குவரத்து தேவைகளுக்கு ஏற்ப.
