3PC பந்து வால்வு வெல்ட் நீட்டிக்கப்பட்டது

3PC பால் வால்வு வெல்ட் நீட்டிக்கப்பட்ட பட்-வெல்ட் முனைகளை வால்வுகளுக்கு இடையே கூடுதல் வெல்டிங் நீளத்தை வழங்க பயன்படுத்துகிறது. உடல் மற்றும் குழாய். நீட்டிக்கப்பட்ட முனைகள் தனிமைப்படுத்தப்பட்ட குழாய்கள், புதைக்கப்பட்ட நிறுவல்கள் மற்றும் குழாய் அமைப்புகளுக்கு பயனுள்ளதாக இருக்கும். கூடுதல் வெல்டிங் தூரம் தேவைப்படும் இடத்தில். மூன்று-துண்டு உடல் உள் கூறுகளுக்கான அணுகலையும் வழங்குகிறது குழாய் தனிமைப்படுத்தப்பட்ட பிறகு ஆய்வு மற்றும் மாற்றுதல்.

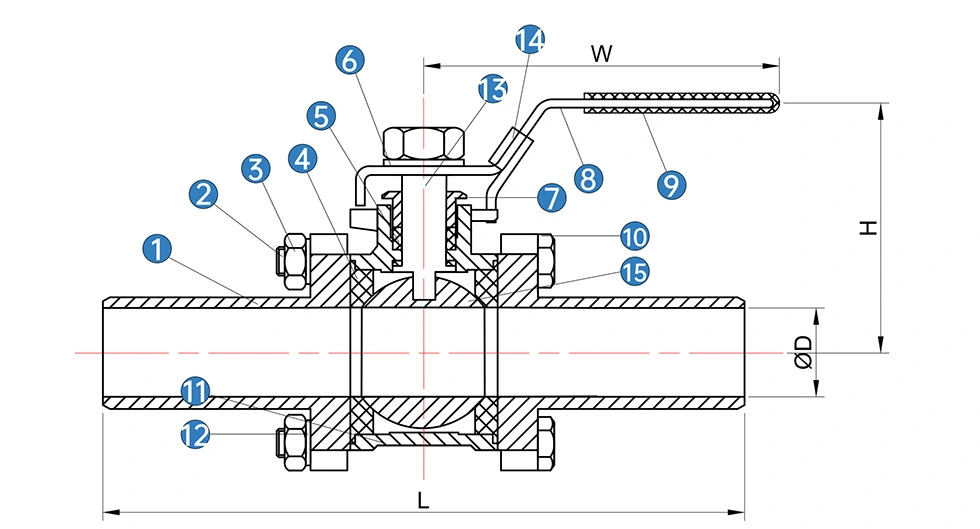

முக்கிய பரிமாணங்கள்

* N: ANSI B 2.1 NPT படி நூல் முடிவடைகிறது
* பி: பிஎஸ்21 பிஎஸ்பியின்படி இழை முடிவடைகிறது

தயாரிப்பு அம்சங்கள்

1. நீட்டிக்கப்பட்ட பட்-வெல்ட் முனைகள்

நீட்டிக்கப்பட்ட வெல்ட் முனைகள் பைப்லைன் வெல்டிங்கிற்கு கூடுதல் இடத்தை வழங்குகின்றன மற்றும் வெல்டிங் வேலையை பிரதானத்திலிருந்து விலக்கி வைக்க உதவுகின்றன வால்வு உடல். வால்வு நிலைநிறுத்தப்பட வேண்டிய தனிமைப்படுத்தப்பட்ட அல்லது புதைக்கப்பட்ட குழாய்களுக்கு இந்த கட்டமைப்பு பயனுள்ளதாக இருக்கும். காப்புக்கு வெளியே அல்லது அணுகக்கூடிய இடத்தில்.

2. மூன்று துண்டு கட்டுமானம்

பிளவு உடல் வால்வை ஆய்வு மற்றும் பராமரிப்புக்காக திறக்க அனுமதிக்கிறது. இருக்கைகள், முத்திரைகள் மற்றும் பிற உள் மாற்று தேவைப்படும் போது கூறுகளை அணுகலாம், முழுமையான வால்வு அசெம்பிளியை மாற்ற வேண்டிய தேவையை குறைக்கிறது.

3. 316 துருப்பிடிக்காத எஃகு பொருட்கள்

3PC Ball Valve Weld Extended ஆனது உடலுக்கு ASTM A351 CF8M (316) மற்றும் பந்து மற்றும் தண்டுக்கு ASTM A182 F316 ஐப் பயன்படுத்துகிறது. நிலையான இருக்கை RPTFE (PTFE+15%fv) ஆகும். பிற பொருள் சேர்க்கைகள் தேவைக்கேற்ப வழங்கப்படலாம் சேவை நிலைமைகள்.

4. பட்-வெல்ட் இணைப்பு

வெல்ட் முனைகள் ASME B16.25 தேவைகளைப் பின்பற்றுகின்றன. ஒரு பட்-வெல்டட் இணைப்பு வால்வு இடையே ஒரு நிரந்தர கூட்டு வழங்குகிறது மற்றும் பைப்லைன், வெல்டிங் செயல்முறை மற்றும் குழாய் தயாரிப்புடன் பொருந்தக்கூடிய குழாய் விவரக்குறிப்பால் தீர்மானிக்கப்படுகிறது.

வெல்டிங் மற்றும் நிறுவல்

வெல்டிங் செய்வதற்கு முன், குழாய் அளவு, வெல்ட்-எண்ட் பரிமாணங்கள், பெவல் நிலை மற்றும் சீரமைப்பு ஆகியவற்றை சரிபார்க்கவும். குழாய் இருக்க வேண்டும் நிறுவலின் போது வால்வில் அதிக சுமையைத் தடுக்க சரியாக ஆதரிக்கப்படுகிறது. வெல்டிங் நடைமுறைகளையும் பின்பற்ற வேண்டும் பொருந்தக்கூடிய திட்ட விவரக்குறிப்பு.

நீட்டிக்கப்பட்ட முனைகள் வெல்டிங் பகுதி மற்றும் வால்வு உட்புறங்களுக்கு இடையில் கூடுதல் தூரத்தை வழங்குகின்றன. பொருத்தமான வெல்டிங் மற்றும் இருக்கை, முத்திரைகள் மற்றும் பிற வெப்ப-உணர்திறன் கூறுகளை பாதுகாக்க வெப்ப-கட்டுப்பாட்டு நடைமுறைகள் இன்னும் பின்பற்றப்பட வேண்டும்.

பொருட்கள் மற்றும் இயக்க நிலைமைகள்

வால்வு -25℃ முதல் 150℃ வரை வெப்பநிலை வரம்பு மற்றும் பட்டியலிடப்பட்ட கீழ் அதிகபட்ச அழுத்தம் 285PSI என குறிப்பிடப்பட்டுள்ளது. நிபந்தனைகள். உண்மையான இயக்க வரம்புகள் வால்வு அளவு, நடுத்தர, வெப்பநிலை மற்றும் தி பொருந்தக்கூடிய அழுத்தம்-வெப்பநிலை மதிப்பீடு.

துருப்பிடிக்காத எஃகு உடல், F316 பந்து மற்றும் F316 தண்டு ஆகியவை இணக்கமான தொழில்துறை ஊடகத்திற்காக வடிவமைக்கப்பட்டுள்ளன. இருக்கை மற்றும் சீல் ஆர்டர் செய்வதற்கு முன், பொருள் தேர்வு உண்மையான திரவம், வெப்பநிலை மற்றும் அழுத்தத்திற்கு எதிராக சரிபார்க்கப்பட வேண்டும்.

தர ஆய்வு

பொருள் ஆய்வு

ஆர்டர் தேவைகளுக்கு ஏற்ப பொருள் அடையாளம் மற்றும் தொடர்புடைய ஆய்வு பதிவுகள் வழங்கப்படலாம். பொருள் பொருந்தக்கூடிய வால்வு அமைப்புகளுக்கு சோதனை அறிக்கைகள் உள்ளன.

பரிமாண ஆய்வு

வால்வு பரிமாணங்கள் மற்றும் வெல்ட்-எண்ட் அம்சங்கள் குறிப்பிட்ட தயாரிப்பு வரைபடங்கள் மற்றும் தேவைகளுக்கு எதிராக சரிபார்க்கப்படுகின்றன. ஆய்வில் வெல்ட்-எண்ட் நீளம், பரிமாணங்கள் மற்றும் பொது சட்டசபை நிலை ஆகியவை அடங்கும்.

அழுத்தம் மற்றும் சீல் சோதனைகள்

வால்வு சோதனை மற்றும் ஆய்வு API 598 தேவைகளைப் பின்பற்றுகிறது. என்பதை சரிபார்க்க அழுத்தம் மற்றும் சீல் சோதனைகள் செய்யப்படுகின்றன ஏற்றுமதிக்கு முன் வால்வு உடல் மற்றும் இருக்கை சீல் செயல்திறன்.

முடிக்கப்பட்ட வால்வு ஆய்வு

இறுதி ஆய்வு வால்வு தோற்றம், அசெம்பிளி, வெல்ட்-எண்ட் பாதுகாப்பு மற்றும் இயக்க நிலை ஆகியவற்றை உள்ளடக்கியது. தேவையான தயாரிப்பு ஆர்டரின் படி ஆவணங்களைத் தயாரிக்கலாம்.

விண்ணப்பங்கள்

3PC Ball Valve Weld Extended தொழில்துறை குழாய்களுக்கு ஏற்றது, அங்கு பற்றவைக்கப்பட்ட இணைப்பு மற்றும் கூடுதல் வெல்டிங் தூரம் தேவை. வழக்கமான பயன்பாடுகளில் பெட்ரோ கெமிக்கல் செயலாக்கம், எண்ணெய் மற்றும் எரிவாயு அமைப்புகள், வெப்ப ஆற்றல், நீர் சிகிச்சை மற்றும் பொது தொழில்துறை திரவ கட்டுப்பாடு.

பைப்லைன் இன்சுலேஷன், நிலத்தடி நிறுவல் அல்லது தளத்தின் போது நீட்டிக்கப்பட்ட-இறுதி உள்ளமைவு மிகவும் பயனுள்ளதாக இருக்கும் தளவமைப்பு வால்வு உடலைச் சுற்றி இருக்கும் இடத்தைக் கட்டுப்படுத்துகிறது. விண்ணப்பத் தகுதியின் அடிப்படையில் உறுதி செய்யப்பட வேண்டும் நடுத்தர, அழுத்தம், வெப்பநிலை மற்றும் குழாய் விவரக்குறிப்பு.

பேக்கேஜிங்

நெளி அட்டைகள் மற்றும் ப்ளைவுட் பெட்டிகளைப் பயன்படுத்தி ஏற்றுமதி போக்குவரத்துக்காக வால்வுகள் நிரம்பியுள்ளன. வெல்ட் முனைகள் உள்ளன பேக்கேஜிங்கின் போது பாதுகாக்கப்படுகிறது மற்றும் கையாளும் போது பெவல் மற்றும் இணைப்பு மேற்பரப்புகளுக்கு சேதம் ஏற்படும் அபாயத்தைக் குறைக்கிறது ஏற்றுமதி.

அடிக்கடி கேட்கப்படும் கேள்விகள்

1. 3PC பால் வால்வு வெல்டில் நீட்டிக்கப்பட்ட வெல்ட் முனைகளின் நோக்கம் என்ன?

நீட்டிக்கப்பட்ட வெல்ட் முனைகள் வால்வு உடல் மற்றும் குழாய் இடையே கூடுதல் வெல்டிங் தூரத்தை வழங்குகிறது. அவை பயனுள்ளதாக இருக்கும் தனிமைப்படுத்தப்பட்ட குழாய்கள், புதைக்கப்பட்ட நிறுவல்கள் மற்றும் வெல்டிங் பகுதியை தொலைவில் வைக்க வேண்டிய பிற தளவமைப்புகள் வால்வு உடலில் இருந்து.

2. வால்வுக்கு என்ன பொருள் பயன்படுத்தப்படுகிறது?

நிலையான உடல் பொருள் ASTM A351 CF8M (316), பந்து மற்றும் தண்டுக்கு ASTM A182 F316 பயன்படுத்தப்படுகிறது. இருக்கை உள்ளது RPTFE (PTFE+15%fv). பிற பொருட்கள் கோரிக்கையின் பேரில் கிடைக்கும்.

3. பட்-வெல்ட் முனைகளுக்கு என்ன தரநிலை பொருந்தும்?

பட்-வெல்ட் முனைகள் ASME B16.25 இன் படி குறிப்பிடப்பட்டுள்ளன. இறுதி வெல்டிங் செயல்முறை பொருந்தும் பின்பற்ற வேண்டும் குழாய் அல்லது திட்ட விவரக்குறிப்பு.

4. வால்வை நிறுவிய பின் பராமரிக்க முடியுமா?

ஆம். மூன்று-துண்டு உடல் ஆய்வு மற்றும் மாற்றத்திற்கான உள் கூறுகளுக்கான அணுகலை வழங்குகிறது. குழாய் அமைக்க வேண்டும் வால்வு பராமரிப்புக்கு முன் தனிமைப்படுத்தப்பட்டு அழுத்தத்தை குறைக்க வேண்டும்.

5. அழுத்தம் மற்றும் வெப்பநிலை வரம்புகள் என்ன?

பட்டியலிடப்பட்ட அதிகபட்ச அழுத்தம் 285PSI, மற்றும் வெப்பநிலை வரம்பு -25℃ முதல் 150℃ வரை. உண்மையான அனுமதிக்கக்கூடிய செயல்பாடு நிபந்தனைகள் வால்வு அளவு, நடுத்தர மற்றும் பொருந்தக்கூடிய அழுத்தம்-வெப்பநிலை மதிப்பீட்டைப் பொறுத்தது.

6. என்ன ஆவணங்களை வழங்க முடியும்?

பொருள் சோதனை அறிக்கைகள் மற்றும் பொருந்தக்கூடிய ஆய்வு அல்லது தயாரிப்பு ஆவணங்கள் வால்வின் படி வழங்கப்படலாம் கட்டமைப்பு மற்றும் ஒழுங்கு தேவைகள்.
