3PC பட்-வெல்டட் எண்ட்ஸ் துருப்பிடிக்காத எஃகு பந்து வால்வு நீட்டிக்கப்பட்ட தண்டு

3PC பட்-வெல்டட் எண்ட்ஸ் ஸ்டெயின்லெஸ் ஸ்டீல் பால் வால்வ் எக்ஸ்டெண்டட் ஸ்டெம் நிரந்தர பைப்லைன் இணைப்புக்கான பட்-வெல்டட் முனைகளைக் கொண்டுள்ளது மற்றும் வால்வு ஆப்பரேட்டிங் பாயிண்ட் குழாயிலிருந்து விலகி இருக்க வேண்டிய பயன்பாடுகளுக்கான நீட்டிக்கப்பட்ட தண்டு ஆகியவற்றைக் கொண்டுள்ளது. மூன்று-துண்டு உடல் பராமரிப்புக்காக உள் கூறுகளை அணுக அனுமதிக்கிறது, அதே நேரத்தில் ISO 5211 மவுண்டிங் பேட் நியூமேடிக் அல்லது எலக்ட்ரிக் ஆக்சுவேட்டர்களை நேரடியாக நிறுவுவதை ஆதரிக்கிறது.

முக்கிய பரிமாணங்கள்

தயாரிப்பு அம்சங்கள்

1. பட்-வெல்டட் பைப்லைன் இணைப்பு

வால்வு ASME B16.25 இன் படி தயாரிக்கப்பட்ட பட்-வெல்டட் முனைகளைப் பயன்படுத்துகிறது. வால்வை நேரடியாக பைப்லைனில் வெல்டிங் செய்வது திரிக்கப்பட்ட அல்லது விளிம்பு மூட்டுகள் இல்லாமல் ஒரு நிலையான இணைப்பை வழங்குகிறது, இந்த கட்டமைப்பை நிரந்தர தொழில்துறை குழாய் நிறுவல்களுக்கு ஏற்றது.

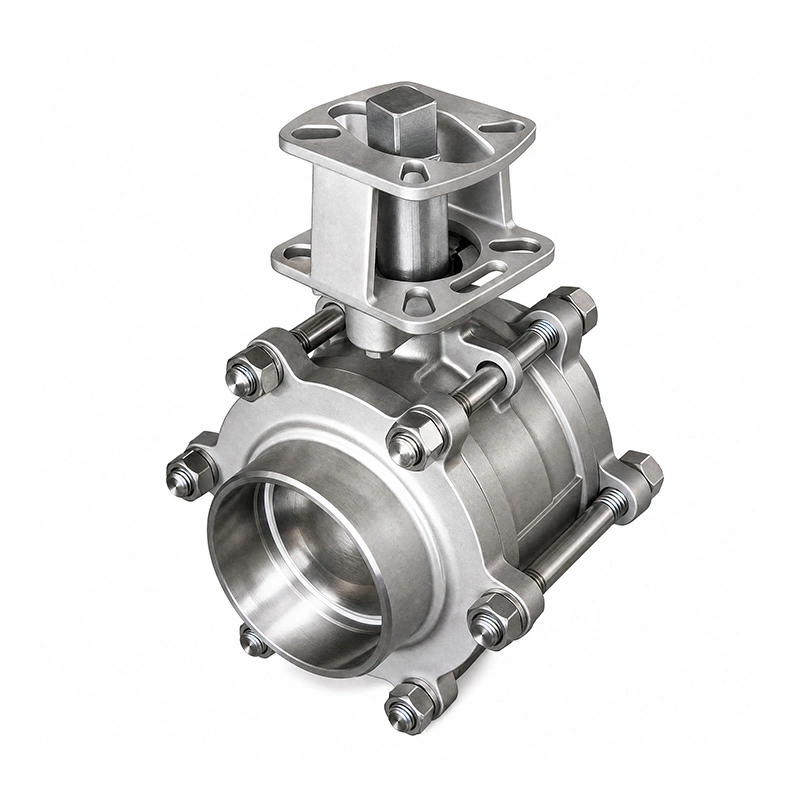

2. விரிவாக்கப்பட்ட தண்டு கட்டமைப்பு

நீட்டிக்கப்பட்ட தண்டு கைப்பிடி அல்லது ஆக்சுவேட்டர் மற்றும் பைப்லைன் இடையே கூடுதல் இயக்க அனுமதி வழங்குகிறது. காப்பு, குழாய் ஏற்பாடு அல்லது நிறுவல் நிலைமைகள் நிலையான வால்வு தண்டுக்கான அணுகலைக் கட்டுப்படுத்தும் போது இது பயனுள்ளதாக இருக்கும்.

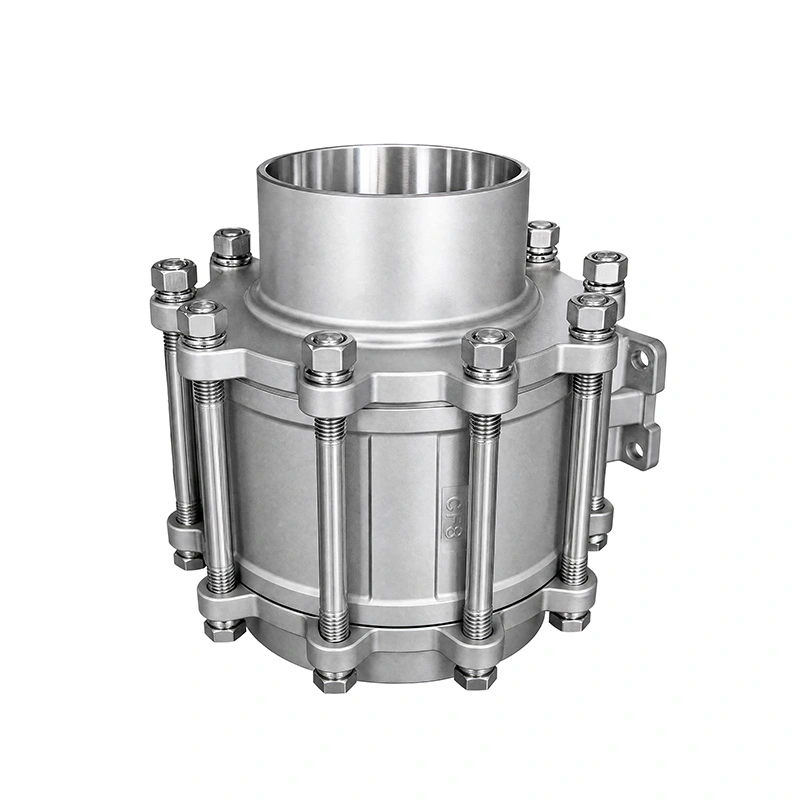

3. பராமரிப்புக்கான மூன்று துண்டு உடல்

ஆய்வு அல்லது மாற்றீடு தேவைப்படும் போது மூன்று துண்டு கட்டுமானம் உள் வால்வு கூறுகளுக்கு அணுகலை வழங்குகிறது. முழு வால்வு அசெம்பிளியை மாற்றாமல் இருக்கை மற்றும் சீல் கூறுகளை சேவை செய்ய முடியும்.

4. துருப்பிடிக்காத எஃகு வால்வு கட்டுமானம்

3PC பட்-வெல்டட் எண்ட்ஸ் ஸ்டெயின்லெஸ் ஸ்டீல் பால் வால்வ் எக்ஸ்டெண்டட் ஸ்டெம் உடலுக்கு ASTM A351 CF8M (316) மற்றும் பந்து மற்றும் தண்டுக்கு ASTM A182 F316 ஐப் பயன்படுத்துகிறது. RPTFE இருக்கை -25℃ முதல் 150℃ வரை பட்டியலிடப்பட்ட வெப்பநிலை வரம்பிற்குக் குறிப்பிடப்பட்டுள்ளது.

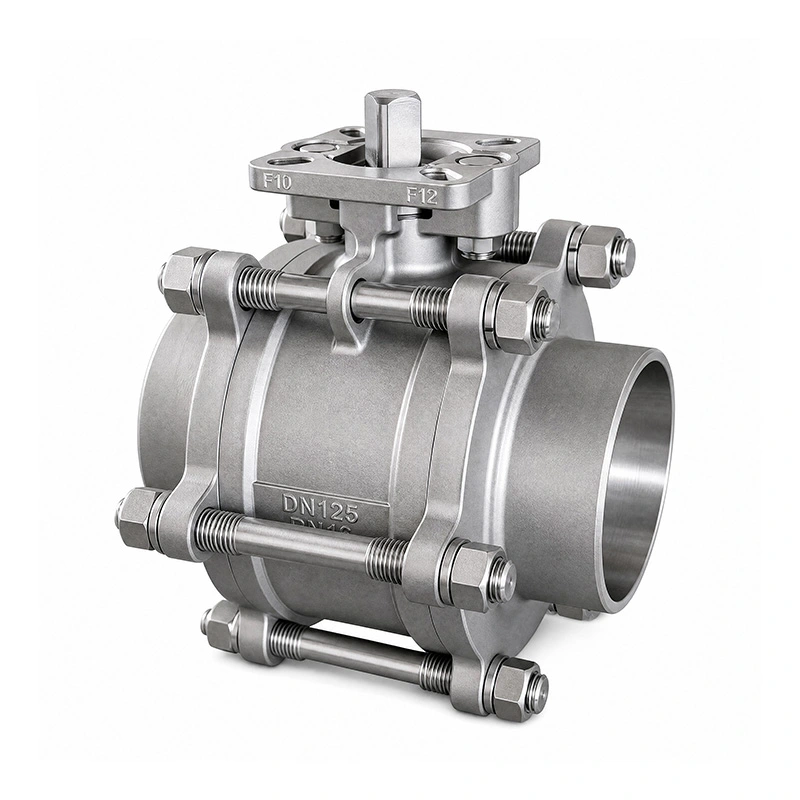

ஆக்சுவேட்டர் மவுண்டிங்

வால்வு நேரடி ஆக்சுவேட்டர் நிறுவலுக்கான ISO 5211 மவுண்டிங் பேடுடன் பொருத்தப்பட்டுள்ளது. வால்வு அளவு, இயக்க முறுக்கு மற்றும் கட்டுப்பாட்டுத் தேவைகளுக்கு ஏற்ப நியூமேடிக் அல்லது எலக்ட்ரிக் ஆக்சுவேட்டர்களைத் தேர்ந்தெடுக்கலாம். ஆக்சுவேட்டர் மவுண்டிங் இன்டர்ஃபேஸ் இணக்கத்தன்மையை உறுதிப்படுத்த ஆர்டர் செய்வதற்கு முன் சரிபார்க்கப்பட வேண்டும்.

தரநிலைகள் மற்றும் ஆய்வு

வடிவமைப்பு மற்றும் உற்பத்தி ASME B16.34 ஐப் பின்பற்றுகிறது, ASME B16.25 அடிப்படையில் பட்-வெல்டட் முனைகளுடன். வால்வு சோதனை மற்றும் ஆய்வு API 598 இன் படி மேற்கொள்ளப்படுகிறது. அழுத்தம்-வெப்பநிலை மதிப்பீடுகளும் ASME B16.34க்கு குறிப்பிடப்படுகின்றன.

உற்பத்தி ஆய்வு பொருள் சரிபார்ப்பு, அழுத்தம் சோதனை, சீல் ஆய்வு மற்றும் முடிக்கப்பட்ட வால்வு சோதனைகளை உள்ளடக்கியது. வால்வு உள்ளமைவு மற்றும் ஆர்டர் தேவைகளுக்கு ஏற்ப பொருள் சோதனை அறிக்கைகள் மற்றும் பொருந்தக்கூடிய தயாரிப்பு ஆவணங்கள் வழங்கப்படலாம்.

விண்ணப்பங்கள்

3PC பட்-வெல்டட் எண்ட்ஸ் ஸ்டெயின்லெஸ் ஸ்டீல் பால் வால்வ் எக்ஸ்டெண்டட் ஸ்டெம் என்பது நிரந்தர வெல்டட் இணைப்பு மற்றும் அணுகக்கூடிய வால்வு செயல்பாடு தேவைப்படும் தொழில்துறை குழாய் அமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளது. வழக்கமான பயன்பாடுகளில் இரசாயன செயலாக்கம், பெட்ரோ கெமிக்கல் அமைப்புகள், மருந்து உபகரணங்கள், உணவு மற்றும் பானங்கள் செயலாக்கம், மின் உற்பத்தி மற்றும் நீர் சுத்திகரிப்பு ஆகியவை அடங்கும்.

தேர்வுக்கு முன், குழாய் ஊடகம், அழுத்தம், வெப்பநிலை, குழாய் அளவு, வெல்டிங் விவரக்குறிப்பு மற்றும் கிடைக்கக்கூடிய நிறுவல் இடம் ஆகியவற்றை உறுதிப்படுத்தவும். வால்வு பொருட்கள் மற்றும் இருக்கை உள்ளமைவு ஆகியவை சேவை ஊடகத்துடன் இணக்கத்தன்மையை சரிபார்க்க வேண்டும்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

1. 3PC பட்-வெல்டட் எண்ட்ஸ் துருப்பிடிக்காத ஸ்டீல் பால் வால்வு நீட்டிக்கப்பட்ட தண்டின் முக்கிய பயன்பாடுகள் யாவை?

வெல்டட் இணைப்பு மற்றும் நீட்டிக்கப்பட்ட வால்வு அணுகல் தேவைப்படும் தொழில்துறை குழாய் அமைப்புகளில் இது பயன்படுத்தப்படுகிறது. பயன்பாடுகளில் இரசாயன, பெட்ரோ கெமிக்கல், மருந்து, உணவு மற்றும் பானங்கள், சக்தி மற்றும் நீர் சுத்திகரிப்பு அமைப்புகள் அடங்கும்.

2. பட்-வெல்டட் முனைகளுக்கு என்ன தரநிலை பொருந்தும்?

பட்-வெல்டட் முனைகள் ASME B16.25 இன் படி குறிப்பிடப்பட்டுள்ளன. வெல்டிங் விவரக்குறிப்பு நிறுவலுக்கு முன் குழாய் வடிவமைப்பிற்கு எதிராக சரிபார்க்கப்பட வேண்டும்.

3. ஒரு ஆக்சுவேட்டரை நேரடியாக நிறுவ முடியுமா?

ஆம். வால்வில் நியூமேடிக் அல்லது எலக்ட்ரிக் ஆக்சுவேட்டர் நிறுவலுக்கான ISO 5211 மவுண்டிங் பேட் உள்ளது. ஆக்சுவேட்டர் தேர்வு வால்வு அளவு, இயக்க முறுக்கு மற்றும் கட்டுப்பாட்டு தேவைகளின் அடிப்படையில் இருக்க வேண்டும்.

4. நிலையான கட்டமைப்பில் என்ன பொருட்கள் பயன்படுத்தப்படுகின்றன?

உடல் ASTM A351 CF8M (316), பந்து மற்றும் தண்டு ASTM A182 F316 ஆகும். நிலையான இருக்கை RPTFE (PTFE+15%fv) ஆகும். பிற பொருட்கள் கோரிக்கையின் பேரில் கிடைக்கும்.

5. அதிகபட்ச அழுத்தம் மற்றும் வெப்பநிலை வரம்பு என்ன?

பட்டியலிடப்பட்ட அதிகபட்ச அழுத்தம் 285PSI ஆகும், வெப்பநிலை வரம்பு -25℃ முதல் 150℃ வரை இருக்கும். வால்வு அளவு, நடுத்தர மற்றும் பொருந்தக்கூடிய அழுத்தம்-வெப்பநிலை மதிப்பீடுகளின்படி உண்மையான இயக்க வரம்புகள் உறுதிப்படுத்தப்பட வேண்டும்.

6. வால்வை தனிப்பயனாக்க முடியுமா?

ஆம். தேவையான ஊடகம், அழுத்தம், வெப்பநிலை மற்றும் நிறுவல் நிலைமைகளுக்கு ஏற்ப பிற பொருட்கள் மற்றும் கூறு கட்டமைப்புகள் வழங்கப்படலாம்.
