3PC பந்து வால்வுகள்

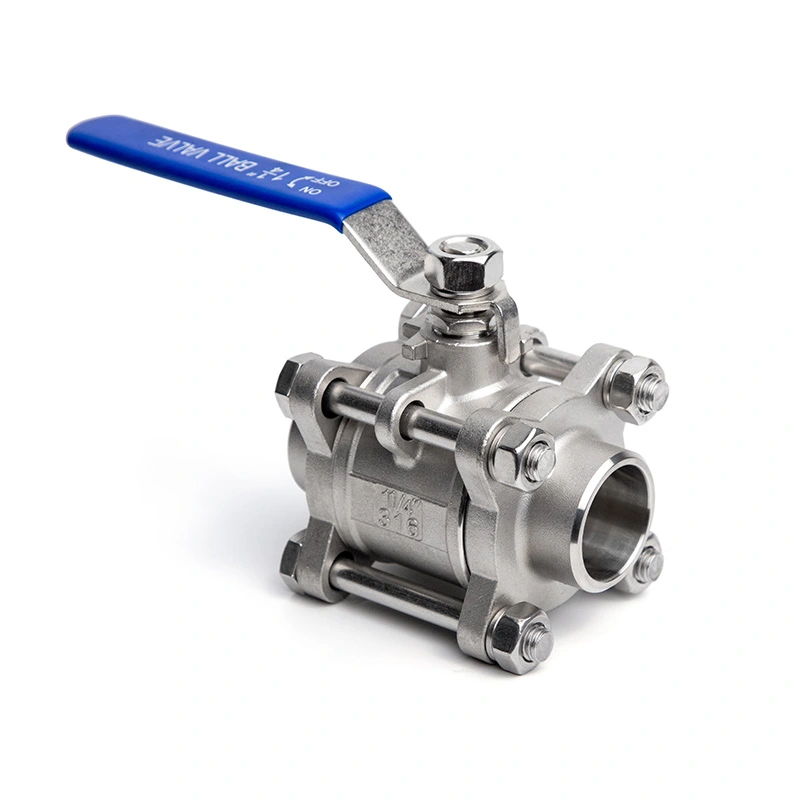

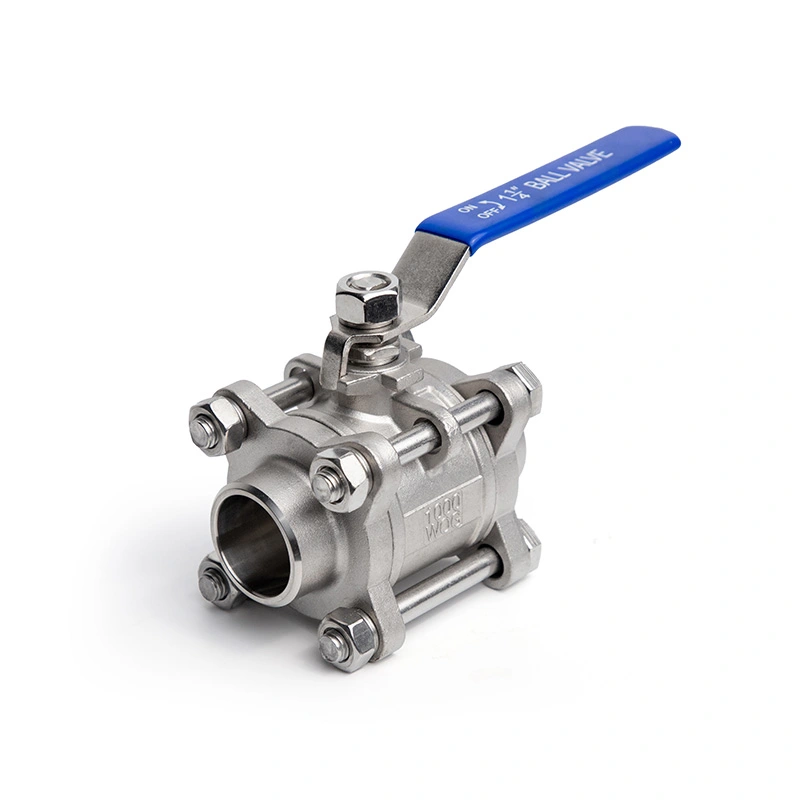

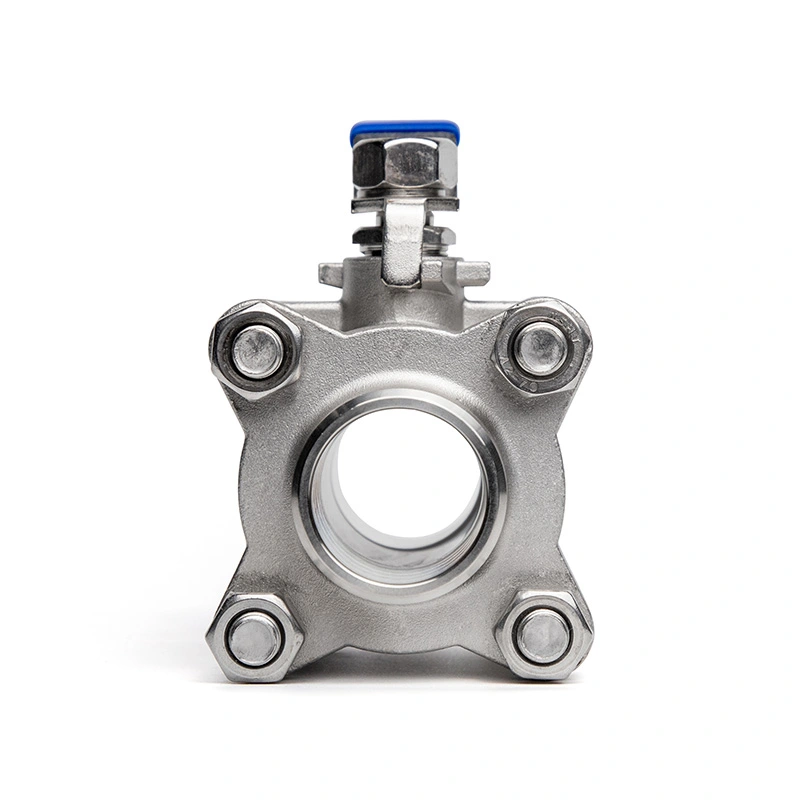

3PC பட்-வெல்டட் எண்ட்ஸ் துருப்பிடிக்காத எஃகு பந்து வால்வு
Shangtai 3PC பட்-வெல்டட் எண்ட்ஸ் துருப்பிடிக்காத ஸ்டீல் பால் வால்வு வலுவான 3-துண்டு கட்டுமானம் மற்றும் உயர் அழுத்த தொழில்துறை குழாய்களுக்கான கசிவு-ஆதார பட்-வெல்ட் முனைகளைக் கொண்டுள்ளது. பிரீமியம் துருப்பிடிக்காத எஃகு சிறந்த அரிப்பு எதிர்ப்புடன் தயாரிக்கப்படுகிறது, இது வசதியான இன்-லைன் பராமரிப்பை செயல்படுத்துகிறது. கடுமையான QC மற்றும் ஏற்றுமதி தர பேக்கேஜிங் கொண்ட நேரடி தொழிற்சாலையாக, பல்வேறு பயன்பாடுகளுக்கு நம்பகமான திரவ கட்டுப்பாட்டு தீர்வுகளை நாங்கள் வழங்குகிறோம்.
3PC பட்-வெல்டட் எண்ட்ஸ் துருப்பிடிக்காத ஸ்டீல் பால் வால்வு நிரந்தர பைப்லைன் இணைப்புகளுக்கு பட்-வெல்ட் முனைகளுடன் மூன்று துண்டு துருப்பிடிக்காத எஃகு உடலைக் கொண்டுள்ளது. மூன்று-துண்டு கட்டுமானமானது, குழாய் தனிமைப்படுத்தப்பட்டு, அழுத்தம் குறைக்கப்பட்ட பிறகு ஆய்வு மற்றும் முத்திரை மாற்றத்திற்கான உள் கூறுகளை அணுக அனுமதிக்கிறது. வேலை செய்யும் ஊடகம், அழுத்தம் மற்றும் வெப்பநிலை ஆகியவற்றின் படி சீல் பொருட்கள் தேர்ந்தெடுக்கப்படலாம். இது பெட்ரோகெமிக்கல், எண்ணெய் மற்றும் எரிவாயு, நீர் சுத்திகரிப்பு மற்றும் வெப்ப ஆற்றல் குழாய் அமைப்புகளில் பயன்படுத்தப்படுகிறது.
முக்கிய பரிமாணங்கள்
| அளவு | 1/4" - 6" |
| அழுத்தம் வகுப்பு | CL150 |
| பட்-வெல்ட் முனைகள் | ASME B16.25 |
| அதிகபட்ச அழுத்தம் | 285PSI |
| வடிவமைப்பு மற்றும் உற்பத்தி தரநிலைகள் | ASME B16.34 |
| சோதனை மற்றும் ஆய்வு | API598 |
| அழுத்தம்-வெப்பநிலை மதிப்பீடுகள் | ASME B16.34 |
| வெப்பநிலை வரம்பு | -25℃~150℃ |
| உடல் பொருள் | ASTM A351 CF8M (316) |
| பந்து பொருள் | ASTM A182 F316 |
| தண்டு பொருள் | ASTM A182 F316 |
| இருக்கை பொருள் | RPTFE(PTFE+15%fv) |
| விருப்பங்கள் | பிற பொருட்கள் கோரிக்கையின் பேரில் கிடைக்கும். |

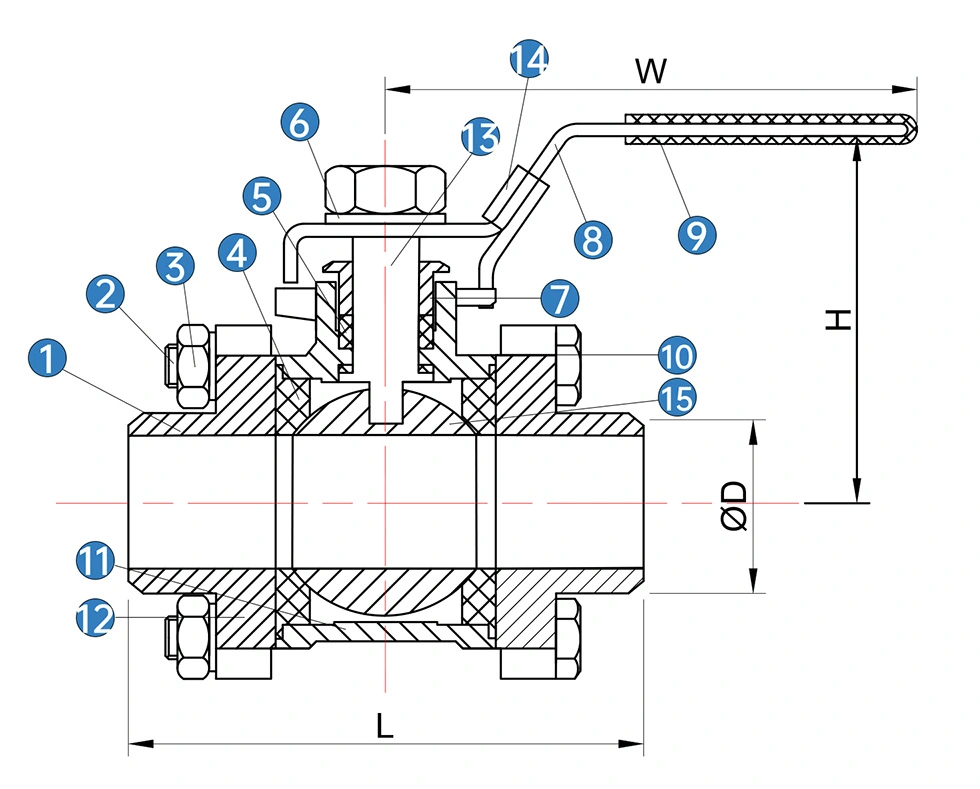

| இல்லை | பெயர் | பொருள்(*N/B) | பொருள்(*N/B) |
| 1 | தொப்பி | எஸ்எஸ் 316 | எஸ்எஸ் 304 |
| 2 | போல்ட் | எஸ்எஸ் 304 | எஸ்எஸ் 304 |
| 3 | கொட்டை | எஸ்எஸ் 304 | எஸ்எஸ் 304 |
| 4 | பந்து இருக்கை | PTFE | PTFE |
| 5 | தண்டு பேக்கிங் | PTFE | PTFE |
| 6 | ஸ்பிரிங் வாஷர் | எஸ்எஸ் 304 | எஸ்எஸ் 304 |
| 7 | சுரப்பி | எஸ்எஸ் 316 | எஸ்எஸ் 304 |
| 8 | கைப்பிடி | எஸ்.எஸ் | எஸ்.எஸ் |
| 9 | கைப்பிடி ஸ்லீவ் | PVC | PVC |
| 10 | போல்ட் | எஸ்எஸ் 304 | எஸ்எஸ் 304 |
| 11 | உடல் | எஸ்எஸ் 316 | எஸ்எஸ் 304 |
| 12 | ஸ்பிரிங் வாஷர் | எஸ்எஸ் 304 | எஸ்எஸ் 304 |
| 13 | தண்டு | SS316 | எஸ்எஸ் 304 |
| 14 | கைப்பிடி தாழ்ப்பாளை | SS304 | எஸ்எஸ் 304 |
| 15 | பந்து | SS316 | எஸ்எஸ் 304 |
* N: ANSI B 2.1 NPT படி நூல் முடிவடைகிறது
* பி: பிஎஸ்21 பிஎஸ்பியின்படி இழை முடிவடைகிறது
| அளவு | D | L | H | W |
| 1/4 | 12.7 | 60.7 | 41.5 | 93 |
| 1/2 | 19 | 64.5 | 46.5 | 102 |
| 3/4 | 25.4 | 75 | 54.5 | 114 |
| 1 | 29 | 90 | 60.5 | 124.5 |
| 11/4 | 38 | 96.5 | 77.5 | 144.5 |
| 11/2 | 45 | 111.5 | 79.5 | 164 |
| 2 | 50.8 | 136 | 88.5 | 173 |
| 2 | 63.5 | 136 | 88.5 | 173 |
| 21/2 | 76.2 | 166.5 | 117 | 232 |
| 3 | 88.9 | 199 | 125 | 247 |
| 4 | 101.6 | 260 | 158 | 328 |
| 4 | 101.6 | 260 | 158 | 328 |
| 5 | 125 | / | / | / |
| 5 | 135 | / | / | / |
தர ஆய்வு
1. மூலப்பொருள் சரிபார்ப்பு
இரசாயன கலவை மற்றும் இயந்திர சொத்து சோதனை உறுதி செய்ய துருப்பிடிக்காத எஃகு மூலப்பொருட்களில் செய்யப்படுகிறது நிலையான-இணக்க அரிப்பு எதிர்ப்பு மற்றும் அழுத்தம் தாங்கும் திறன்.
2. வெல்ட் எண்ட் பரிமாண ஆய்வு
வெல்ட் எண்ட் சுவர் தடிமன், பெவல் பரிமாணங்கள், கோஆக்சியலிட்டி மற்றும் ஒட்டுமொத்த சகிப்புத்தன்மை ஆகியவற்றின் கடுமையான ஆய்வு ஆன்-சைட் பைப்லைன்களுடன் துல்லியமான மற்றும் நம்பகமான வெல்டிங் பொருத்தம்.
3. ஹைட்ரோஸ்டேடிக் & சீலிங் சோதனை
ஒவ்வொரு வால்வு அழுத்த எதிர்ப்பை சரிபார்க்க மதிப்பிடப்பட்ட அழுத்தத்தின் கீழ் ஷெல் ஹைட்ரோஸ்டேடிக் சோதனை மற்றும் இருக்கை சீல் சோதனைக்கு உட்படுகிறது மற்றும் பூஜ்ஜிய-கசிவு செயல்திறன், சாத்தியமான மறைக்கப்பட்ட அபாயங்களை நீக்குகிறது.
4. முடிக்கப்பட்ட தயாரிப்பு இறுதி ஆய்வு
பேக்கேஜிங் செய்வதற்கு முன் தோற்றம், தூய்மை மற்றும் அசெம்பிளி ஒருமைப்பாடு பற்றிய முழு ஆய்வு, குறைபாடுகள் இல்லாத விநியோகத்தை உறுதி ஒவ்வொரு வால்வு.
பேக்கேஜிங்
அனைத்து 3PC பட்-வெல்டட் எண்ட்ஸ் துருப்பிடிக்காத எஃகு பந்து வால்வுகளும் பாதுகாப்பான நீண்ட தூர சர்வதேசத்திற்கான தரப்படுத்தப்பட்ட ஏற்றுமதி இரட்டை அடுக்கு பேக்கேஜிங்கை ஏற்றுக்கொள்கின்றன போக்குவரத்து. ஒவ்வொரு வால்வும் தனித்தனியாக ஒரு தடிமனான நெளி அட்டைப்பெட்டியில் ஷாக் ப்ரூஃப் பேடிங்குடன் நிரம்பியுள்ளது கீறல்கள் மற்றும் மோதல் சேதம். வெளிப்புற ஷிப்பிங் பேக்கேஜ் சிறந்த சுருக்கத்துடன் உறுதியான ஒட்டு பலகைப் பெட்டிகளைப் பயன்படுத்துகிறது, துளி மற்றும் ஈரப்பதம் எதிர்ப்பு, கடல் மற்றும் தரை சரக்குகளை அப்படியே உலகளாவிய விநியோகத்திற்காக முழுமையாக மாற்றியமைக்கிறது.
