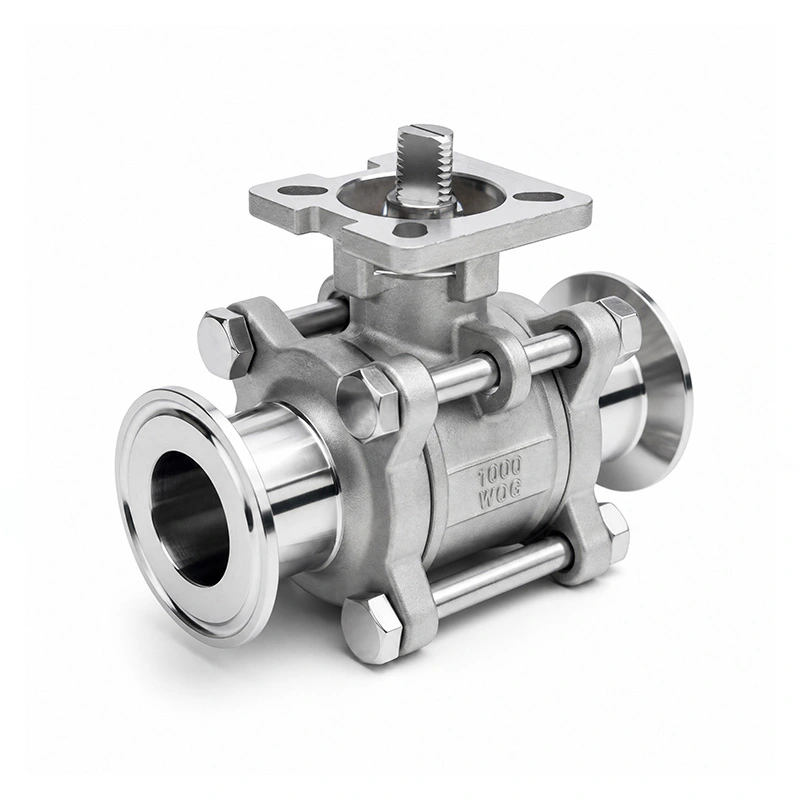

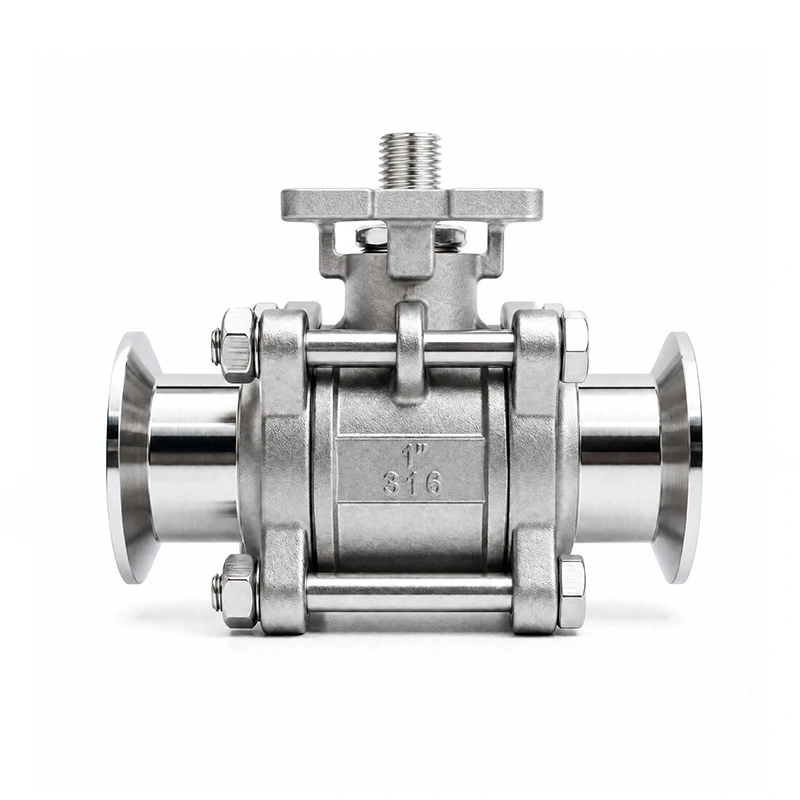

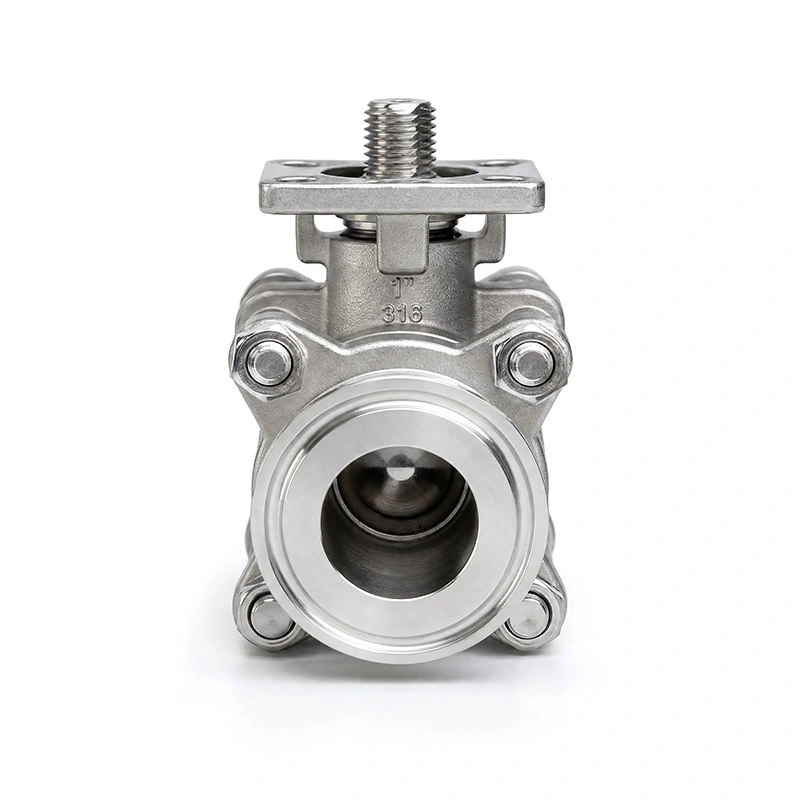

3PC ஐஎஸ்ஓ 5211 மவுண்டிங் பேடுடன் முழுமையாக இணைக்கப்பட்ட ட்ரை-கிளாம்ப் பால் வால்வு

ISO 5211 மவுண்டிங் பேடுடன் 3PC முழுமையாக இணைக்கப்பட்ட ட்ரை-கிளாம்ப் பால் வால்வு, சுகாதார மற்றும் செயல்முறை குழாய் அமைப்புகளுக்கு டிரை-கிளாம்ப் இணைப்புகளுடன் மூன்று-துண்டு வால்வு உடலைப் பயன்படுத்துகிறது. ஐஎஸ்ஓ 5211 மவுண்டிங் பேட் நியூமேடிக் அல்லது எலக்ட்ரிக் ஆக்சுவேட்டர் நிறுவலுக்கான தரப்படுத்தப்பட்ட இடைமுகத்தை வழங்குகிறது. சுகாதார இணைப்புகள் மற்றும் தானியங்கி வால்வு செயல்பாடு தேவைப்படும் திரவ கட்டுப்பாட்டு அமைப்புகளுக்கு இந்த கட்டமைப்பு பொருத்தமானது.

முக்கிய பரிமாணங்கள்

முக்கிய வடிவமைப்பு அம்சங்கள்

மூன்று துண்டு வால்வு கட்டுமானம்

மூன்று-துண்டு உடல் ஒரு மைய வால்வு பிரிவு மற்றும் இரண்டு இறுதி பிரிவுகளைக் கொண்டுள்ளது. பைப்லைன் சரியாக தனிமைப்படுத்தப்பட்டு, வால்வு அழுத்தம் குறைக்கப்பட்ட பிறகு, உட்புற கூறுகளை ஆய்வு செய்ய அல்லது மாற்றுவதற்கு உடலை திறக்கலாம். இருக்கைகள், முத்திரைகள் அல்லது பிற உள் பாகங்களை அவ்வப்போது பராமரிக்க வேண்டிய பயன்பாடுகளுக்கு இந்த அமைப்பு பயனுள்ளதாக இருக்கும்.

ட்ரை-கிளாம்ப் இணைப்பு

திரி-கிளாம்ப் இணைப்புகள் திரிக்கப்பட்ட அல்லது விளிம்பு மூட்டுகளுக்குப் பதிலாக ஒரு கிளாம்ப் மற்றும் கேஸ்கெட் ஏற்பாட்டைப் பயன்படுத்துகின்றன. இந்த இணைப்பு முறையானது வால்வை நேரடியாக குழாய்க்குள் வெல்டிங் செய்யாமல் வால்வை நிறுவ அல்லது அகற்ற அனுமதிக்கிறது. செயல்முறை ஊடகம், வெப்பநிலை மற்றும் குழாய் விவரக்குறிப்புக்கு ஏற்ப பொருந்தக்கூடிய கேஸ்கெட் பொருள் மற்றும் இணைப்பு பரிமாணங்கள் தேர்ந்தெடுக்கப்பட வேண்டும்.

ISO 5211 ஆக்சுவேட்டர் மவுண்டிங்

ISO 5211 மவுண்டிங் பேடுடன் 3PC முழுமையாக இணைக்கப்பட்ட ட்ரை-கிளாம்ப் பால் வால்வு வால்வில் ISO 5211 ஆக்சுவேட்டர் மவுண்டிங் இடைமுகத்துடன் வடிவமைக்கப்பட்டுள்ளது. இது இணக்கமான நியூமேடிக் அல்லது எலக்ட்ரிக் ஆக்சுவேட்டர்களை தனியான வழக்கமான மவுண்டிங் ஏற்பாட்டை நம்பாமல் நேரடியாக வால்வுக்கு ஏற்ற அனுமதிக்கிறது. ஆக்சுவேட்டர் தேர்வு வால்வு அளவு, இயக்க முறுக்கு மற்றும் கணினி கட்டுப்பாட்டு தேவைகளுக்கு பொருந்த வேண்டும்.

316 துருப்பிடிக்காத எஃகு ஈரப்படுத்தப்பட்ட கூறுகள்

உடல் ASTM A351 CF8M (316), பந்து மற்றும் தண்டு ASTM A182 F316 என குறிப்பிடப்பட்டுள்ளது. இந்த துருப்பிடிக்காத எஃகு பொருட்கள் பல்வேறு தொழில்துறை திரவ பயன்பாடுகளுக்கு ஏற்றது, அங்கு பொருள் பொருந்தக்கூடிய தன்மை மற்றும் அரிப்பு எதிர்ப்பு ஆகியவை முக்கியமானவை. RPTFE இருக்கை PTFE ஐ 15% நிரப்பியுடன் இணைக்கிறது மற்றும் தேர்வுக்கு முன் உண்மையான நடுத்தர மற்றும் இயக்க வெப்பநிலைக்கு எதிராக மதிப்பீடு செய்யப்பட வேண்டும்.

விண்ணப்பங்கள்

ISO 5211 மவுண்டிங் பேடுடன் கூடிய 3PC முழுவதுமாக இணைக்கப்பட்ட ட்ரை-கிளாம்ப் பால் வால்வு, சிறிய அடைப்பு வால்வு, சானிட்டரி-ஸ்டைல் ​​இணைப்புகள் மற்றும் விருப்பமான தானியங்கு இயக்கம் தேவைப்படும் குழாய் அமைப்புகளில் பயன்படுத்தப்படலாம். வழக்கமான பயன்பாட்டுப் பகுதிகள் அடங்கும்:

பொது திரவ செயலாக்கம்

இரசாயன திரவ கையாளுதல்

நீர் சுத்திகரிப்பு வசதிகள்

இலகுரக தொழில்துறை உற்பத்தி

தானியங்கி குழாய் அமைப்புகள்

நிறுவல் மற்றும் செயல்பாடு

ட்ரை-கிளாம்ப் நிறுவல்

நிறுவலுக்கு முன், வால்வு அளவு, இணைப்பு பரிமாணங்கள், கேஸ்கெட் பொருள் மற்றும் அழுத்தம்-வெப்பநிலை தேவைகள் ஆகியவை குழாய் விவரக்குறிப்புடன் பொருந்துகின்றன என்பதை உறுதிப்படுத்தவும். இனச்சேர்க்கை ட்ரை-கிளாம்ப் இணைப்புகளுக்கு இடையில் வால்வை நிலைநிறுத்தி, பொருத்தமான கேஸ்கெட்டை நிறுவி, கிளாம்ப்புடன் மூட்டைப் பாதுகாக்கவும். கணினி அழுத்தப்படுவதற்கு முன் இணைப்பு சரியான சீரமைப்புக்காக சரிபார்க்கப்பட வேண்டும்.

ஆக்சுவேட்டர் நிறுவல்

ISO 5211 மவுண்டிங் பேட் இணக்கமான நியூமேடிக் அல்லது எலக்ட்ரிக் ஆக்சுவேட்டர்களுக்கான இடைமுகத்தை வழங்குகிறது. நிறுவும் முன் ஆக்சுவேட்டர் மவுண்டிங் பேட்டர்ன், ஷாஃப்ட் பரிமாணங்கள் மற்றும் தேவையான இயக்க முறுக்கு ஆகியவற்றைச் சரிபார்க்கவும். வால்வு மற்றும் ஆக்சுவேட்டர் உற்பத்தியாளரின் அறிவுறுத்தல்களின்படி ஆக்சுவேட்டர் நிறுவப்பட்டு சரிசெய்யப்பட வேண்டும்.

பராமரிப்பு

பராமரிப்புக்கு முன், குழாயிலிருந்து வால்வை தனிமைப்படுத்தி, அனைத்து எஞ்சிய அழுத்தத்தையும் விடுவிக்கவும். மூன்று துண்டு கட்டுமானமானது பந்து, இருக்கைகள், தண்டு மற்றும் சீல் கூறுகளை ஆய்வு செய்வதற்காக வால்வு உடலை திறக்க அனுமதிக்கிறது. தேய்ந்த பாகங்களை பொருத்தமான பாகங்களுடன் மாற்றவும் மற்றும் வால்வின் சீல் மற்றும் இயக்க நிலையைச் சரிபார்க்கவும்.

தேர்வு பரிசீலனைகள்

ஒரு புதிய குழாய் அமைப்பிற்கு இந்த வால்வை தேர்ந்தெடுக்கும் போது, ​​இயக்க ஊடகம், அழுத்தம், வெப்பநிலை, குழாய் அளவு, இணைப்பு பரிமாணங்கள் மற்றும் தேவையான இயக்க முறை ஆகியவற்றைக் கருத்தில் கொள்ளுங்கள். வால்வு இருக்கை மற்றும் சீல் செய்யும் பொருட்கள் செயல்முறை திரவத்துடன் இணக்கத்தன்மைக்கு சரிபார்க்கப்பட வேண்டும். தானியங்கி பயன்பாடுகளுக்கு, வால்வு இயக்க முறுக்கு மற்றும் கணினியின் கட்டுப்பாட்டுத் தேவைகளுக்கு ஏற்ப இயக்கி தேர்ந்தெடுக்கப்பட வேண்டும்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: ISO 5211 மவுண்டிங் பேட் கொண்ட 3PC முழுமையாக இணைக்கப்பட்ட ட்ரை-கிளாம்ப் பால் வால்வு எதற்காகப் பயன்படுத்தப்படுகிறது?

ஐஎஸ்ஓ 5211 மவுண்டிங் பேடுடன் கூடிய 3பிசி முழுவதுமாக இணைக்கப்பட்ட ட்ரை-கிளாம்ப் பால் வால்வு, மூன்று துண்டு வால்வு உடல், ட்ரை-கிளாம்ப் இணைப்பு மற்றும் ஆக்சுவேட்டர் மவுண்டிங் இன்டர்ஃபேஸ் தேவைப்படும் குழாய் அமைப்புகளில் திரவக் கட்டுப்பாட்டை ஆன்/ஆஃப் செய்ய பயன்படுத்தப்படுகிறது. இது கைமுறை செயல்பாட்டிற்காக கட்டமைக்கப்படலாம் அல்லது தானியங்கு கட்டுப்பாட்டுக்கு பொருத்தமான நியூமேடிக் அல்லது எலக்ட்ரிக் ஆக்சுவேட்டருடன் இணைக்கப்படலாம்.

Q2: ISO 5211 மவுண்டிங் பேட் என்ன வழங்குகிறது?

ISO 5211 மவுண்டிங் பேட் தரப்படுத்தப்பட்ட ஆக்சுவேட்டர் மவுண்டிங் இடைமுகத்தை வழங்குகிறது. ஆக்சுவேட்டர் அளவு மற்றும் வால்வு முறுக்கு தேவைகளுக்கு உட்பட்டு, பொருந்தக்கூடிய ISO 5211 மவுண்டிங் பரிமாணங்களின்படி இணக்கமான நியூமேடிக் அல்லது எலக்ட்ரிக் ஆக்சுவேட்டர்களை ஏற்றலாம்.

Q3: மூன்று துண்டு கட்டுமானத்தின் நன்மைகள் என்ன?

மூன்று-துண்டு கட்டுமானமானது, குழாய் தனிமைப்படுத்தப்பட்டு, அழுத்தம் குறைக்கப்பட்ட பிறகு வால்வின் உள் கூறுகளுக்கு அணுகலை வழங்குகிறது. இது முழுமையாக மூடப்பட்ட ஒரு-துண்டு உடலுடன் ஒப்பிடும்போது இருக்கைகள், முத்திரைகள் மற்றும் பிற சேவை செய்யக்கூடிய கூறுகளை ஆய்வு செய்து மாற்றுவதை எளிதாக்குகிறது.

Q4: இந்த வால்வுக்கு என்ன பொருட்கள் பயன்படுத்தப்படுகின்றன?

உடல் ASTM A351 CF8M (316), பந்து மற்றும் தண்டு ASTM A182 F316 ஆகும். இருக்கை RPTFE (PTFE+15%fv). பிற பொருள் கட்டமைப்புகள் கோரிக்கையின் பேரில் கிடைக்கும்.

Q5: இந்த வால்வை நியூமேடிக் அல்லது எலக்ட்ரிக் ஆக்சுவேட்டர்களுடன் பயன்படுத்த முடியுமா?

ஆம். ISO 5211 மவுண்டிங் இடைமுகம் ஆக்சுவேட்டர் நிறுவலுக்காக வடிவமைக்கப்பட்டுள்ளது. வால்வு அளவு, இயக்க முறுக்கு, அழுத்தம், வெப்பநிலை மற்றும் கட்டுப்பாட்டு அமைப்பு தேவைகளுக்கு ஏற்ப பொருத்தமான இயக்கி தேர்ந்தெடுக்கப்பட வேண்டும்.

Q6: ஆர்டர் செய்வதற்கு முன் எதைச் சரிபார்க்க வேண்டும்?

தேவையான வால்வு அளவு, இணைப்பு பரிமாணங்கள், இயக்க அழுத்தம், வெப்பநிலை, செயல்முறை நடுத்தர, இருக்கை பொருள் மற்றும் செயல்படுத்தும் முறை ஆகியவற்றை உறுதிப்படுத்தவும். தானியங்கு அமைப்புகளுக்கு, ஆக்சுவேட்டர் மவுண்டிங் பேட்டர்ன் மற்றும் தேவையான முறுக்குவிசையும் உறுதிப்படுத்தப்பட வேண்டும்.
