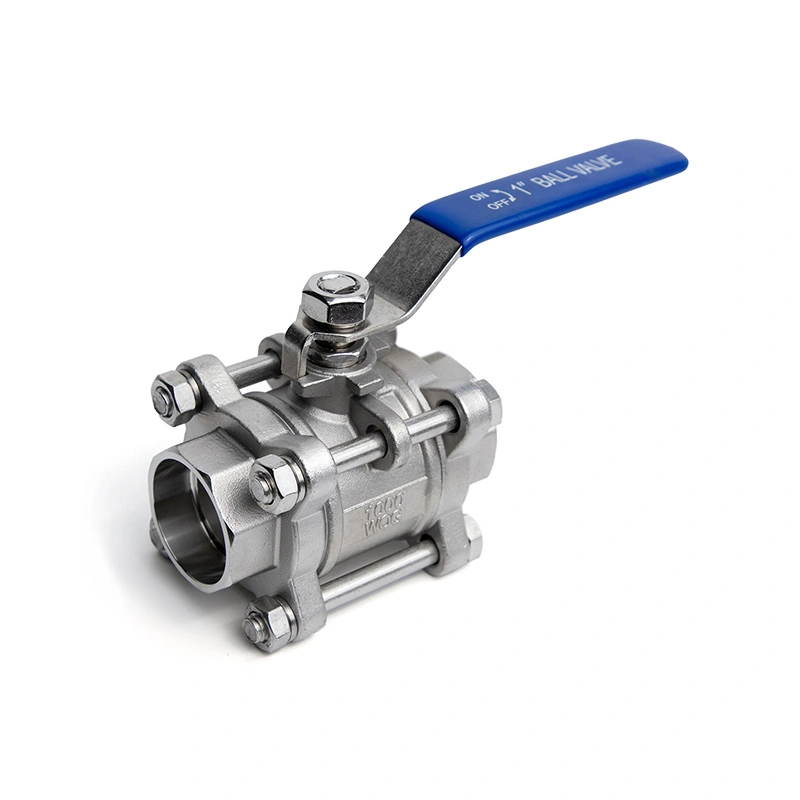

3PC சாக்கெட்-வெல்டட் எண்ட்ஸ் துருப்பிடிக்காத எஃகு பந்து வால்வு

வெல்டட் இணைப்புகள் கொண்ட தொழில்துறை குழாய்களுக்கு, 3PC சாக்கெட்-வெல்டட் எண்ட்ஸ் துருப்பிடிக்காத ஸ்டீல் பால் வால்வு ஒரு துருப்பிடிக்காத எஃகு உடலை மூன்று துண்டு அமைப்புடன் ஒருங்கிணைக்கிறது மற்றும் சிறிய குழாய் நிறுவலுக்கான சாக்கெட்-வெல்ட் முனைகளை இணைக்கிறது. எண்ணெய், எரிவாயு, இரசாயன செயலாக்கம் மற்றும் நீர் சுத்திகரிப்பு அமைப்புகளுக்கான இந்த கட்டமைப்பை, தொழிற்சாலை மேற்கோள்கள், மொத்த ஆர்டர்கள் மற்றும் பல்வேறு திட்டத் தேவைகளுக்கு விவரக்குறிப்பு அடிப்படையிலான OEM சேவை ஆகியவற்றை Shangtai வழங்குகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

3PC சாக்கெட்-வெல்டட் எண்ட்ஸ் ஸ்டெயின்லெஸ் ஸ்டீல் பால் வால்வு, கச்சிதமான, நிரந்தர பைப்லைன் இணைப்புகளுக்கு சாக்கெட்-வெல்ட் முனைகளுடன் மூன்று துண்டு துருப்பிடிக்காத எஃகு உடலை ஒருங்கிணைக்கிறது. அதன் பிளவு-உடல் கட்டுமானமானது, வால்வு தனிமைப்படுத்தப்பட்டு, தாழ்த்தப்பட்ட பிறகு, உள் முத்திரைகள் மற்றும் பிற சேவை செய்யக்கூடிய கூறுகளை அணுக அனுமதிக்கிறது. ஃபுல்-போர்ட் ஃப்ளோ பாசேஜ் குறைந்த ஓட்ட எதிர்ப்பை ஆதரிக்கிறது, அதே நேரத்தில் பந்து மற்றும் இருக்கை வடிவமைப்பு இணக்கமான திரவங்களுக்கு இரு-திசை நிறுத்தத்தை வழங்குகிறது. எண்ணெய் மற்றும் எரிவாயு, இரசாயன செயலாக்கம், நீர் சுத்திகரிப்பு மற்றும் பிற தொழில்துறை அமைப்புகளில் உயர் அழுத்த குழாய்களுக்கு இது ஏற்றது.

முக்கிய பரிமாணங்கள்

அளவு	1/4"- 6"
அழுத்தம் வகுப்பு	CL150
நூல் தரநிலை	SW
அதிகபட்ச அழுத்தம்	285PSI
வடிவமைப்பு மற்றும் உற்பத்தி தரநிலைகள்	ASME B16.34
சோதனை மற்றும் ஆய்வு	API598
அழுத்தம்-வெப்பநிலை மதிப்பீடுகள்	ASME B16.34
வெப்பநிலை வரம்பு	-25℃~150℃
உடல் பொருள்	ASTM A351 CF8M (316)
பந்து பொருள்	ASTM A182 F316
தண்டு பொருள்	ASTM A182 F316
இருக்கை பொருள்	RPTFE(PTFE+15%fv)
விருப்பங்கள்	பிற பொருட்கள் கோரிக்கையின் பேரில் கிடைக்கும்.

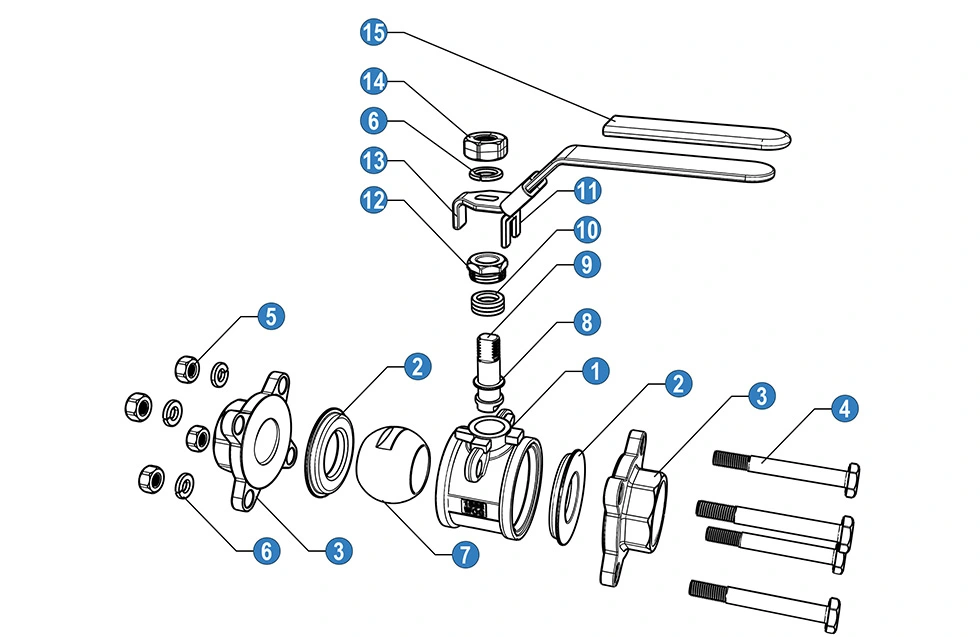

3PC Socket-welded Ends Stainless Steel Ball Valve

இல்லை	பெயர்	*பொருள்(N/B)**	*பொருள்(N/B)**
1	உடல்	எஸ்எஸ் 316	எஸ்எஸ் 304
2	பந்து இருக்கை	PTFE	PTFE
3	தொப்பி	எஸ்எஸ் 316	எஸ்எஸ் 304
4	போல்ட்	எஸ்எஸ் 304	எஸ்எஸ் 304
5	கொட்டை	எஸ்எஸ் 304	எஸ்எஸ் 304
6	வசந்தம்	எஸ்எஸ் 304	எஸ்எஸ் 304
7	பந்து	எஸ்எஸ் 316	எஸ்எஸ் 304
8	உராய்வு வளையம்	PTFE	PTFE
9	தண்டு	எஸ்எஸ் 316	எஸ்எஸ் 304
10	தண்டு பேக்கிங்	PTFE	PTFE
11	பூட்டுதல்	எஸ்எஸ் 304	எஸ்எஸ் 304
12	சுரப்பி	எஸ்எஸ் 316	எஸ்எஸ் 304
13	கைப்பிடி	எஸ்.எஸ்	எஸ்.எஸ்
14	கொட்டை	எஸ்எஸ் 304	எஸ்எஸ் 304
15	கைப்பிடி	PVC	PVC

* N: ANSl B 2.1 NPT படி நூல் முடிவடைகிறது
* பி: பிஎஸ்21 பிஎஸ்பியின்படி இழை முடிவடைகிறது

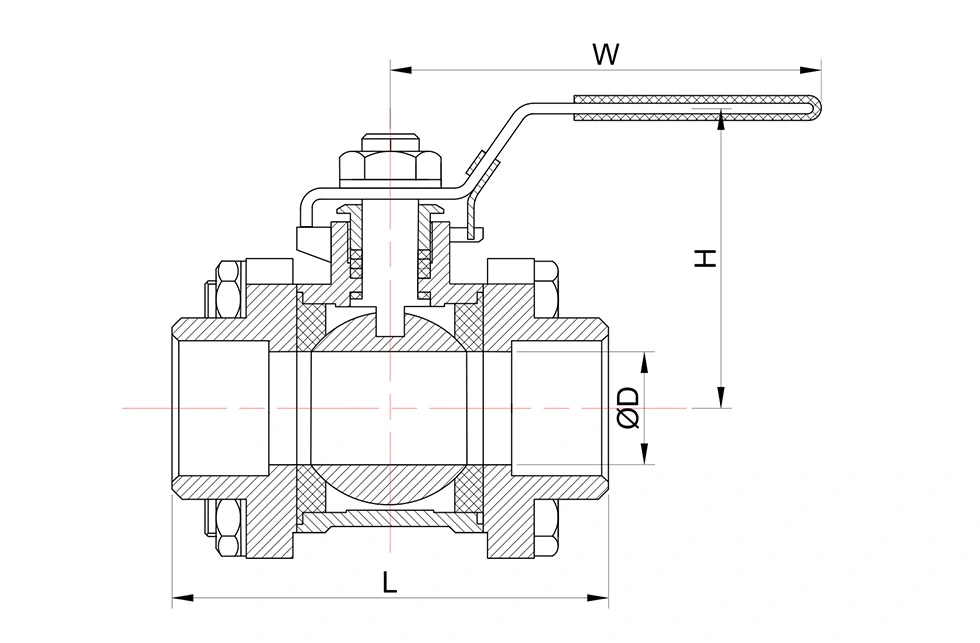

3PC Socket-welded Ends Stainless Steel Ball Valve

அளவு	D (மிமீ)	W (மிமீ)	எச் (மிமீ)	எல்(மிமீ)	எடை (கிலோ)
1/4"	8	98	55	62	0.4
3/8"	10	98	55	62	0.4
1/2"	15	102	63	65	0.44
3/4"	20	105	65	72	0.56
1"	25	110	71	81	0.76
11/4"	32	128	75	95	1.28
11/2"	38	155	86	104	1.6
2"	49	165	92	125	2.3
21/2"	63	205	125	145	4.9
3"	76	220	145	198	7.52
4"	100	275	165	245	13.2

KvVALUES

Kv (m3/h) = ஒரு மணி நேரத்திற்கு கன மீட்டரில் நீரின் ஓட்ட விகிதம் வால்வு முழுவதும் 1 பட்டியின் அழுத்தம் வீழ்ச்சியை உருவாக்கும்.

1/4"	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"
6	10	24	43	83	130	205	340	520	1100	1820

வால்வு செயல்பாடுகள் & முக்கிய அம்சங்கள்

1. சாக்கெட்-வெல்ட் இணைப்பு

சாக்கெட்-வெல்ட் முனைகள் இணக்கமான குழாய்களுடன் பற்றவைக்கப்பட்ட நிறுவலுக்கான குறிப்பிட்ட இணைப்பு பரிமாணங்களுக்கு இயந்திரமயமாக்கப்படுகின்றன. நிரந்தர குழாய்-க்கு-வால்வு இணைப்பு தேவைப்படும் சிறிய துளை தொழில்துறை வரிகளில் இந்த இணைப்பு பொதுவாக பயன்படுத்தப்படுகிறது. வெல்டிங் பொருந்தக்கூடிய குழாய் விவரக்குறிப்பு மற்றும் செயல்முறையைப் பின்பற்ற வேண்டும்.

2. மூன்று துண்டு உடல்

பைப்லைன் தனிமைப்படுத்தப்பட்டு அழுத்தம் குறைக்கப்பட்ட பிறகு, மூன்று-துண்டு போல்ட் செய்யப்பட்ட உடல் வால்வின் உள் கூறுகளை அணுக அனுமதிக்கிறது. முழுமையான வால்வு அசெம்பிளியை மாற்றாமல் முத்திரைகள் மற்றும் பிற சேவை செய்யக்கூடிய பாகங்களை ஆய்வு செய்யலாம் அல்லது மாற்றலாம்.

3. பந்து மற்றும் இருக்கை சீல்

ஓட்டப் பாதையைத் திறக்க அல்லது மூடுவதற்கு பந்து இருக்கைக்கு எதிராக சுழலும். தேர்ந்தெடுக்கப்பட்ட இருக்கை மற்றும் சீல் செய்யும் பொருட்கள் சேவை நிலைமைகளுக்கு ஏற்றதாக இருக்கும் போது வால்வு இரண்டு ஓட்டம் திசைகளிலும் மூடுவதை வழங்குகிறது. ஓட்டப் பாதையானது வால்வு வழியாக திரவத்தை முழுமையாக திறக்கும் போது வரையறுக்கப்பட்ட தடையுடன் செல்ல அனுமதிக்கிறது.

4. துருப்பிடிக்காத எஃகு கட்டுமானம்

துருப்பிடிக்காத எஃகு கட்டுமானம் இணக்கமான நீர், எண்ணெய், எரிவாயு மற்றும் இரசாயன ஊடகங்கள் சம்பந்தப்பட்ட பயன்பாடுகளுக்கு கிடைக்கிறது. பொருள் தேர்வு திரவ கலவை, செறிவு, இயக்க வெப்பநிலை, அழுத்தம் மற்றும் அரிப்பு நிலைமைகளை கணக்கில் எடுத்துக்கொள்ள வேண்டும்.

ஷங்தாய் பற்றி

Shangtai, சீனாவின் Zhejiang, Wenzhou இல் அமைந்துள்ளது மற்றும் உள்நாட்டு மற்றும் ஏற்றுமதி சந்தைகளுக்கு தொழில்துறை வால்வுகளை உற்பத்தி செய்கிறது. அதன் உற்பத்தி நடவடிக்கைகள் எந்திரம், வால்வு அசெம்பிளி, அழுத்தம் சோதனை, ஆய்வு மற்றும் தயாரிப்பு குறித்தல் ஆகியவற்றை உள்ளடக்கியது.

தர மேலாண்மை அமைப்பு ISO 9001 க்கு சான்றளிக்கப்பட்டது, மேலும் பொருந்தக்கூடிய தயாரிப்புகளுக்கு CE ஆவணங்கள் கிடைக்கின்றன. ஆய்வில் உள்வரும் பொருள் சோதனைகள், செயல்பாட்டில் உள்ள ஆய்வு, முடிக்கப்பட்ட வால்வு ஆய்வு மற்றும் ஆர்டர் தேவைகளுக்கு ஏற்ப ஷிப்மென்ட்டுக்கு முந்தைய காசோலைகள் ஆகியவை அடங்கும்.

சாக்கெட்-வெல்ட் பால் வால்வுகளுக்கு, தேவையான பரிமாணங்கள் மற்றும் பொருந்தக்கூடிய தரநிலைகளுக்கு ஏற்ப வெவ்வேறு இணைப்பு கட்டமைப்புகளை வழங்க முடியும். வகை A மற்றும் வகை B சாக்கெட்-வெல்ட் கட்டமைப்புகள் குறிப்பிட்ட தேவைகளுக்கு கிடைக்கின்றன, உற்பத்திக்கு முன் உறுதிப்படுத்தப்பட்ட இணைப்பு பரிமாணங்கள்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

1. சாக்கெட்-வெல்ட் மற்றும் திரிக்கப்பட்ட இணைப்புகளுக்கு என்ன வித்தியாசம்?

சாக்கெட்-வெல்ட் இணைப்புகள் வால்வு மற்றும் குழாயின் இடையே ஒரு வெல்டட் மூட்டைப் பயன்படுத்துகின்றன, அதே சமயம் திரிக்கப்பட்ட இணைப்புகள் பொருந்தக்கூடிய குழாய் நூல்களை நம்பியுள்ளன. நிரந்தர வெல்டிங் இணைப்பு தேவைப்படும் சிறிய துளை குழாய்களுக்கு சாக்கெட்-வெல்ட் முனைகள் பொதுவாக குறிப்பிடப்படுகின்றன. பொருத்தமான இணைப்பு குழாய் தரநிலை, அழுத்தம், வெப்பநிலை மற்றும் நிறுவல் தேவைகளைப் பொறுத்தது.

2. வெவ்வேறு சாக்கெட்-வெல்ட் கட்டமைப்புகள் கிடைக்குமா?

ஆம். தேவையான பரிமாணங்கள் மற்றும் பொருந்தக்கூடிய குழாய் தரநிலைகளுக்கு ஏற்ப வெவ்வேறு சாக்கெட்-வெல்ட் உள்ளமைவுகளை வழங்க முடியும். இணைப்பு வகை மற்றும் பரிமாணத் தேவைகள் உற்பத்திக்கு முன் உறுதிப்படுத்தப்பட வேண்டும், குறிப்பாக மாற்று வால்வுகள் மற்றும் ஏற்றுமதி திட்டங்களுக்கு.

3. உள் பராமரிப்புக்காக வால்வை திறக்க முடியுமா?

ஆம். பைப்லைன் தனிமைப்படுத்தப்பட்டு, தாழ்த்தப்பட்ட பிறகு, மூன்று-துண்டு உடலைப் பிரிக்கலாம், இது உள் முத்திரைகள் மற்றும் பிற சேவைக்குரிய கூறுகளை ஆய்வு செய்ய அல்லது மாற்றுவதற்கு அனுமதிக்கிறது. குழாய் அழுத்தத்தில் இருக்கும்போது வால்வு பிரிக்கப்படக்கூடாது.

4. வால்வுடன் என்ன ஆவணங்கள் உள்ளன?

ISO 9001 மற்றும் CE ஆவணங்கள் பொருந்தக்கூடிய உள்ளமைவுகளுக்கு வழங்கப்படலாம். பொருள் ஆவணங்கள், ஆய்வுப் பதிவுகள், சோதனை அறிக்கைகள் மற்றும் தயாரிப்பு வரைபடங்கள் ஆகியவை ஆர்டர் மற்றும் திட்டத் தேவைகளுக்கு ஏற்ப வழங்கப்படலாம்.

5. 3PC சாக்கெட்-வெல்டட் எண்ட்ஸ் ஸ்டெயின்லெஸ் ஸ்டீல் பால் வால்வுக்கு என்ன பயன்பாடுகள் பொருத்தமானவை?

எண்ணெய் மற்றும் எரிவாயு, பெட்ரோ கெமிக்கல், இரசாயன செயலாக்கம், நீர் சுத்திகரிப்பு, மின் உற்பத்தி மற்றும் பொது தொழில்துறை குழாய்களில் இணக்கமான திரவங்களுக்கு வால்வு பயன்படுத்தப்படலாம். பொருள், இருக்கை மற்றும் சீல் கூறுகள் உண்மையான நடுத்தர, அழுத்தம் மற்றும் வெப்பநிலைக்கு ஏற்ப தேர்ந்தெடுக்கப்பட வேண்டும்.

6. வால்வு தேர்வுக்கு என்ன தகவல் தேவை?

முக்கிய தகவல்களில் வால்வு அளவு, அழுத்தம் மதிப்பீடு, சாக்கெட்-வெல்ட் பரிமாணங்கள், வேலை செய்யும் ஊடகம், இயக்க அழுத்தம், வெப்பநிலை, உடல் மற்றும் சீல் பொருட்கள், அளவு மற்றும் பொருந்தக்கூடிய தரநிலைகள் ஆகியவை அடங்கும். மாற்று திட்டங்களுக்கு, ஏற்கனவே உள்ள வால்வு வரைபடங்கள் அல்லது பரிமாணத் தகவல்களும் உறுதிப்படுத்தப்படுவதற்கு வழங்கப்படலாம்.
